Кјанченг, кинески производител на кабли, снабдуваТркалезна жица изолирана од алуминиум ПВЦза фиксна нисконапонска дистрибуција на електрична енергија и апликации за градежни жици. Со алуминиумски проводник, ПВЦ изолација и заштитна надворешна обвивка, овој кабел комбинира лесна конструкција со практична електрична изолација. Разбирањето на неговите спецификации, барања за инсталација и карактеристики на изведбата им помага на инженерите, изведувачите и тимовите за набавки да го изберат вистинскиот кабел за сигурни електрични системи.
Тркалезната жица изолирана од алуминиум ПВЦ е дизајнирана за фиксни електрични инсталации каде што тежината на проводникот, заштитата на изолацијата и цената на проектот се важни фактори. Моделот BLVV на Qiancheng се одликува со едножилен алуминиумски проводник со PVC изолација и надворешна ПВЦ обвивка, оценета на 300/500V. Достапните пресеци на проводниците се движат од 2,5 mm² до 70 mm² во наведените спецификации. Овој водич ја објаснува конструкцијата на кабелот, техничките параметри, клучните придобивки, сценаријата за примена, критериумите за избор и мерките на претпазливост за инсталација за да им помогне на купувачите да донесат информирани одлуки.

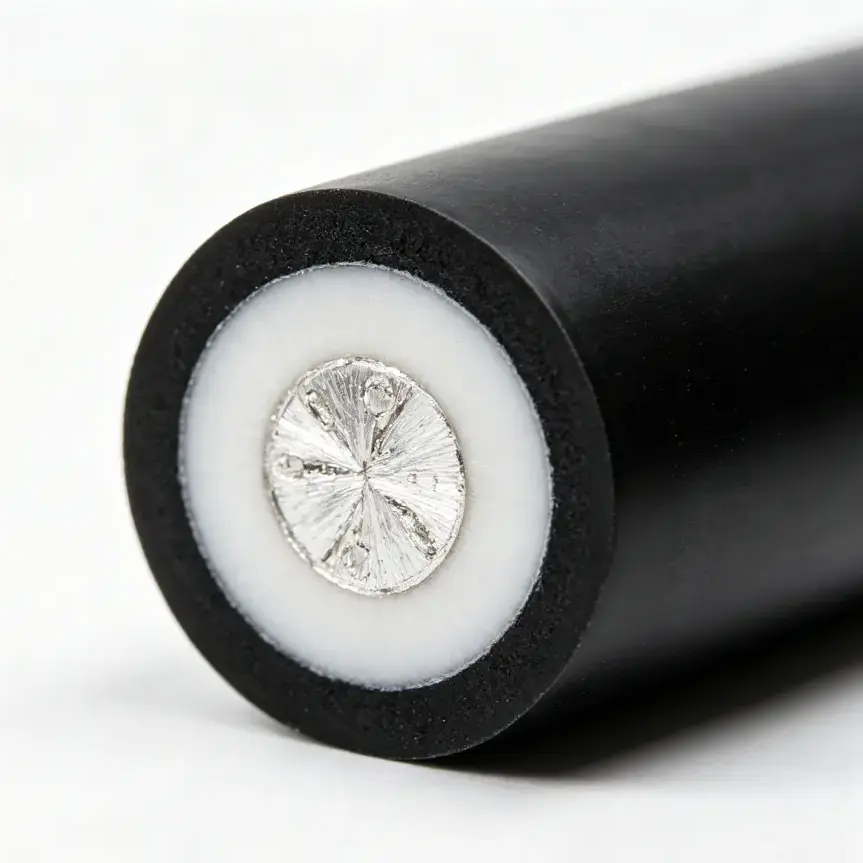

Тркалезна жица со алуминиум ПВЦ изолирана е електричен кабел кој користи алуминиум како спроводен материјал и поливинил хлорид (ПВЦ) како изолација. Во конструкцијата BLVV што ја нуди Qiancheng, надворешната обвивка од PVC обезбедува дополнителен заштитен слој околу изолираниот проводник.
Кабелот е дизајниран за фиксни нисконапонски електрични инсталации. Неговиот номинален напон е 300/500V, што прави правилна примена и усогласеност со локалните електрични прописи од суштинско значење кога се одредува за проект.
Комбинацијата на алуминиум и ПВЦ одговара на неколку практични барања:
Важно е да се разликува овој производ од алуминиумските кабли со XLPE изолација, оклопни кабли за напојување и флексибилни кабли. Нивните електрични оценки, температурни ограничувања, механички карактеристики и методи на инсталација може значително да се разликуваат.
За специфични информации за производот, посетете ја страницата за производи со алуминиум ПВЦ изолирана тркалезна жица на Qiancheng.
Работата на кабелот зависи од интеракцијата помеѓу неговиот проводник, изолацијата и надворешната обвивка. Секоја компонента служи за различна функција, а комплетната структура мора да ги исполнува барањата на планираната инсталација.
Алуминиумскиот проводник носи електрична струја низ колото. Во споредба со бакарот, алуминиумот е полесен по волумен, што може да биде корисно при ракување со долги кабли или транспорт на значителни количини на кабел. Сепак, алуминиумот има поголема електрична отпорност од бакарот, така што големината на проводникот мора да ја земе предвид струјата, падот на напонот и условите за инсталација.
Примарната ПВЦ изолација го опкружува проводникот и обезбедува електрично одвојување. Неговата дебелина мора да одговара на наведениот дизајн на кабелот и применливиот стандард на производот. Оштетената изолација, несоодветните работни температури или неправилната инсталација може да ја загрозат електричната безбедност.
Надворешната PVC обвивка додава слој на заштита од обичен механички контакт и изложеност на околината. Иако ПВЦ може да понуди корисна отпорност на влага и абразија, вистинското ниво на заштита зависи од формулацијата на материјалот, дизајнот на кабелот и работната средина. Обична ПВЦ обвивка не треба автоматски да се претпоставува дека обезбедува отпорност на УВ, перформанси отпорни на пламен или соодветност за директно закопување.
Резултирачката едножилна, тркалезна конструкција е наменета за соодветни апликации со фиксни жици наместо за неограничена употреба во секоја внатрешна или надворешна средина.
Техничките податоци треба да се прегледаат пред да нарачате каков било електричен кабел. Следната табела ги сумира спецификациите на BLVV објавени од Qiancheng. Вредностите се референтни димензии на производот, а не универзални оценки за секој алуминиумски ПВЦ кабел.
| Номинален пресек | Минимален број на проводници | Дебелина на изолација (мм) | Дебелина на обвивката (мм) | Максимален надворешен дијаметар (мм) | Референтна тежина (кг/км) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Важна забелешка за спецификации:Објавената табела го идентификува минималниот број на проводници за секоја големина. Купувачите треба да ја потврдат точната конструкција на проводникот, важечките стандарди, номиналната работна температура, тековната носивост и сите потребни извештаи за тестирање со добавувачот пред да направат нарачка.
На пример, надворешниот дијаметар и референтната тежина се корисни за проценка на просторот за насочување на кабелот, транспортните оптоварувања и количините на материјали. Тие не утврдуваат независно дали кабелот може безбедно да носи одредено електрично оптоварување.
Ниската густина на алуминиумот е практична предност во проекти кои вклучуваат големи количини на кабли. Во споредба со бакарен проводник со еквивалентна електрична функција, алуминиумскиот проводник со соодветна големина може да ја намали тежината на проводникот. Конечната споредба на тежината на кабелот мора да користи електрично соодветни големини на проводници наместо едноставно да се споредуваат еднакви области на пресек.
Изолацијата и надворешната обвивка вршат комплементарни функции. Примарната изолација обезбедува електрично одвојување, додека обвивката додава надворешна заштита. Овој распоред може да биде корисен во фиксни инсталации каде што кабелот е инсталиран според неговите номинални услови и заштитен од прекумерен механички стрес.
Наведениот опсег од 2,5 mm² до 70 mm² им дава на купувачите неколку опции за различни барања за кола. Помал проводник може да одговара на коло со релативно ниско оптоварување, додека поголем проводник може да се земе предвид за поголеми оптоварувања или подолги кабелски правци. Конечниот избор мора да се заснова на инженерски пресметки и важечки прописи.
Опциите за редовна големина може да ги поедностават споредбите на спецификациите и планирањето на материјалот. За проекти кои бараат одредени должини, количества, пакување или опции за материјали што го заштитуваат пламенот, купувачите треба да ја потврдат достапноста и техничките барања со Qiancheng пред производство или испорака.
Овие предности се најзначајни кога кабелот е усогласен со наменетата апликација. Ниту еден проводен материјал или изолациона структура не може да компензира за неправилна големина, лоши врски или несоодветни услови за инсталација.
BLVV кабелот на Qiancheng е наменет за соодветни примени за фиксни нисконапонски жици. Во зависност од важечките прописи и потврдената спецификација на производот, потенцијалните употреби вклучуваат:
Пред да го наведете кабелот за надворешни инсталации, проверете дали конкретната формулација на ПВЦ и дизајнот на кабелот се одобрени за предвидената изложеност. За директно закопување, околини со голем удар, опасни локации или апликации за кои е потребна одредена класификација на перформансите на пожар, може да биде неопходен наменски дизајниран и соодветно сертифициран кабел.
Изборот на соодветен кабел бара повеќе од усогласување на номиналната површина на пресек со очекуваната струја. Сигурен процес на селекција го зема предвид целосното електрично коло и неговата околина за инсталација.
Проверете дали рејтингот 300/500V е погоден за колото и применливиот електричен код. Не претпоставувајте дека кабелот е соодветен за различна класа на напон само затоа што неговата физичка конструкција изгледа слично.
Определете ја очекуваната струја на оптоварување, должината на колото, температурата на околината, начинот на инсталација, групирањето со други кабли и дозволениот пад на напонот. Електричниот отпор на алуминиумот е поголем од бакарот, така што директна замена за големина може да не е соодветна.
Идентификувајте ја потенцијалната изложеност на влага, сончева светлина, хемикалии, абразија, удар и топлина. Потврдете дали е потребен дополнителен канал, багажник, поддршка или механичка заштита.
Алуминиумските проводници бараат терминали и конектори специјално погодни за алуминиум. Потврдете ја дозволената големина на проводникот, материјалот на приклучокот, начинот на подготовка и вртежниот момент на затегнување. Неправилните врски може да предизвикаат прекумерен отпор и прегревање.
Пред да потврдите нарачка, побарајте го листот со технички податоци, важечките стандарди за производи, документацијата за тестирање, деталите за пакувањето и распоредот за испорака. За поголеми проекти, потврдете дека испорачаната ознака на кабелот и сериската документација се совпаѓаат со одобрената спецификација.
Правилната инсталација е од суштинско значење за постигнување сигурни електрични перформанси. Дури и кабелот произведен според правилната спецификација може да стане небезбеден ако е неправилно инсталиран или исклучен.
Кога алуминиумските проводници се поврзуваат со бакарни проводници, користете одобрени конектори дизајнирани за специфична комбинација на материјали. Начинот на поврзување мора да се однесува на компатибилноста, отпорноста на контактот и сите барања за подготовка специфицирани од производителот на конекторот.
За проекти со тешки барања за безбедност од пожар, потврдете ја прецизната класификација на отпорни на пламен и доказите за тестирање. ПВЦ обвивка сама по себе не потврдува дека кабелот исполнува одреден стандард за заштита од пожар.
Објавениот опис на производот одредува номинален напон од 300/500V. Секогаш проверувајте ги ознаките и документацијата на производот според барањата на предвиденото коло пред инсталацијата.
Алуминиумот нуди помала густина и може да ја намали тежината на проводникот, што е корисно за ракување и транспорт. Сепак, алуминиумот има поголема електрична отпорност од бакарот. Затоа, мора внимателно да се проценат големината на проводникот, компатибилноста на терминалот и барањата за инсталација.
Објавената табела со спецификации за BLVV на Qiancheng ги наведува номиналните пресеци од 2,5, 4, 6, 10, 16, 25, 35, 50 и 70 mm². Потврдете ја моменталната достапност и сите посебни барања за големина или должина директно со добавувачот.
Може да биде погоден за одредени апликации со фиксни жици на отворено кога дозволуваат спецификацијата на производот и условите за инсталација. Мора да се проценат директна сончева светлина, изложеност на вода, температура и механички оштетувања. Не претпоставувајте дека сите кабли обложени со ПВЦ се погодни за продолжена изложеност на УВ или директно закопување.
Не. Перформансите на отпорни на пламен зависат од специфичната формулација на материјалот, дизајнот на кабелот и применливиот стандард за тестирање. Ако е потребна изведба за отпорност на пламен, побарајте потврда за испорачаната верзија и нејзината придружна тест документација.
Изборот треба да ја земе предвид струјата на оптоварување, должината на кабелот, падот на напонот, температурата на околината, начинот на инсталација, групирањето на каблите и локалните барања за електрична енергија. Квалификуван електродизајнер треба да ја потврди конечната големина на проводникот наместо да се потпира само на номиналниот пресек.
Обезбедете го моделот на кабелот, номиналниот напон, пресекот на проводникот, потребната должина, вкупната количина, околината за инсталација, применливиот стандард, дестинацијата на пазарот, барањата за пакување и сите посебни барања за изведба. Оваа информација му помага на добавувачот да ја процени компатибилноста на спецификацијата и да подготви попрецизна понуда.
Тркалезната жица изолирана од алуминиум ПВЦ е практична опција за соодветни фиксни нисконапонски инсталации кои бараат лесен проводник и заштитна PVC структура со изолација и обвивка. Успешната спецификација зависи од повеќе од цената: рејтингот на напонот, големината на проводникот, компатибилноста на поврзувањето, изложеноста на околината и документацијата за усогласеност, сето тоа влијае на долгорочните перформанси.
Кјанченг обезбедува спецификации за BLVV кабел за евалуација на проектот, со наведени големини на проводници од 2,5 mm² до 70 mm². Ако набавувате кабел за зграда, фабрика или проект за дистрибуција на електрична енергија, прегледајте ги вашите технички барања пред да го изберете конечниот модел. Потоа, посетете ја страницата за производот со изолација од алуминиум ПВЦ за да ги прегледате достапните информацииконтактирајте со нассо вашата потребна големина, напон, количина, услови за инсталација и дестинација за испорака. Тимот на Qiancheng може да ви помогне да разговарате за соодветни спецификации и детали за цитати за вашиот проект.
