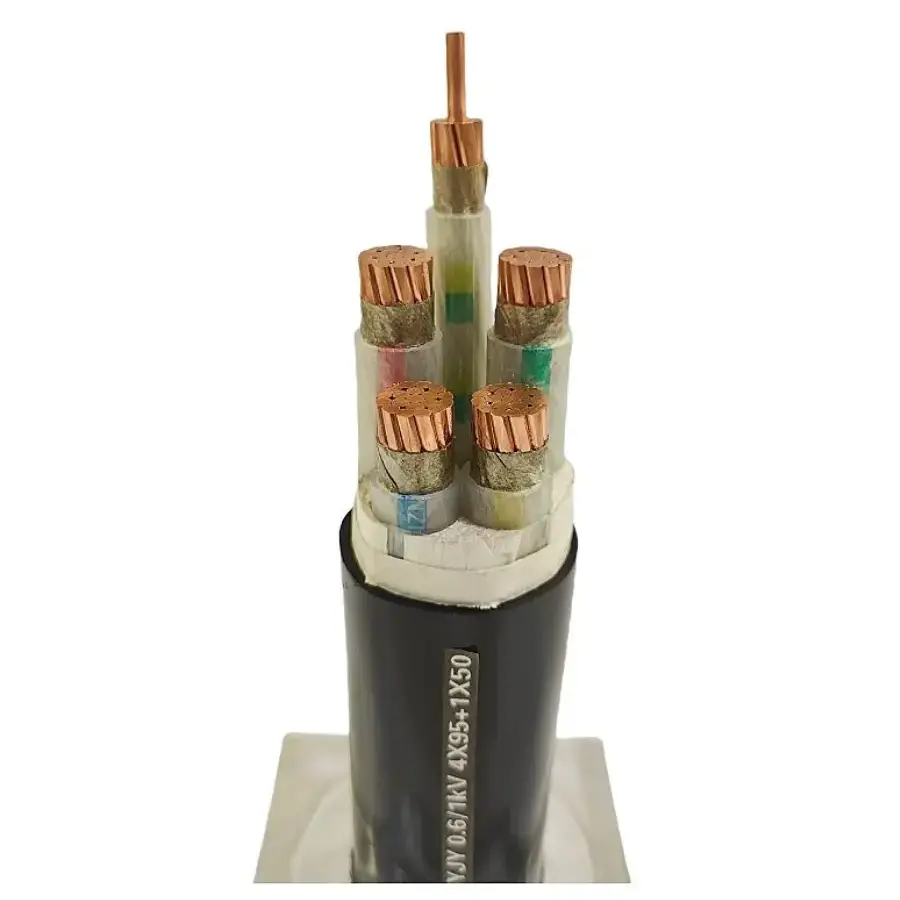

Кјанченгпроизведува енергетски кабли од рудникот за јаглен за нисконапонски пренос на енергија и поврзување на опремата во апликациите за подземни рудници за јаглен. Кабелот користи бакарен проводник со XLPE изолација и може да се произведува со цврсти или заглавени спроводнички структури според бараната спецификација. Пресеците на проводниците, димензиите на изолацијата и електричните параметри се контролираат според важечките барања на производот, со димензионална и електрична проверка извршена пред испораката.
За проекти за напојување во подземни рудници, изборот на кабел зависи од повеќе од големината на проводникот. Потребниот напон, носивост на струја, структурата на проводникот, методот на инсталација, механичките услови и применливите барања за отпорност на пламен треба да се разгледаат заедно. Qiancheng обезбедува различни големини на проводници и опции за конструкција, така што спецификацијата на кабелот може да се усогласи со реалните барања за дистрибуција на енергија во рудникот и поврзување на опремата.
Проводникот е направен од бакар со висока чистота и е достапен во цврста или заглавена конструкција. Наведениот опсег на пресек на проводникот е 1,5~120 mm² за деталната конфигурација на проводникот, додека табелата со димензии на производот подолу ги наведува спецификациите од 10 mm² до 300 mm². Структурата на проводникот варира според спецификацијата, при што минималниот број на жици, дијаметарот на проводникот и дебелината на изолацијата XLPE се дефинирани за секоја големина.
На пример, конфигурацијата со едно јадро од 1,5 mm² има надворешен дијаметар на проводникот од 1,36±0,02 mm, додека конфигурацијата со заглавување 1,5(B) користи 7 жици со надворешен дијаметар на проводникот од 1,56±0,02 mm. Дебелината на изолацијата на XLPE варира од 0,7 mm до 1,2 mm според наведената големина на проводникот.
| Номинален пресек (mm²) | Минимален број на проводнички жици | Надворешен дијаметар на проводникот (мм) | Номинална дебелина на изолацијата XLPE (мм) | Приближен надворешен дијаметар на изолација (мм) | Максимален отпор на проводникот на 20℃ (Ω/km), бакар |
|---|---|---|---|---|---|
| 10 | 6 | 3,90±0,10 | 1 | 5.9 | 1.83 |
| 16 | 6 | 5,00±0,10 | 1 | 7 | 1.15 |
| 25 | 6 | 6,10±0,10 | 1.2 | 8.5 | 0.727 |
| 35 | 6 | 7,10±0,10 | 1.2 | 9.5 | 0.524 |
| 50 | 6 | 8,20±0,15 | 1.4 | 11 | 0.387 |
| 70 | 12 | 9,80±0,15 | 1.4 | 12.6 | 0.268 |
| 95 | 15 | 11,60±0,15 | 1.6 | 14.8 | 0.193 |
| 120 | 18 | 13,20±0,15 | 1.6 | 16.4 | 0.153 |
| 150 | 18 | 14,80±0,20 | 1.8 | 18.4 | 0.124 |
| 185 | 30 | 16,80±0,20 | 2 | 20.8 | 0.0991 |
| 240 | 34 | 19,40±0,20 | 2.2 | 23.8 | 0.0754 |
| 300 | 42 | 22,00±0,25 | 2.4 | 26.8 |
Вредностите на отпорот на проводникот во табелата се максимални вредности на 20℃ за наведените спецификации за бакар. За избор на проект, пресекот на проводникот треба да се совпадне со потребната струја на оптоварување, условите за инсталација и дозволениот пад на напонот наместо да се избира само по пресек.
| Ставка | Спецификација |
|---|---|
| Номинален напон | Прилагодено според барањето за рударство |
| Ампацитет | Одговара со пресек на проводник |
| Отпорност на проводникот | Строго контролирана максимална вредност на 20℃ (бакар), погледнете ја табелата со параметри за димензии |
| Отпорност на изолација | Висока отпорност на изолација со XLPE материјал |
| Издржи напон | Поминете го тестот за целосно отпорен напон пред испораката |
| Работна фреквенција | 50/60 Hz |
| Материјал за проводници | Бакар со висока чистота |
| Структура на проводникот | Цврсти / Заглавени |
| Површина на попречен пресек | 1,5-120 mm² |
| Дијаметар на проводникот | Строга контрола на толеранција |
| Број на проводнички жици | 1 / 6 / 7 / 12 / 15 / 18 жици за различни спецификации |
Системот за изолација користи XLPE (Cross-linked Polyethylene), со номинална дебелина на изолацијата од 0,7~1,2 mm според спецификацијата на кабелот. Приближниот надворешен дијаметар на изолацијата е 3,0~15,8 mm, додека вкупниот дијаметар на завршен кабел зависи од конечната структура на кабелот.
| Ставка за изведба | Наведена вредност или барање |
|---|---|
| Максимална работна температура на проводникот | 90℃ |
| Температура на краток спој | 250 ℃ |
| Отпорност на пламен | Одделение за отпорност на пламен, опционално за подземен рудник |
| Механички перформанси | Добра отпорност на истегнување и абразија за подземно поставување |
Конструкцијата отпорна на пламен може да се специфицира за апликации за подземни рудници каде што проектот бара дополнителни перформанси отпорни на пламен. Применливите барања за степен на кабел и тестирање треба да се потврдат во согласност со околината за инсталација на рудникот и спецификацијата на проектот.
Процесот на производство на Qiancheng опфаќа цртање на суров бакар, заглавување на проводникот, истиснување на XLPE и готови кабли. Димензиите на проводниците, димензиите на изолацијата и електричните карактеристики се проверуваат за време на производството и финалната проверка според важечката спецификација.
Пред пратката, кабелот е подложен на електрична и димензионална проверка, вклучувајќи го бараниот тест за отпорен напон. Qiancheng може да обезбеди сертификати за фабрички тестови заедно со извештаи за димензии и технички параметри за соодветната спецификација. Овие записи им помагаат на купувачите на проектот и техничките тимови да го потврдат испорачаниот кабел според договорените параметри на производот.
Фотографиите за производство на суров бакар и жици се достапни како дел од информациите за производството. Видеата за демонстрација на производи може да се обезбедат и преку каналот на Qiancheng на YouTube за да се прикажат деталите за производството и производот.
Кабелот е наменет за напојување на подземниот рудник за јаглен и приклучоци за напојување на опремата од рудникот. Вообичаените размислувања за избор го вклучуваат оптоварувањето на поврзаната опрема, потребниот пресек на проводникот, номиналниот напон, условите за насочување на кабелот, механичката изложеност и дали е потребна спецификација за заштитник на пламен.
За апликации кои вклучуваат контрола и пренос на сигнал наместо примарно напојување, Qiancheng исто така обезбедуваКонтролни кабли. За проекти за надземни пренос на енергија, ACSR надземниот кабел е друга категорија на производи достапна од Qiancheng.
При одредување на енергетски кабли во рудникот за јаглен, следните информации треба да се потврдат пред производството:
Обезбедувањето на овие детали овозможува да се провери спецификацијата на кабелот во однос на реалните барања за дистрибуција на енергија во рудникот или за поврзување на опремата пред да се потврди нарачката.
