Бакарен ПВЦ нисконапонски кабел за напојување е конструкција на нисконапонски кабел за напојување со употреба на бакарни проводници со ПВЦ изолација. Qiancheng го произведува овој тип на кабел во различни големини и конфигурации на проводници за дистрибуција на електрична енергија во згради, приклучоци за опрема и други фиксни нисконапонски кола. Потребниот пресек на проводникот, начинот на инсталација, должината на кабелот и работната средина треба да се потврдат пред производството.
Qiancheng може да организира производство според потребниот пресек на проводникот, должината на кабелот, количината и конструкцијата на кабелот. Вообичаените големини на проводниците покриваат апликации од кола со мали разграноци до нисконапонска дистрибуција со повисока струја. За нарачките на проектот, спецификациите, пакувањето, означувањето на обвивката и барањата за испорака може да се потврдат пред производството.
Достапните спецификации може да се изберат според потребната големина на проводникот и условите за инсталација. Идентификацијата на доводот и обвивката може да се дискутира за проекти за кои е потребна специфични должини на кабел или информации за идентификација.
Завршените кабли може да се проверат за отпорност на проводникот, состојба на изолација, конзистентност на димензиите и други применливи барања. Записите за инспекција и техничките документи може да се обезбедат според спецификацијата на производот и барањата на проектот.

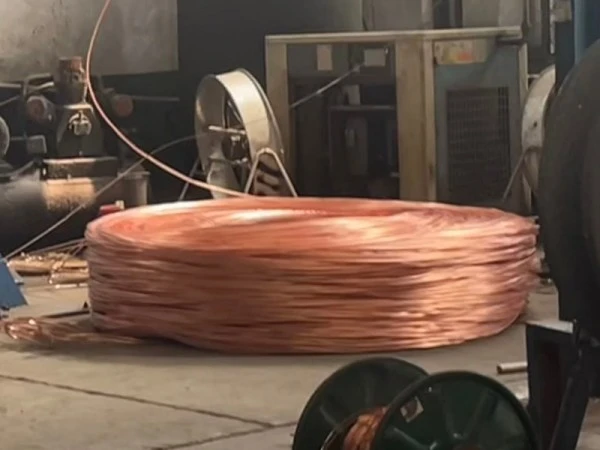

Контролата на производство опфаќа обработка на проводници, истиснување на изолација од ПВЦ и проверка на готовиот кабел. Клучните димензии како што се дијаметарот на проводникот, дебелината на изолацијата и завршениот надворешен дијаметар се проверуваат според важечките технички барања за да се одржи конзистентноста помеѓу производните серии.
Големината и конструкцијата на проводникот треба да се усогласат со очекуваното оптоварување, нивото на напон, начинот на поставување, температурата на околината и механичките услови. Фиксирани внатрешни жици, кабелски канал, приклучоци за опрема и други нисконапонски апликации може да бараат различни спецификации дури и кога номиналниот напон е ист.
|
Номинален дел (mm²) |
Минимален број на проводнички жици |
Надворешен дијаметар на проводникот (мм) |
Номинална дебелина на ПВЦ изолација/мм |
Приближен надворешен дијаметар на изолацијата/мм |
Максимален отпор на проводникот на 20℃ (Ω/km) бакар |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (Б) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (Б) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (Б) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (Б) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Бакарните проводници ја обезбедуваат патеката за носење струја, додека ПВЦ изолацијата го одвојува проводникот од околината. Вистинската носивост на струја и дозволената работна температура зависат од големината на проводникот, начинот на инсталација, условите на околината и применливата спецификација на кабелот.
ПВЦ соединенијата може да обезбедат карактеристики отпорни на пламен во зависност од избраната формулација на материјалот и применливиот стандард на производот. Онаму каде што проектот специфицира одредена класификација за отпорност на пламен, потребната оценка треба да се потврди според техничката документација на кабелот наместо да се претпоставува само од ПВЦ материјалот.
ПВЦ изолацијата и обвивката обезбедуваат заштита од нормално ракување и изложеност на околината што се среќава при соодветна инсталација. За време на изградбата, кабелот сепак треба да биде заштитен од прекумерна сила на влечење, остри рабови, дробење и свиткување надвор од наведените граници.
Кабелот може да се смета за вообичаени внатрешни и надворешни нисконапонски инсталации кога избраната PVC конструкција одговара на условите на животната средина. Влагата, температурата, сончевата светлина, хемиската изложеност и механичкото оптоварување треба да се проценат за инсталации надвор од нормалните услови за ожичување на зградата.
Правилната големина на проводникот, заштитата на колото и начинот на инсталација се важни за безбедно работење. Изборот на кабел треба да ја земе предвид очекуваната струја на оптоварување, падот на напонот, температурата на околината, условите за групирање и дозволениот метод на инсталација. Скриената инсталација треба да го следи и важечкиот локален електричен код.
Бакарен ПВЦ нисконапонски кабел за напојување може да се специфицира за нисконапонски кола во куќи, станови и други згради, вклучувајќи осветлување, приклучници и кола за разгранување на опремата. Типот на проводникот, големината на проводникот и условите за инсталација треба да се потврдат според електричниот дизајн.
Вообичаените апликации вклучуваат продавници, канцеларии, хотели, училишта, болници и други комерцијални или јавни згради каде што се потребни нисконапонски кола за напојување. Спецификациите на кабелот треба да се усогласат со оптоварувањето на колото, методот на насочување и локалните барања за електрична енергија.
Кабелот може да се користи за соодветни привремени или постојани нисконапонски кола на градилишта, монтажни згради и објекти на локацијата. Онаму каде што каблите се изложени на постојано движење, удар или влечење, наместо тоа треба да се земе предвид конструкција специјално наменета за флексибилно сервисирање.
Нисконапонските кола во работилници, магацини, логистички објекти и други лесно-индустриски средини може да го користат овој тип на кабел за осветлување, приклучоци на опрема и дистрибуција на електрична енергија. Прашината, температурата, маслото и изложеноста на хемикалии треба да се прегледаат кога се одредува соодветната обвивка и методот на инсталација.
Апликациите може да вклучуваат рурални згради, земјоделски капацитети, осветлување на фармите и друга нисконапонска инфраструктура. Надворешните или влажните локации бараат внимание на заштитата од влага, изложеност на УВ, механичка заштита и применливиот метод на инсталација.
Кабелот може да се користи во соодветни нисконапонски кола за осветлување, опрема за следење и потпорни електрични објекти во заедници, паркинг места, паркови и други општински средини. Избраната спецификација треба да одговара на реалните услови за насочување и животната средина.
За проекти во странство, конструкцијата на каблите и документацијата треба да се проверат според електричните стандарди и барањата за сертификација што се применуваат на дестинацијата на пазарот. Големината на проводникот, рејтингот на напонот, карактеристиките на изолацијата и обвивката, пакувањето, ознаката и документацијата за тестирање може да се потврдат пред пратката.
Кабелот може да се земе предвид и за соодветни приклучоци за нисконапонска опрема, кола за разгранување и потпорни електрични системи. Апликациите што вклучуваат континуирано движење, висок механички стрес, висока температура или специјализирани барања за изведба на пожар може да бараат различна конструкција на кабел.
О: Пресекот на проводникот треба да се избере според очекуваната струја на оптоварување, дозволениот пад на напонот, начинот на инсталација, температурата на околината и должината на колото. Вредностите наведени во техничката табела даваат податоци за димензиите на проводникот и отпорот, но тие не треба да се користат сами за одредување на дозволената струја за одредена инсталација.
О: Техничката табела вклучува и цврсти и заглавени конструкции за некои помали големини на проводници, како што се 1,5 mm², 2,5 mm², 4 mm² и 6 mm². Соодветната конструкција зависи од потребната флексибилност, методот на инсталација и применливата спецификација.
О: Вообичаените ставки за инспекција може да вклучуваат отпорност на DC на проводникот, состојба на изолација, мерења на димензии и тестирање за издржување на напон во согласност со применливиот стандард на производот и спецификацијата за купување. Ако проектот бара специфични извештаи за инспекција или тест записи, овие барања треба да се потврдат пред производството.
О: Нарачките во странство може да се прегледаат според напонот на дестинацијата на пазарот, стандардот на кабелот, ознаките, пакувањето и барањата за документација. Применливиот стандард треба однапред да се специфицира бидејќи барањата за нисконапонски кабли се разликуваат помеѓу пазарите.
О: Должината на кабелот, ознаката за идентификација и пакувањето може да се дискутираат во согласност со спецификациите за производство и количината на нарачка. За сопствени барања, потребните информации за означување, толеранција на должина, начинот на пакување и количината на испорака треба да се потврдат пред производството.
О: Обезбедете го потребниот пресек на проводникот, конструкцијата на кабелот, рејтингот на напонот, вкупната должина, количината на нарачката, примената, начинот на инсталација и дестинацијата за испорака. За проектните нарачки, треба да се вклучат и потребниот стандард, документите за инспекција, означувањето на обвивката и спецификациите за пакување.
О: Стандардните PVC конструкции на нисконапонски кабли за напојување генерално се избираат според нивниот наведен метод на инсталација. Онаму каде што кабелот ќе претрпи континуирано влечење, постојано свиткување или извртување, треба да се земе предвид флексибилен кабел специјално означен за мобилна услуга.
О: Потврдете го моделот на кабелот, големината на проводникот, ознаката на напонот, должината на кабелот и применливиот стандард според спецификацијата на проектот. За време на монтажата, внимавајте на потребниот радиус на свиткување и услови на влечење и заштитете го кабелот од прекумерна механичка сила, остри рабови и несоодветна изложеност на околината.
За понуда на бакарен ПВЦ нисконапонски кабел за напојување, наведете ја потребната големина на проводникот, ниво на напон, количина, должина на кабел, начин на инсталација и дестинација. Qiancheng може да ја прегледа спецификацијата и да ги потврди применливите барања за производство и документација пред поставување на нарачката.
