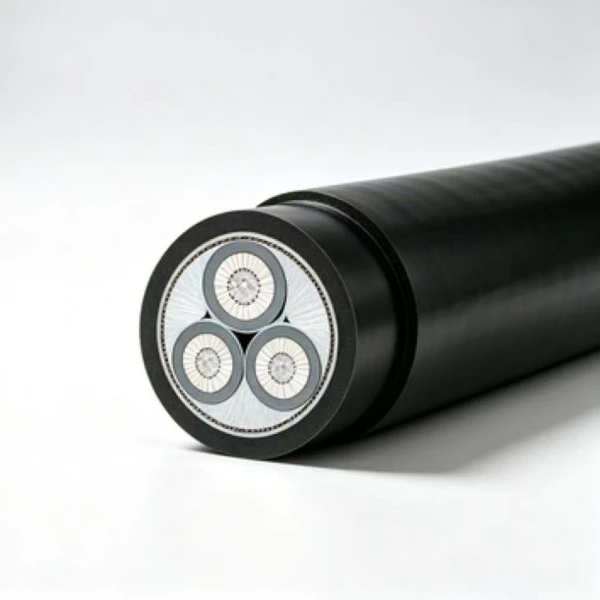

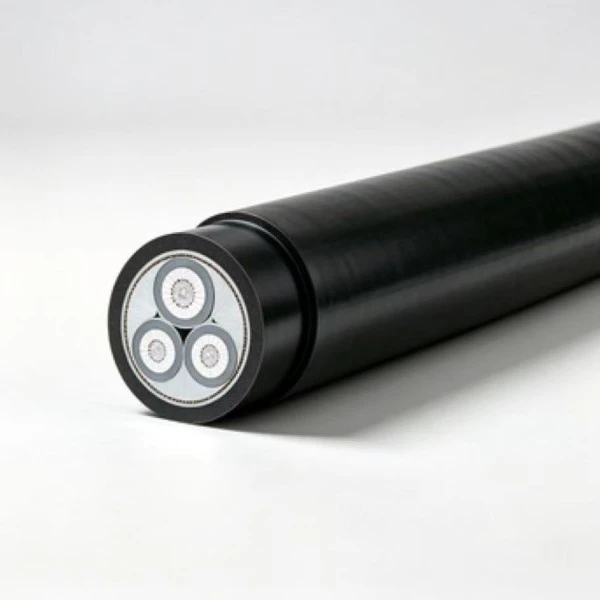

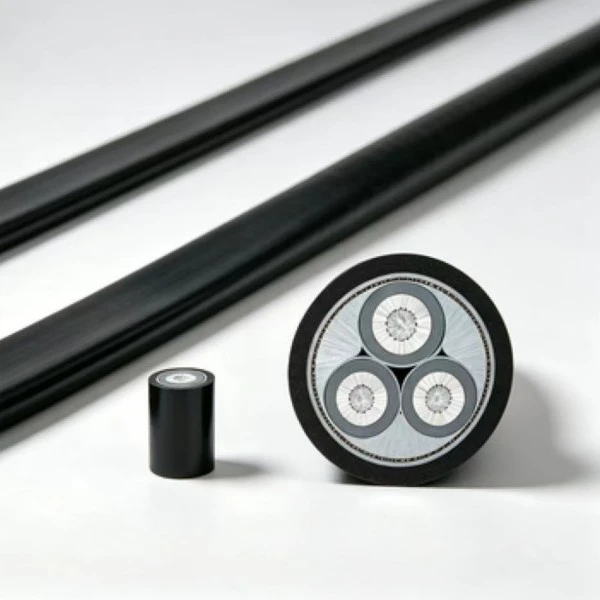

Алуминиумски XLPE Нисконапонски кабел за напојување користи алуминиумски проводници со XLPE изолација за нисконапонска дистрибуција на енергија од 0,6/1 kV. Алуминиумскиот проводник ја намалува тежината на кабелот во споредба со бакарната конструкција, додека XLPE обезбедува стабилна електрична изолација на одредената работна температура. Кабелот може да се конфигурира за фиксни инсталации во фабрики, системи за дистрибуција на отворено, ровови за кабли и други апликации каде што условите за поставување одговараат на спецификацијата на производот.
|
Номинален пресек (mm²) |
Дебелина на изолацијата (мм) |
Дебелина на обвивката (мм) |
Приближен надворешен дијаметар на кабелот (мм) |
Проводник DC отпор (Ω/км)Ал |
Тест напон (kV/5min) |
Пропустливост на воздухот (A) (А)-Ал |
Капацитет во директно закопана почва(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Степен на напон Uo/U (kV) |
Услов |
|
3,6/6, 6/6 |
Делумно празнење ≤ 10 pC на 1,73 U₀ |
|
8,7/10, 12/20 |
Делумно празнење ≤ 10 pC на 1,73 U₀ |
|
18/30, 21/35 |
Делумно празнење ≤ 10 pC на 1,73 U₀ |
|
26/35 |
Делумно празнење ≤ 10 pC на 1,73 U₀ |
За едножилни кабли, дозволениот радиус на свиткување е \(20\times(d+D)\pm5\%\).
За кабли со повеќе јадра, дозволениот радиус на свиткување е \(15\times(d+D)\pm5\%\).
D = Вистински надворешен дијаметар на кабелот (mm)
d = Реален дијаметар на проводникот (mm)
Задолжително е претходно загревање кога се поставува под 0℃. Кабелот треба да се ракува и инсталира според применливата процедура за поставување на ниски температури за да се намали ризикот од механичко оштетување на изолацијата или обвивката.
Не постои ограничување за вертикалната висинска разлика на поставување според доставените технички информации. Начинот на инсталација, распоредот на прицврстување и тежината на кабелот сè уште треба да се земат предвид при планирање на вертикални правци.
|
Температура на воздухот |
||||||||||||||||
|
Работна температура (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Температура на почвата |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Алуминиумскиот XLPE нисконапонски кабел за напојување може да се користи за фиксна нисконапонска дистрибуција во фабрички работилници, магацини и други индустриски згради. Вообичаеното рутирање вклучува фиоки за кабли и ѕидни кабелски системи. При изборот на големината на проводникот, поврзаното оптоварување, распоредот на инсталацијата, температурата на околината и потребниот пад на напонот треба заедно да се проверат.
За фиксни инсталации на отворено, кабелот може да се насочи по соодветни структури, столбови за комунални услуги или други потпорни системи каде што е дозволено со спецификацијата на проектот. Обвивката обезбедува заштита за нормална изложеност на отворено, додека долготрајната сончева светлина, температурните промени, влагата и механичкото оптоварување треба да се земат предвид при монтажата.
Кабелските ровови и комуналните тунели обезбедуваат вообичаени правци за фиксни кола за дистрибуција на електрична енергија. Инсталацијата треба да овозможи соодветна дисипација на топлина и да обезбеди соодветна поддршка и заштита. Во затворени или групирани инсталации, треба да се земат предвид факторите за корекција на јачината на звукот и реалните услови на околината, наместо директно да се применува струјата со номинална вредност на воздухот.
Директното закопување може да се земе предвид онаму каде што конструкцијата на кабелот, условите на почвата и механичката заштита ги исполнуваат барањата на проектот. Длабочината на закопувањето, одводот, надворешното оптоварување и можноста за идно ископување треба да се разгледаат пред инсталацијата. Може да бидат потребни заштитни мерки на корозивна почва или локации изложени на значителни механички сили.
Кабелот може да се смета за фиксна нисконапонска дистрибуција при реновирање на руралните електроенергетски мрежи и слични инфраструктурни работи. Алуминиумските проводници ја намалуваат тежината на кабелот, што може да биде корисно кога долгите кабли бараат значителна работа за транспорт и инсталација. Димензионирањето на проводникот треба да го следи очекуваното оптоварување, должината на патеката, барањата за пад на напон и условите за инсталација.
О: Номиналниот напон е 0,6/1 kV за општа нисконапонска дистрибуција на електрична енергија. Во зависност од условите на конструкцијата и проектот, методите на инсталација може да вклучат надворешно надземно рутирање, ровови за кабел и одредени апликации директно закопани. Употребата на отворено треба да ги земе предвид сончевата светлина, дождот, температурата, механичката заштита и наведените својства на обвивката.
О: За едножилни кабли, одреденото барање за свиткување е \(20\times(d+D)\pm5\%\), додека барањето за кабли со повеќе јадра е \(15\times(d+D)\pm5\%\). Потребно е претходно загревање кога температурата на околината е под 0℃. Кабелот не треба насилно да се свиткува или влече на ниски температури бидејќи ПВЦ или други полимерни материјали за обвивка може да станат помалку флексибилни.
О: Доставената техничка табела опфаќа номинални пресеци од 1,5 mm² до 1000 mm². Достапноста зависи од потребната спецификација и распоред на производство. Барањата за пресечена должина и обележувањето на кабелот може да се дискутираат за нарачките на проектот, со количина, големина на проводникот и потребниот датум на испорака потврдени пред производството.
О: Алуминиумот има помала густина од бакарот, што ја намалува тежината на кабелот и го олеснува транспортот и ракувањето за многу инсталации. Материјалот за спроводници, исто така, има помала материјална цена во многу примени. Сепак, изборот на проводник не треба да се заснова само на цената на материјалот; Треба да се проверат носивоста на струјата, падот на напонот, должината на патеката, начинот на поврзување и условите за инсталација.

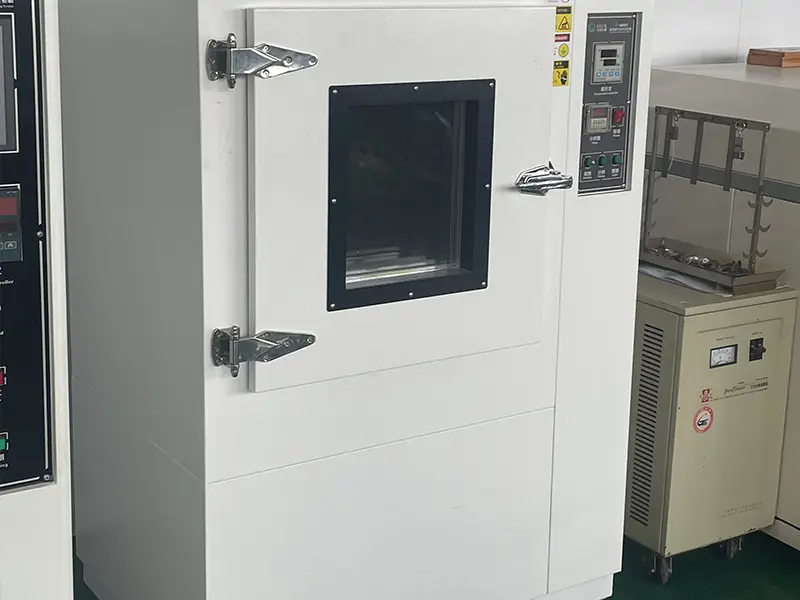

О: Релевантните записи за фабричка инспекција и документите за електрични тестови може да се достават според спецификациите на производот и барањата за нарачка. Документацијата на англиски јазик може да се подготви кога е потребна за преглед на проекти во странство или царинска документација. Точните сертификати, извештаите од тестовите и форматот на документите треба да се потврдат во согласност со дестинацијата на пазарот и барањата за прифаќање на проектот.
О: Директното закопување треба да се врши само таму каде што конструкцијата на кабелот и условите на локацијата ги исполнуваат важечките барања. Може да се земат предвид заштитните чаури или цевководи кога кабелот е изложен на силна корозија на почвата, висока влажност, оптоварување на возилото, активност на ископување или други механички ризици. Во планот за инсталација треба да бидат вклучени и соодветна длабочина на закопување и одводнување.
О: Времето на довод зависи од пресекот на проводникот, конструкцијата на кабелот, количината на нарачка, производствениот капацитет, барањата за пакување и документација. Стандардните спецификации може да имаат пократки распореди за производство кога се достапни материјали и капацитет. Прилагодените или големите нарачки треба да се потврдат во фабриката однапред за да може производството и пратката да се координираат со распоредот на проектот.
О: Дозволената струја се менува со температурата на околината бидејќи условите за дисипација на топлина се менуваат како што температурата на околината расте или паѓа. Коефициентите за корекција дадени во техничката табела затоа треба да се земат предвид при изборот на големината на проводникот и начинот на инсталација. Групирањето кабли, вентилацијата, температурата на почвата и условите за закопување, исто така, може да влијаат на реално дозволената струја.
За прашањата за проектот, треба да се обезбедат потребниот напон, пресек на проводникот, должина на кабелот, метод на инсталација, услови и количина на околината за да може да се потврдат соодветните спецификации и техничките документи.
