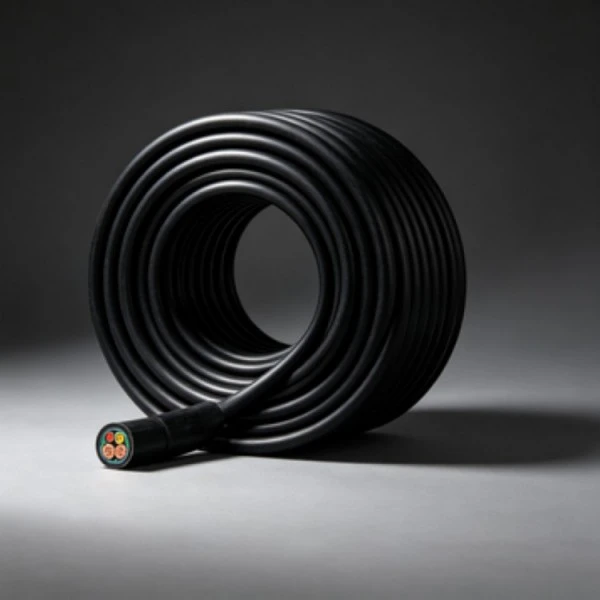

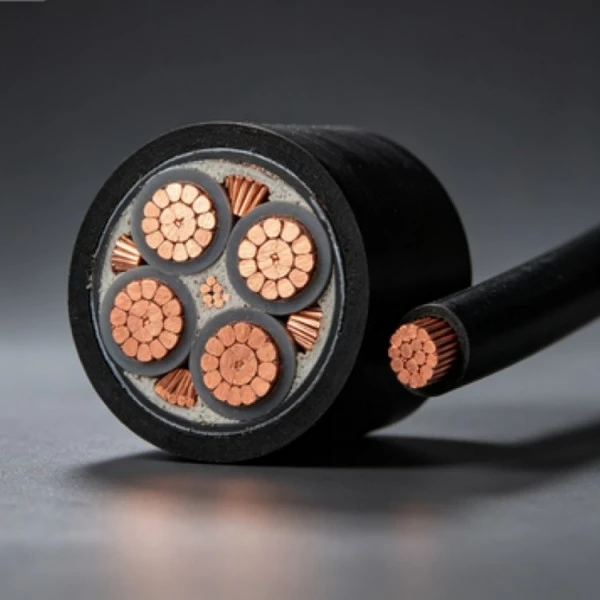

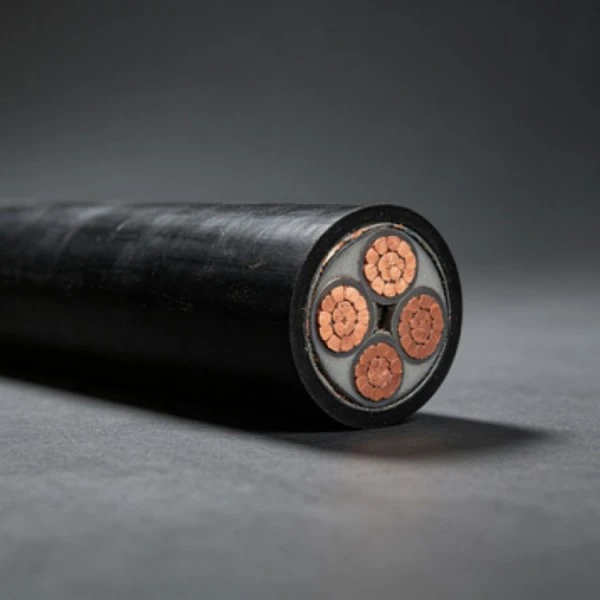

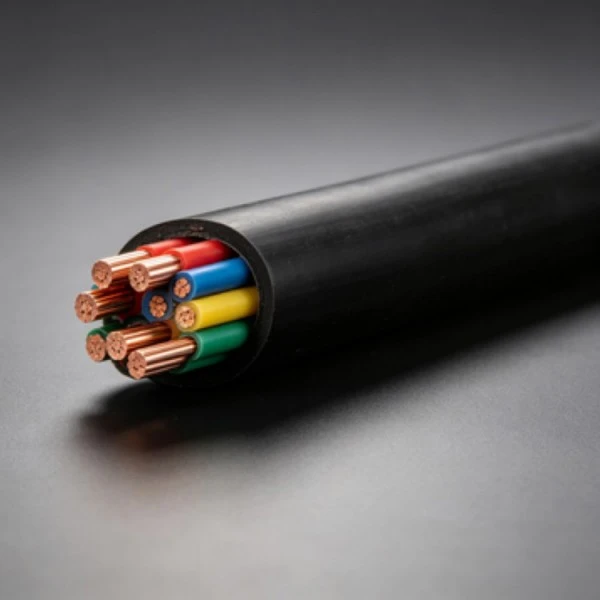

Бакарен XLPE Нисконапонски кабел за напојување комбинира бакарни спроводници со вкрстено поврзан полиетилен (XLPE) изолација за пренос и дистрибуција на струја со низок напон. Достапните големини на проводниците покриваат вообичаени апликации за градба, опрема и дистрибуција, со цврсти и заглавени конструкции на проводници вклучени во наведените спецификации. Големината на кабелот, начинот на инсталација и барањата на проектот треба да се потврдат пред производството.
| Номинален пресек (mm²) | мин. проводници | Спроводник ОД (мм) | Дебелина на изолацијата XLPE (мм) | Прибл. изолација ОД (мм) | Макс. отпорност на проводникот на 20℃ (Ω/км) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (Б) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (Б) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (Б) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (Б) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |
Проводникот ја обезбедува главната патека за носење струја на кабелот. Доставените спецификации вклучуваат и цврсти и заглавени конструкции на помали пресеци, додека поголемите големини користат повеќежични заглавени проводници. Вредностите на отпорот на проводникот на 20℃ се наведени во техничката табела за проверка на спецификациите.
Вкрстениот полиетилен обезбедува примарна електрична изолација околу бакарниот проводник. Во споредба со обичниот термопластичен полиетилен, XLPE најчесто се избира за енергетски кабли каде што се потребни повисоки топлински способности и стабилни изолациски својства. Ограничувањата на вистинската работна температура треба да ги следат применливите спецификации на производот.
Дијаметарот на проводникот, дебелината на изолацијата и приближниот дијаметар на изолацијата варираат со номиналниот пресек. Овие вредности се важни кога се проверува компатибилноста на кабелот со терминали, проводници, носачи за кабли и други компоненти за инсталација.
Изолацијата обезбедува заштита од нормално ракување за време на инсталацијата на кабелот. Сепак, кабелот не треба да се третира како замена за наменска флексибилна или оклопна конструкција каде што инсталацијата вклучува континуирано движење, силен механички удар, прекумерна сила на влечење или други посебни услови.
Комбинацијата на бакарен проводник и изолација XLPE обезбедува конвенционална нисконапонска конструкција на енергетски кабел за електрична дистрибуција. Отпорот на проводниците, димензиите на изолацијата и барањата за отпорност на напон треба да се проверат според важечките стандарди и спецификацијата на проектот пред да се прифатат.
Бакарен нисконапонски кабел за напојување XLPE може да се специфицира според електричното оптоварување, околината за инсталација и потребната конструкција на проводникот наместо едноставно да се избере пресек врз основа на номиналната струја.
Димензиите на готовиот кабел треба да се проверат според важечката спецификација на производот. За испорачаното барање за тестирање на наизменичен напон, кабелот издржува3,5 kV за 5 минутибез распаѓање на амбиентална температура. Применливата процедура за тестирање и критериумите за прифаќање треба да се потврдат според релевантниот стандард за нарачаниот кабел.
Континуираната идентификација може да го вклучи името на производителот, моделот на производот и номиналниот напон, во согласност со важечките барања за означување. Специфичната содржина на означување може да се потврди пред производството кога кабелот се испорачува за апликација во странство или специфична за проектот.

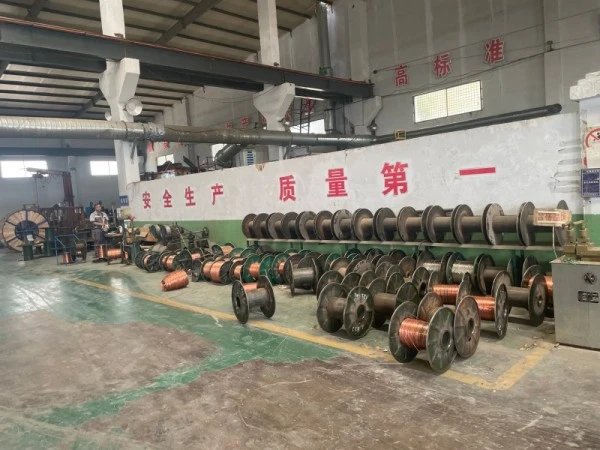

Инспекцијата може да го опфати отпорот на проводникот, мерењата на димензиите, состојбата на изолацијата и наведените електрични тестови. Онаму каде што проектот бара фабричка инспекција или дополнителна документација за тестирање, тие барања треба да се потврдат кога ќе се изврши нарачката.
Каблите може да се користат за дистрибуција на електрична енергија во згради, фабрики, подруми и слични инсталации. Каблите за напојување и контрола треба да се распоредат според електричниот дизајн, со доволно простор за дисипација на топлина и пристап за проверка. Поддржувачите, интервалите за фиксирање и одвојувањето на каблите треба да ја следат применливата спецификација за инсталација.
За директно закопување, кабелската траса, длабочината на закопувањето, условите на почвата и механичката заштита треба да се одредат според проектниот проект. За време на положувањето треба да се избегнуваат остри предмети и прекумерен механички стрес. Онаму каде што инсталацијата може да биде изложена на ископ или надворешно влијание, треба да се разгледа дополнителна механичка заштита.
Инсталирањето на каналот може да се користи за скриени жици во преградни ѕидови, подни структури и други заштитени правци. Внатрешноста на каналот треба да биде ослободена од остатоци и остри рабови, а влечењето на кабелот треба да остане во рамките на дозволените механички граници. Зглобовите на каблите треба да се наоѓаат во достапни разводни кутии или опрема за дистрибуција, наместо во скриени делови на каналот.
Високите вертикални инсталации бараат внимание на тежината на кабелот и распоредот на прицврстување. Каблите треба да се потпираат во соодветни интервали наместо да дозволуваат нивната целосна тежина да дејствува на една точка на поврзување. Системот за прицврстување исто така треба да спречи прекумерно движење и механички стрес за време на сервисирањето.
Надворешната инсталација бара разгледување на сончевата светлина, температурата, влагата, механичката заштита и конструкцијата на обвивката на кабелот. За надземно насочување, треба да се обезбедат соодветни потпори и празнини. Кога кабелот е изложен на услови надвор од номиналниот опсег на примена, може да биде потребна алтернативна обвивка или конструкција на кабел.
Наведените спецификации се движат од 1,5 mm² до 400 mm². Помалите големини вклучуваат опции за цврсти и заглавени проводници, додека поголемите користат конструкции со повеќежични заглавени конструкции. Потребната големина треба да се избере според струјата на оптоварување, падот на напонот, начинот на инсталација и применливите електрични барања.
Цврстите проводници користат жица со еден проводник, додека заглавените конструкции се состојат од повеќе жици. Цврстите проводници можат да бидат соодветни за фиксни жици каде што флексибилноста не е главен услов. Заглавените проводници обезбедуваат полесно ракување каде што кабелот треба да се насочи околу опремата или низ покомплицирани патеки за инсталација.
Обезбедете го пресекот на проводникот, конструкцијата на проводникот, номиналниот напон, потребната должина на кабелот, количината, начинот на инсталација и дестинацијата за испорака. За проектните нарачки, треба да се потврдат и применливиот стандард, документите за инспекција, барањата за означување и спецификациите за пакување.
Прилагодените должини на каблите и ознаката за идентификација може да се дискутираат според производната спецификација и количината на нарачка. За сопствени нарачки, наведете ја потребната должина, толеранција, содржина на обележување, начин на пакување и распоред за испорака за да може овие детали да се прегледаат пред производството.
Во зависност од применливиот стандард на производот и спецификациите за купување, инспекцијата може да вклучи отпорност на проводникот, мерења на димензиите, проверки поврзани со изолацијата и тестирање за издржување на наизменичен напон. Ако проектот бара специфичен извештај за фабрички тест или формат на инспекција, тоа треба да се наведе пред производството.
Може да се земе предвид за апликации на отворено или под земја кога избраната конструкција на кабелот и обвивката се соодветни за околината за инсталација. Условите на почвата, влагата, сончевата светлина, механичкото оптоварување и температурата на инсталацијата треба да се прегледаат пред да се потврди спецификацијата.
Стандардна конструкција на нисконапонски кабел за напојување не треба автоматски да се одредува за континуирано влечење, постојано свиткување или торзионо движење. Опремата со овие барања обично бара флексибилна конструкција на кабел специјално оценет за мобилна услуга.
Потврдете го моделот на производот, пресекот на проводникот, конструкцијата на проводникот, димензиите на изолацијата, должината на кабелот, ознаката и применливиот стандард. За повторливи проекти, одржувањето на овие спецификации конзистентно помага да се намалат разликите помеѓу производните серии и се поедноставува дојдовната проверка.
Обезбедете ја потребната големина на проводникот, конструкција, должина на кабел, количина, начин на инсталација и дестинација.Кјанченгможе да ги разгледа техничките барања и да ја потврди достапната спецификација и документација пред производството.
