Фабрички директни контролни кабли за индустриски апликации

Кјанченгснабдува контролни кабли за индустриска контрола, мониторинг на опрема, пренос на сигнал и системи за автоматизација. Палетата вклучува повеќежилни конструкции со бакарни спроводници, XLPE изолација и ПВЦ обвивка, со спецификации избрани според номинален напон, пресек на проводникот, количина на јадро, услови за инсталација и барања за примена.

Дизајниран за тешки индустриски средини

Контролните кабли се користат за поврзување на контролните кола, опремата за следење, заштитните уреди и компонентите за автоматизација каде што треба да се пренасочат неколку електрични кола помеѓу компонентите на системот. Нивната конструкција е конфигурирана околу повеќежилни врски, контролиран отпор на проводникот, електрична изолација и механичка заштита наместо повисоките барања за носење струја кои вообичаено се поврзани со преносот на енергија.

За системи за подземни рудници за јаглен, применливата конструкција користи жарени бакарни спроводници, XLPE изолација и ПВЦ обвивка отпорна на пламен. Бакарниот проводник ја обезбедува електричната патека, додека изолацијата ги одвојува поединечните јадра, а надворешната обвивка го штити кабелот од влага, абразија, компресија и други услови што може да се појават долж патеките за подземна инсталација.

Пресекот на проводникот и количината на јадрото може да се изберат според поврзаната опрема и распоредот на контролното коло. Конструкцијата со повеќе јадра овозможува групирање на неколку контролни или мониторинг кола во еден кабел, што може да го поедностави насочувањето и идентификацијата на кабелот каде што просторот за инсталација е ограничен.

Електрични параметри

Параметар	Спецификација
Номинален напон	450/750V, приспособливи за посебни работни услови за рударство
Ампацитет	Соодветен според пресекот на проводникот и количината на јадрото
Отпорност на проводникот	Максимален отпор на 20°C строго контролиран според важечките стандарди за рударска индустрија
Отпорност на изолација	Висока отпорност на изолација со XLPE изолација
Издржи напон	100% издржат тестирање на напон и изолација пред испорака
Работна фреквенција	50/60Hz, погоден за индустриски контролни системи на рудникот

Параметри на проводникот

Параметар	Спецификација
Материјал за проводници	Аниран бакар со висока чистота
Структура на проводникот	Флексибилна структура со заглавена фино жица
Површина на попречен пресек	1,5-10 mm²
Основна спецификација	2/3/4/7/12/16/24 јадра, приспособливи
Толеранција на диригентот	Контролирани димензии на проводникот за постојани електрични перформанси

Параметри на изолација и обвивка

Параметар	Спецификација
Материјал за изолација	XLPE (вкрстено поврзан полиетилен)
Материјал за обвивка	ПВЦ отпорен на пламен, против стареење за рударски апликации
Дебелина на изолација	Стандардна униформа дебелина според спецификацијата на кабелот
Изведба на обвивка	Отпорен на абење, отпорен на притисок, отпорен на влага и отпорен на корозија
Вкупен дијаметар на кабелот	Определено според количината на јадрото и пресекот на проводникот
Метод на идентификација	Стандардно кодирање во боја и дигитално обележување за инсталација и идентификација

Индикатори за изведба

Параметар	Спецификација
Максимална работна температура на проводникот	90°C
Температура на краток спој	250°C
Отпорност на пламен	Одделение за отпорност на пламен во рударството според важечките безбедносни барања во рудникот за јаглен
Изведба против мешање	Оптимизирана структура за поврзување за да помогне во намалувањето на прекршувањето на сигналот
Приспособливост кон животната средина	Анти-стареечки, отпорен на влага и отпорен на корозија за подземни апликации
Механички перформанси	Флексибилна конструкција со отпорност на истегнување и напрегање на компресија за сложени патишта на инсталација

Апликации и услови за работа

Производот е наменет за кола за контрола и следење кои бараат организирани повеќежилни врски во индустриски и подземни средини. Вообичаените апликации вклучуваат контрола на електрична опрема, мониторинг на мини, безбедносна заштита, автоматско поврзување на системот и други контролни кола.

Во системите за автоматизација на рудникот за јаглен, кабелот може да поврзе контролна опрема, уреди за следење и заштитни компоненти. Достапните конфигурации на јадрото овозможуваат поединечни кола да се подредат според распоредот на опремата, додека заглавениот бакарен проводник ја обезбедува флексибилноста потребна за практична инсталација на кабелот.

Подземната инсталација бара разгледување на влага, механички стрес, абразија, температура, услови за насочување и применливи барања за безбедност на рудникот. XLPE изолацијата обезбедува електрично одвојување помеѓу проводниците, додека обвивката од PVC додава заштита од надворешните услови наведени за примена.

Како да изберете соодветна спецификација

Изборот на кабел треба да започне со барањата на поврзаниот контролен систем. Количината на јадрото вообичаено се одредува според бројот на независни кола, додека пресекот на проводникот треба да се земе предвид заедно со поврзаната опрема, барањата за струја, растојанието за инсталација и дозволениот пад на напонот.

За проектите за рудници за јаглен, околината за инсталација исто така треба да се прегледа пред да се финализира спецификацијата. Изложеноста на влага, механичкото оптоварување, насочувањето на кабелот, барањата за отпорност на пламен и работната температура може да влијаат на соодветната конструкција. Обезбедувањето на потребниот напон, количината на јадрото, големината на проводникот, должината на кабелот и условите за примена му помага на Qiancheng да ја потврди соодветната конфигурација.

Процес на производство и контрола на квалитет

Кјанченг го контролира производствениот процес од подготовка и заглавување на бакарни проводници до истиснување на изолацијата XLPE, склопување на кабел, истиснување на ПВЦ обвивка и тестирање на готовиот кабел. За време на производството, димензиите на проводникот, дебелината на изолацијата и димензиите на готовиот кабел се проверуваат во однос на наведената конструкција за да се одржи конзистентноста помеѓу производните серии.

Електричната инспекција ги опфаќа отпорноста на проводникот, перформансите на изолацијата и тестирањето на отпорност на напон во согласност со важечките барања на производот. Готовите кабли се проверуваат пред пратката, а техничките документи или тест записите може да се подготват според барањата на проектот.

Овој процес на производство и инспекција обезбедува технички информации за следење за преглед на спецификациите на проектот, планирање на инсталацијата и дојдовна проверка на квалитетот. Конструкцијата и барањата на кабелот се потврдуваат пред производството за да се намалат неусогласеноста на спецификацијата помеѓу испорачаниот кабел и предвидената опрема или условите за инсталација.

За сродни апликации за рударство, видете го нашиот кабел за напојување на рударството и производите за флексибилни заостанувачки кабел за рударство.

Димензии на производот и технички параметри

Номинален пресек (mm²)	Минимален број на проводнички жици	Надворешен дијаметар на проводникот (мм)	Номинална дебелина на изолацијата XLPE (мм)	Приближен надворешен дијаметар на изолација (мм)	Максимален отпор на проводникот на 20°C (Ω/km), бакар
1.5	1	1,38 ± 0,02	0.7	2.8	12.1
2.5	1	1,78 ± 0,02	0.7	3.2	7.41
4	1	2,25 ± 0,03	0.7	3.7	4.61
6	1	2,76 ± 0,03	0.7	4.2	3.08
10	7	3,70 ± 0,05	0.7	5.1	1.83
16	7	4,70 ± 0,05	0.9	6.5	1.15
25	7	5,90 ± 0,08	0.9	7.7	0.727
35	7	6,90 ± 0,08	0.9	8.7	0.524
50	19	8,10 ± 0,10	1.0	10.1	0.387
70	19	9,70 ± 0,10	1.0	11.7	0.268
95	19	11,50 ± 0,12	1.1	13.7	0.193
120	37	13,00 ± 0,12	1.2	15.4	0.153

View as

Кабел за контрола на висока температура

Кабелот за контрола на висока температура Qiancheng е наменет за индустриски контролни и сигнални кола изложени на покачени работни температури. Неговите бакарни спроводници со висока чистота и изолацијата отпорна на температура се прилагодени за поврзување со жици околу котлите, металуршката опрема и другите системи со интензивна топлина. Спецификациите на каблите, барањата за инспекција и снабдувањето на големо може да се координираат за проектни инсталации, производство на опрема и тековни индустриски набавки.

Гледај Повеќе >> Испрати барање >>

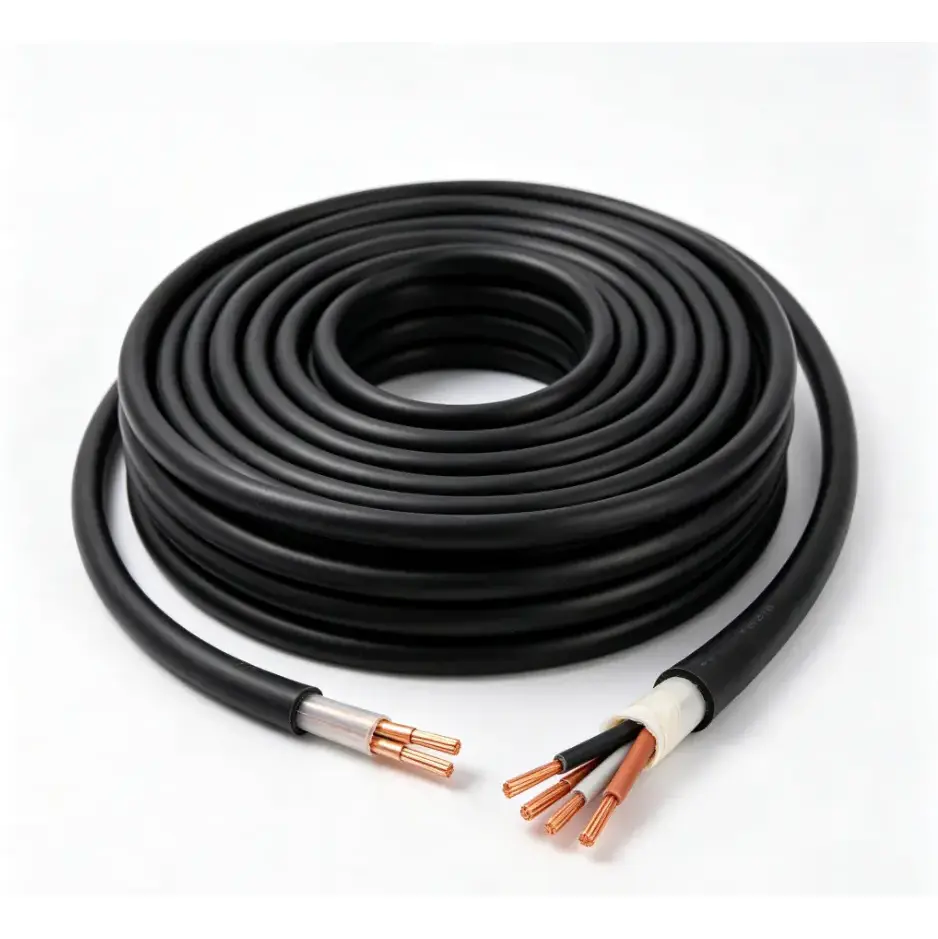

Бакарен ПВЦ огноотпорен флексибилен контролен кабел

Како професионален производител на бакарен ПВЦ огноотпорен флексибилен контролен кабел, Qiancheng поддржува директна продажба на големо и фабрички. Изработен од флексибилно бакарно јадро со висока чистота и огноотпорна PVC изолациона обвивка, кабелот има флексибилни жици и стабилна огноотпорна изолација. Најмногу се користи за кола за автоматска контрола во секторите за заштита од пожар, електрани и металургија. Целосно проверен пред испорака со доволно залихи, може да исполни различни барања за набавка на проекти.

Гледај Повеќе >> Испрати барање >>

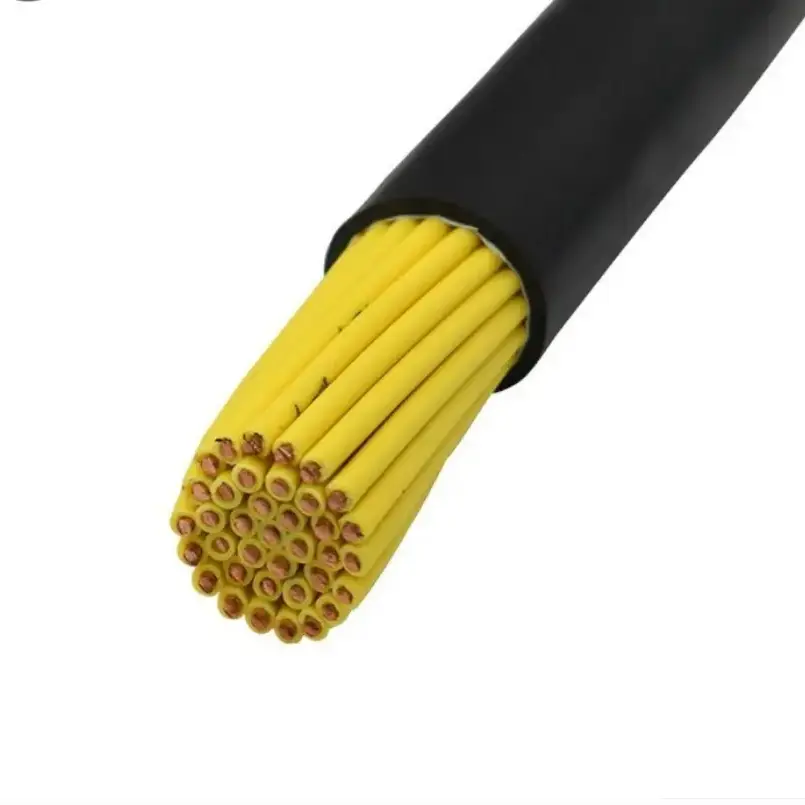

Бакарен ПВЦ отпорен на пламен Флексибилен контролен кабел

Qiancheng доставува флексибилен контролен кабел со бакар ПВЦ од пламен, произведен во Кина. Изграден со флексибилен бакар со висока чистота и ПВЦ обвивка отпорен на пламен, кабелот е флексибилен за лесно поврзување со жици и сам се гаси при изложување на пламен. Погоден е за кола за автоматска контрола во електрани, противпожарна и металуршка индустрија. Целосно проверен пред испораката и достапен од залиха, тој прифаќа нарачки од странство на големо и поддржува прилагодување заедно со обезбедување на бесплатен примерок.

Гледај Повеќе >> Испрати барање >>

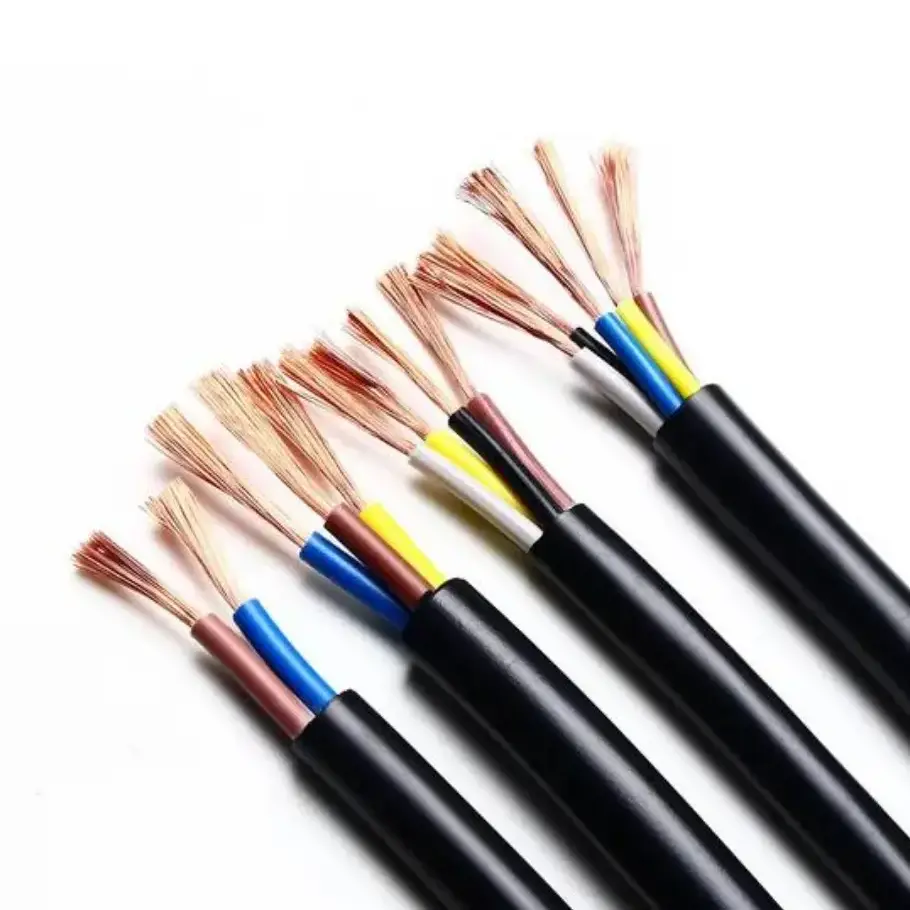

Бакарен ПВЦ флексибилен контролен кабел
