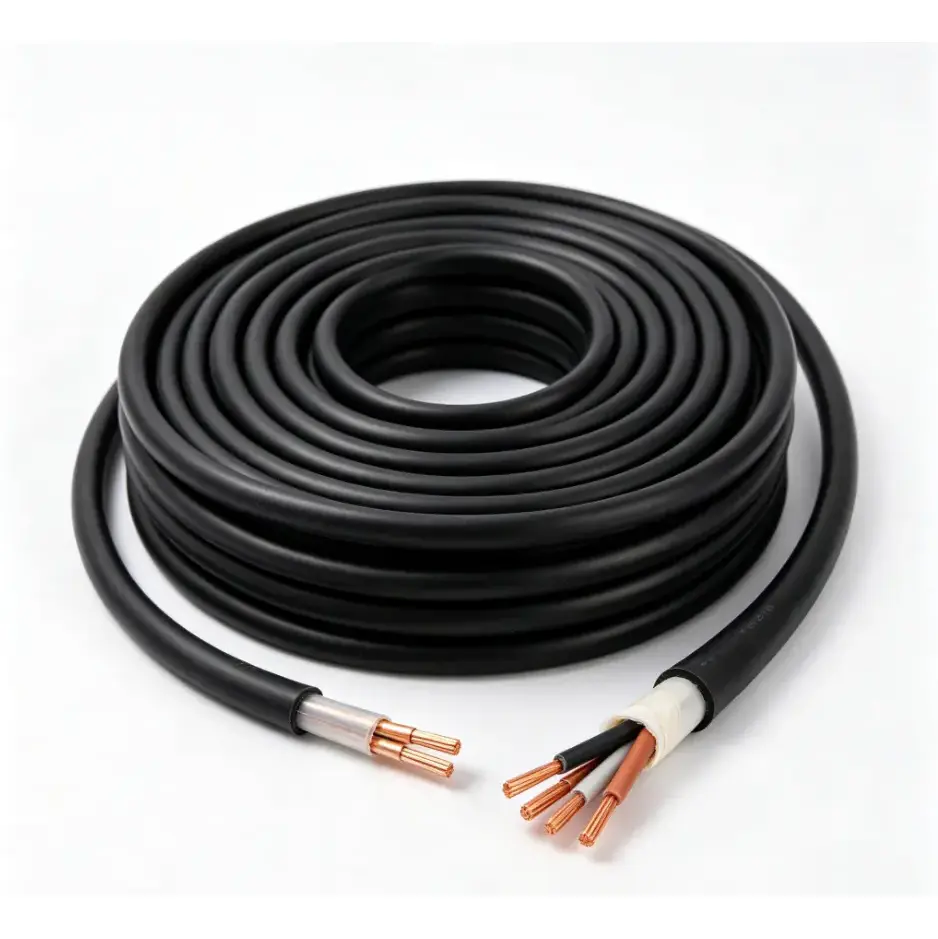

Бакарен ПВЦ огноотпорен флексибилен контролен кабел

Модели на производи: N(NH)-KVVR, N(NH)-KVVRP итн.

Бакарен ПВЦ огноотпорен флексибилен контролен кабел е дизајниран за контролни и сигнални кола каде флексибилната инсталација и барањата за отпорност на пожар треба да се земат заедно. Користи флексибилни бакарни проводници од класа 5, огноотпорен слој од мика-лента и екструдирана ПВЦ изолација и обвивка. Оваа конструкција е наменета да помогне во одржување на интегритетот на колото за одреден период под услови на пожар, во зависност од применливата конфигурација на кабелот и барањата за тестирање.

Флексибилната структура на спроводникот го прави кабелот погоден за контролни кабинети, системи за заштита од пожар, механичка и електрична опрема и индустриски кола за автоматска контрола каде што постојаното свиткување или ограничените простори за жици може да ја направат инсталацијата понапорна. Изборот на кабелот треба да се заснова на пресекот на проводникот, количината на јадрото, методот на инсталација, барањата за изведба на пожар и електричните карактеристики на поврзаната опрема.

Спецификација на производот Табела со димензии и технички параметри

Изградба и изведба

Кабелската конструкција комбинира флексибилен бакарен проводник со огноотпорен слој од мика-лента и ПВЦ изолација и обвивка. Секој дел има специфична функција во целокупната структура на кабелот, така што бараната спецификација треба да се избере според контролното коло, околината за инсталација и применливите барања за изведба на пожар.

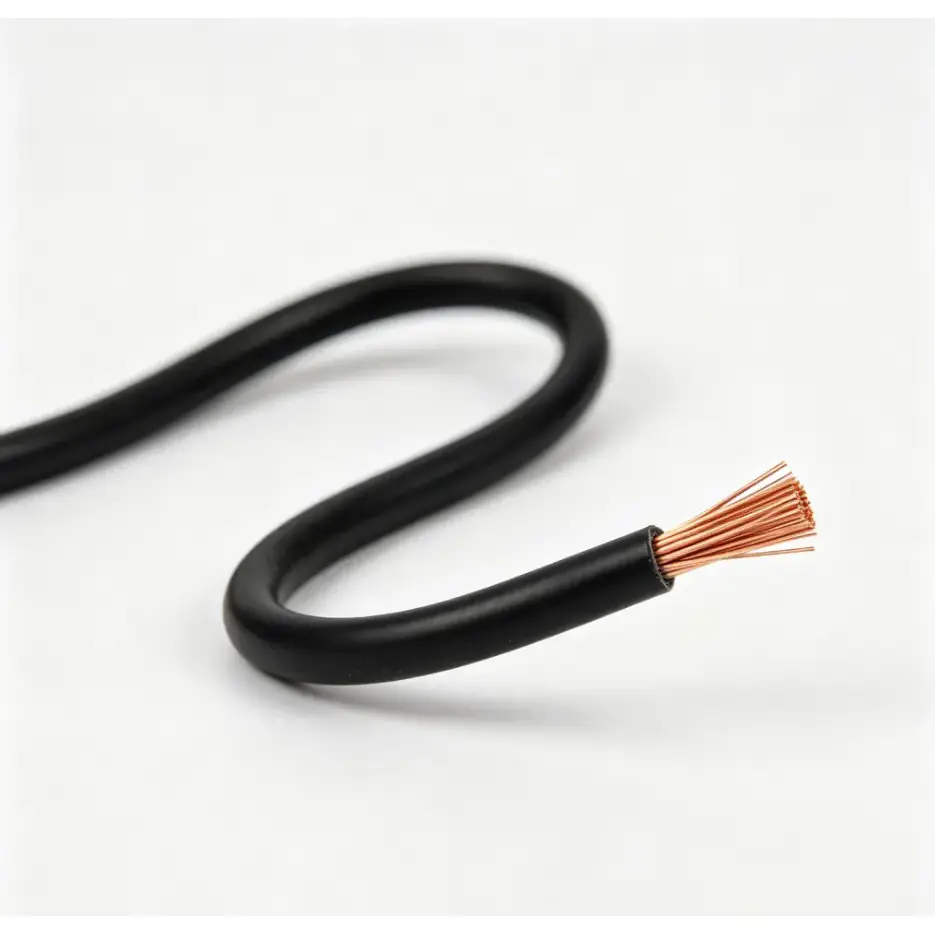

Флексибилен бакарен проводник од класа 5

Конструкцијата на проводникот со повеќе жици обезбедува поголема флексибилност од цврст проводник со ист номинален пресек. Ова е корисно за ожичување на кабинетот, приклучоци за опрема и инсталации каде што кабелот треба да помине низ ограничени простори или околу компонентите на опремата.

Слој отпорен на оган со мика-лента

Мика лента е вградена како огноотпорен слој околу проводникот. Во огноотпорна конструкција на кабел, овој слој е наменет да помогне во заштитата на проводната патека кога кабелот е изложен на покачени температури или пламен за времетраењето дефинирано со применливите услови за тестирање.

ПВЦ изолација и обвивка

Екструдираната ПВЦ изолација обезбедува електрично одвојување помеѓу спроводникот и околните компоненти на кабелот, додека надворешната обвивка обезбедува дополнителна механичка и заштита на животната средина. Дебелината на изолацијата варира во зависност од номиналниот пресек, како што е прикажано во табелата со спецификации погоре.

Каде што се користи

Бакарен ПВЦ огноотпорен флексибилен контролен кабел е наменет за контролни и сигнални жици каде што континуитетот на колото под специфицирани услови за пожар е важен дизајн. Типични апликации вклучуваат кабинети за контрола на пожар, системи за заштита од пожар на згради, механичка и електрична опрема, системи за контрола поврзани со моќност и инсталации за индустриска автоматизација.

Во затворени контролни кабинети или куќишта на опрема, флексибилната конструкција на проводникот може да го поедностави рутирањето во споредба со помалку флексибилните конструкции на кабел. За индустриски инсталации, конечниот избор треба да ја земе предвид и температурата на околината, распоредот на фиоката или каналот за кабел, барањата за свиткување, влагата, маслото или другата изложеност на околината и електричното оптоварување на поврзаното контролно коло.

Проверка на квалитет и спецификации

За овој тип на кабел, проценката на квалитетот треба да се заснова на мерливи конструктивни и електрични параметри, а не само на изгледот. Пресекот на проводникот, отпорноста на спроводникот, дебелината на изолацијата, огноотпорниот слој, количината на јадрото и применливите барања за пожарникарски перформанси треба да се проверат според договорената спецификација.

Пред производство или испорака, проектната документација може да се усогласи со потребниот модел, пресек, количина на јадро, тип на проводник и барања за тестирање. За инженерски апликации, клиентите исто така можат да потврдат дали се потребни дополнителни записи за инспекција, технички податоци или примероци пред производството на големо.

Што треба да се потврди пред да нарачате?

Соодветната спецификација зависи од системот за контрола и условите за инсталација. Пред да поставите нарачка, корисно е да ги потврдите следниве точки:

1. Пресек на проводникот според барањата на колото и применливите електрични пресметки.

2. Потребна количина на јадро и дали е потребна стандардна или приспособена конфигурација на јадрото.

3. Барања за изведба отпорни на пожар и важечки проект или стандард за тестирање.

4. Начин на инсталација, вклучително и ожичување на контролниот кабинет, инсталација на канал, инсталација на фиоката за кабел или поврзување на опремата.

5. Потребна должина на кабел, пакување, документација и барања за инспекција за проектот.

Најчесто поставувани прашања

1. Дали овој бакарен ПВЦ огноотпорен флексибилен контролен кабел може да го одржи континуитетот на колото за време на пожар?

Кабелот е дизајниран со огноотпорен слој од мика-лента за да помогне во одржувањето на проводната патека за одреден период под применливи услови за тестирање на пожар. Вистинските перформанси на отпорност на пожар зависат од конструкцијата на кабелот, начинот на инсталација и барањата за тестирање на наведениот производ.

2. Каков проводен материјал се користи во овој кабел?

Користи флексибилни бакарни проводници. Конфигурацијата на проводникот и максималниот дијаметар на една жица се разликуваат според номиналниот пресек, со соодветните вредности дадени во техничката табела.

3. Кои пресеци и основни количини се достапни?

Наведените пресеци се 0,5mm², 0,75mm², 1,0mm², 1,5mm², 2,5mm², 4mm² и 6mm². Препорачаните основни количини вклучуваат 2 до 61 јадра во конфигурациите прикажани во табелата, а приспособените основни количини може да се дискутираат според барањата на проектот.

4. Дали кабелот може да се прилагоди за проект?

Да. Количината на јадрото и должината на кабелот може да се прилагодат според спецификацијата на проектот. Пред производството, треба да се потврдат потребниот пресек на проводникот, конфигурацијата на јадрото, огноотпорната конструкција, условите за инсталација и барањата за документација.

5. Каде најчесто се користи овој тип на кабел?

Типични апликации вклучуваат кабинети за контрола на пожар, системи за заштита од пожар на згради, механичка и електрична опрема, индустриски контролни кола и други инсталации каде што се потребни флексибилни жици и огноотпорна конструкција на кабли.

6. Кои технички информации треба да се обезбедат за понуда?

За точна проверка на понудата и спецификациите, наведете го потребниот модел, пресек на проводникот, количината на јадрото, должината на кабелот, околината за инсталација и применливите барања за изведба на пожар. Доколку се достапни, цртежите на проектот или техничките спецификации исто така може да се користат за да се потврди конструкцијата на кабелот пред производството.
