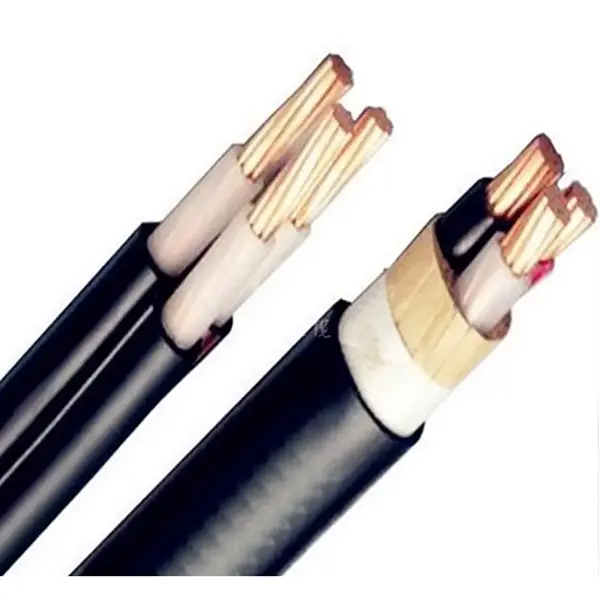

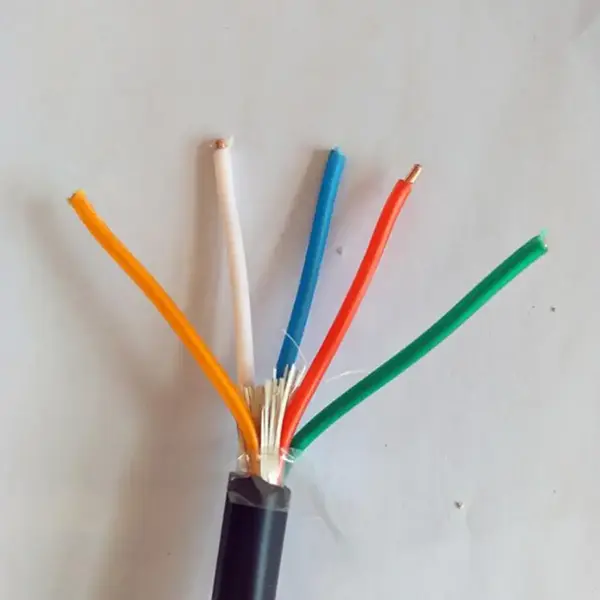

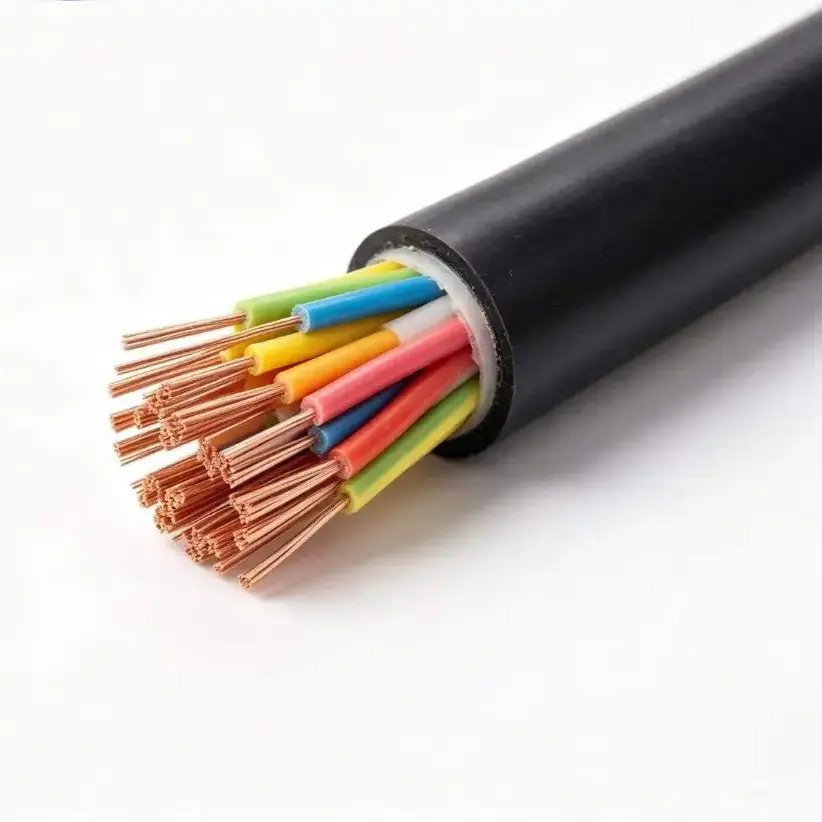

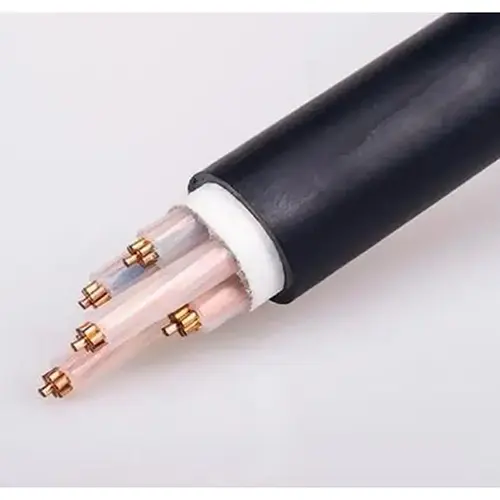

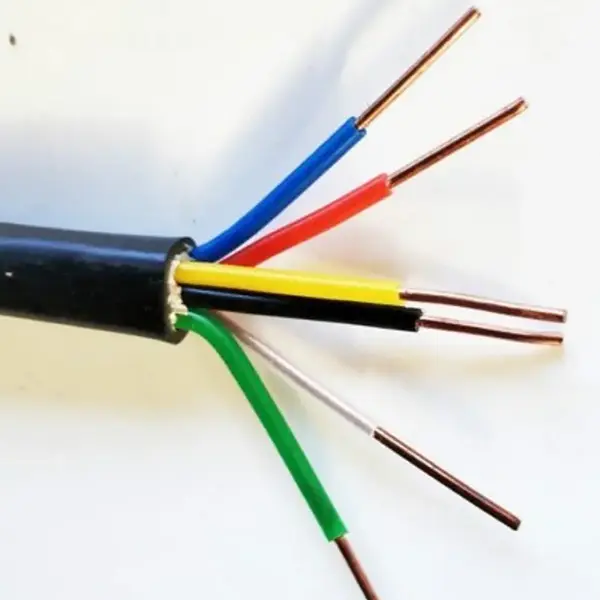

XLPE бакарен контролен кабел

Модели на производи: KYJV, KYJVP, KYJV22, KYJY, итн.

XLPE Бакарен контролен кабел се користи за нисконапонски контролни кола, инструменти и сигнални кола каде што изолациониот систем треба да одговара на покачени работни температури. Стандардната конструкција комбинира бакарни проводници без кислород со висока чистота со XLPE изолација и ПВЦ надворешна обвивка, со неоклопни, оклопни и оклопни конфигурации со челична лента достапни за различни услови на инсталација.

Доставените технички податоци одредуваат номинален напон од 450/750 V, максимална долгорочна работна температура од 90 °C и стандардни пресеци на проводниците од 0,75 до 6 mm². Во зависност од колото и начинот на поставување, кабелот може да се испорача со цврсти или флексибилни проводници, конфигурации на повеќе јадра, заштитна, оклопна или WDZ конструкција без чад со нула халоген.

Табела со спецификации, димензии и технички параметри на производот

Градежни и електрични карактеристики

1. XLPE изолација

Вкрстениот полиетилен го формира примарен изолационен слој. Доставената спецификација дава максимална долгорочна работна температура од 90 °C и краткорочна толеранција на преоптоварување од 130 °C. Овој температурен опсег е една од главните причини да се земе предвид изолацијата XLPE кога контролната инсталација може да работи над типичните услови за општа намена жици со изолација од PVC.

2. Опции за бакарни проводници

Проводникот е наведен како 99,99% бакар со висока чистота без кислород. KYJV користи цврст проводник од класа 1, додека KYJVR е наведен со флексибилен проводник од класа 5. Затоа, конструкцијата на проводникот може да се усогласи со фиксни жици или инсталации каде што е потребна дополнителна флексибилност.

3. ПВЦ обвивка и функционални варијанти

Стандардната надворешна обвивка е ПВЦ, со верзија на WDZ со нула халоген со слаб чад, достапна како надградена опција. Заштитениот KYJVP додава оклоп со бакарна плетенка, додека KYJV22 користи оклоп со челична лента за апликации за кои е потребна дополнителна механичка заштита. Овие варијанти овозможуваат конструкцијата на кабелот да се совпадне со околната инсталација наместо да се користи една конфигурација за секој проект.

Избирање на вистинската конфигурација

Количината на јадрото треба да одговара на бројот на контролни, инструменти или заштитни кола што ги опслужува кабелот. Стандардниот опсег опфаќа 2 до 61 јадра, додека пресеците на проводниците се движат од 0,75 до 6 mm². Потребната големина на проводникот треба да се определи од оптоварувањето на колото, дозволениот пад на напонот и условите за инсталација наместо да се избира само според бројот на јадра.

Условите за инсталација одредуваат дали е потребна дополнителна заштита. Неоклопниот KYJV или KYJVR е наменет за фиоки за кабли, внатрешни водови и фиксни жици со ровови за кабли. KYJVP може да се земе предвид каде електромагнетните пречки се загрижувачки, додека KYJV22 е наменет за одредени инсталации кои бараат оклоп од челична лента и механичка заштита. Испорачаните минимални вредности на радиус на свиткување, исто така, треба да се земат предвид при насочувањето.

Типични апликации

1. Енергија и електрична опрема

Кабелот може да се користи за нисконапонска контрола и ожичување на сигнал поврзани со PV опрема, системи за складирање енергија, инвертери, електрични кабинети и поврзана опрема. XLPE изолацијата го обезбедува наведениот 90 °C долгорочен работен температурен опсег за инсталации каде што температурите на околината или опремата бараат ова ниво на изведба на изолација.

2. Индустриска автоматизација

Контролните кабинети за машински алати, пумпи, вентилатори, PLC системи и процесна опрема може да бараат повеќежилни контролни жици со различни конфигурации на спроводници и инсталација. Верзиите со флексибилни проводници можат да го поедностават рутирањето околу терминалите и кабинетите на опремата, додека оклопните верзии се достапни за кола каде што треба да се решат електромагнетните пречки.

3. Општинска и градежна инфраструктура

Опсегот на кабли може да се користи во подземни комунални тунели, кабелски ровови, градежни електрични системи и други фиксни нисконапонски контролни инсталации. Онаму каде што каблите се изложени на дополнително механичко оптоварување или бараат директна конструкција за закопување, оклопната конфигурација KYJV22 обезбедува различна опција за инсталација.

4. Контрола и заштита на енергетскиот систем

Нисконапонските секундарни кола во трафостаниците, електраните, просториите за дистрибуција и електричната опрема можат да користат повеќежилни контролни кабли за добивање сигнал, испреплетување и контрола на опремата. Конечниот модел треба да се совпадне со функцијата на колото, големината на проводникот, барањата за заштита и методот на инсталација.

5. Извозна опрема и инженерски проекти

За извозно ориентирана електрична опрема и инженерски проекти, спецификацијата на кабелот треба да се потврди наспроти важечките проектни барања пред производството. Документацијата, должината на испорака, типот на макара и сите потребни записи за проверка може да се наведат заедно со моделот на кабелот и конструкцијата.

Технички проверки пред да нарачате

За понуда на проект, основните информации вообичаено вклучуваат модел на кабел, номинален напон, класа на проводник, пресек, количина на јадро и потребна должина. Ако кабелот ќе биде изведен во близина на опрема која генерира електромагнетни пречки, условот за заштита треба да се наведе посебно. Треба да се идентификува и директно закопување или изложена инсталација за да може да се оцени потребата од оклоп.

За извозни нарачки, пакувањето и документацијата треба да се потврдат во фазата на понуда. Во испорачаната спецификација се наведени пластични макари и фумигирани дрвени макари, заедно со приспособени должини за испорака. Пред производството, исто така, треба да се наведат посебни барања, како што е конструкцијата со нула халоген со малку чад на WDZ или верзии отпорни на ладно.

Најчесто поставувани прашања

1. Кои стандарди се наведени за овој кабел?

Доставените податоци за производот го наведуваат GB/T 9330 како национален стандард. Доколку за странски проект се потребни дополнителни стандарди, сертификати или документи за инспекција, тие барања треба да се потврдат според дестинацијата на пазарот и спецификацијата на проектот.

2. Кои големини на проводници и количини на јадра се достапни?

Стандардните пресеци на проводниците се 0,75, 1,0, 1,5, 2,5, 4 и 6 mm². Стандардните конфигурации на јадрата се движат од 2 до 61 јадра, вклучувајќи и повеќекратни брои на средни јадра. Специјални основни количини може да се произведуваат според барањата на проектот.

3. Која е работната температура на изолацијата XLPE?

Доставените технички податоци специфицираат максимална долгорочна работна температура од 90 °C и краткорочна толеранција на преоптоварување од 130 °C. Стандардна минимална температура на поставување е ≥0 °C, додека верзијата отпорна на ладно е наведена за директна инсталација на -30 °C.

4. Кога е потребна оклопна или оклопна верзија?

Заштитениот KYJVP може да се смета кога електромагнетните пречки треба да се контролираат во сигналното или контролното коло. Оклопниот KYJV22 е наменет за услови за поставување кои бараат дополнителна механичка заштита, вклучително и одредено директно подземно закопување. Барањата за минимален радиус на свиткување се различни за неоклопни, заштитени и оклопни конструкции.

5. Кои електрични тестови се наведени пред испораката?

Доставената спецификација наведува отпор на изолација од ≥1000 MΩ·km на 20 °C и тест за отпорен напон на готов производ од 3000V/5 мин без дефект. Табелата, исто така, наведува целосна проверка пред испораката. Сите барања за инспекција специфична за проектот или тестирање од трета страна треба да се потврдат пред производството.

6. Дали должината на испораката и конструкцијата на кабелот може да се прилагодат?

Да. Доставените податоци ги наведуваат приспособените должини на испорака со наведена толеранција на должина од ±0,5%. Специјални количини на јадро, флексибилна конструкција на проводници, оклоп, оклоп, WDZ конструкција со нула халоген со слаб чад и верзии отпорни на ладно може да се специфицираат според барањата на проектот.
