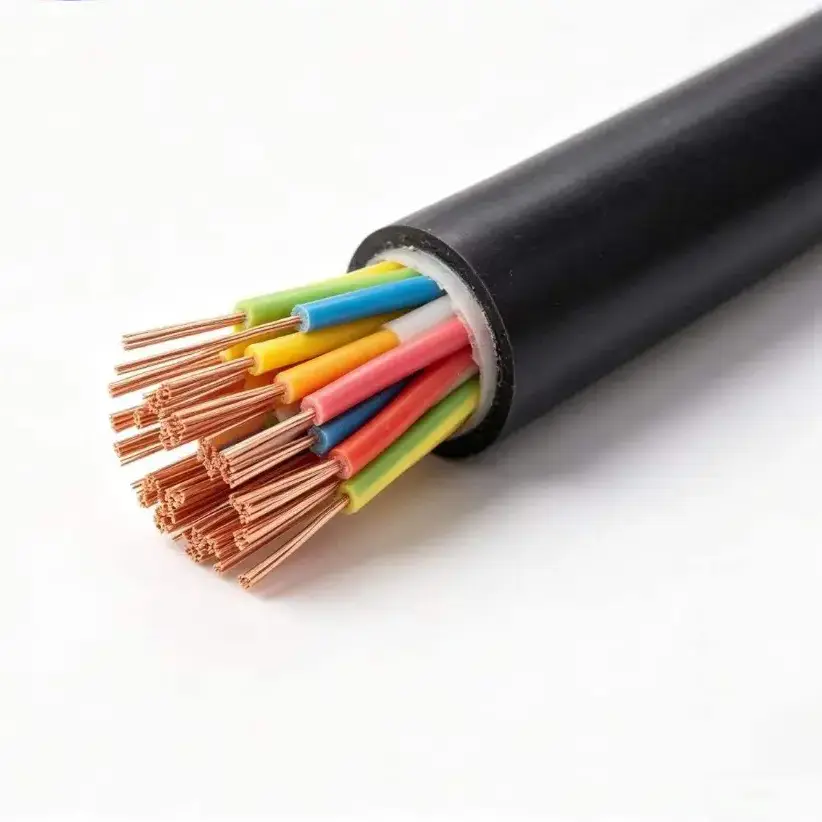

Бакарен контролен кабел XLPE отпорен на оган

Модели на производи: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 итн.

Во системите за заштита од пожар и контрола во итни случаи, контролниот кабел мора да продолжи да пренесува електрични сигнали кога е изложен на ненормална топлина или оган. XLPE Огноотпорен бакарен контролен кабел е наменет за овие нисконапонски кола, покривајќи ги конфигурациите за внатрешно рутирање, заштитени сигнални жици и механички заштитени инсталации. Нејзиниот асортиман на производи вклучува неоклопни, заштитени и оклопни конструкции за да одговараат на различни услови за поставување.

Кабелот вклучува бакарен проводник, XLPE изолација и двослојна синтетичка мика лента отпорна на оган. Доставените технички податоци специфицираат максимална долгорочна работна температура од 90℃ за изолацијата XLPE. Бројот на јадрата, пресекот на проводникот, оклопот и оклопот може да се изберат според контролното коло, поврзувањето на опремата и начинот на инсталација.

Табела со спецификации, димензии и технички параметри на производот

Конструкција и огноотпорни перформанси

Бакарен проводник со висока чистота

Доставената спецификација идентификува 99,99% бакар без кислород со висока чистота како проводен материјал. Цврстите проводници од класа 1 се наведени за N-KYJV, додека флексибилните конфигурации на проводници се достапни за соодветните флексибилни модели. Наведени се пресеци од 0,75 до 6 mm² и големини од 2 до 61, што овозможува усогласување на конфигурацијата на кабелот со различни распореди на контролните кола.

XLPE изолација

XLPE вкрстено поврзан полиетилен го формира примарен изолационен слој. Техничките податоци одредуваат максимална долгорочна работна температура од 90℃ и краткорочна толеранција на преоптоварување од 130℃. Овој температурен опсег треба да се земе предвид заедно со оптоварувањето на проводникот, амбиенталните услови и вистинското опкружување за инсталација при изборот на кабелот.

Двослојна огноотпорна структура на мика

Огноотпорниот слој се состои од двослојна обвивка од синтетичка мика лента. Според испорачаната спецификација, кабелот може да остане под напон 90 минути при температура на отворен оган не пониска од 830℃. Затоа, огноотпорниот слој е клучен дел од конструкцијата на кабелот за кола за контрола на итни случаи и сигнали каде што е специфицирано континуираното работење на колото.

Надворешна обвивка против пламен

Надворешната обвивка е наведена како полиолефин отпорен на пламен. Покрај заштитата на внатрешната структура на кабелот за време на инсталацијата и сервисирањето, обвивката е наменета да го ограничи ширењето на пламенот под наведените услови за изведба на пожар.

Модели за различни услови за инсталација

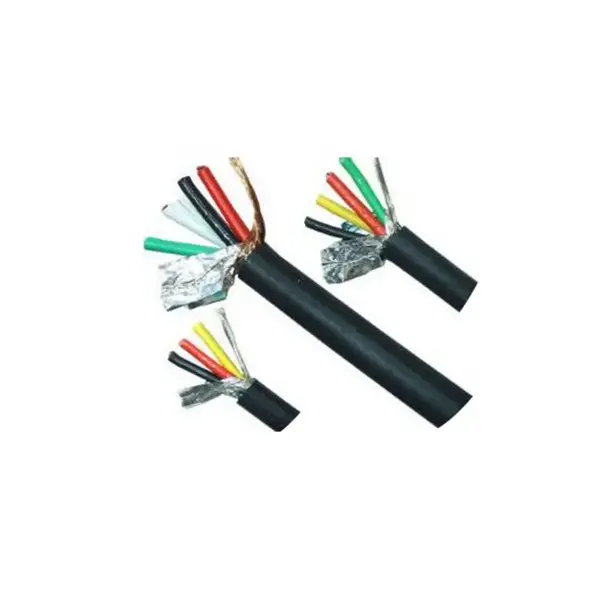

Неоклопната конструкција NH-KYJY/NH-KYJYR има минимален радиус на свиткување од 6 пати поголем од надворешниот дијаметар на кабелот и може да се користи за фиоки за кабли, внатрешни проводи и ровови за кабли. Онаму каде што електромагнетните пречки се загрижени, заштитената NH-KYJYP конфигурација обезбедува заштита со бакарна плетенка со одредена покриеност од најмалку 80%.

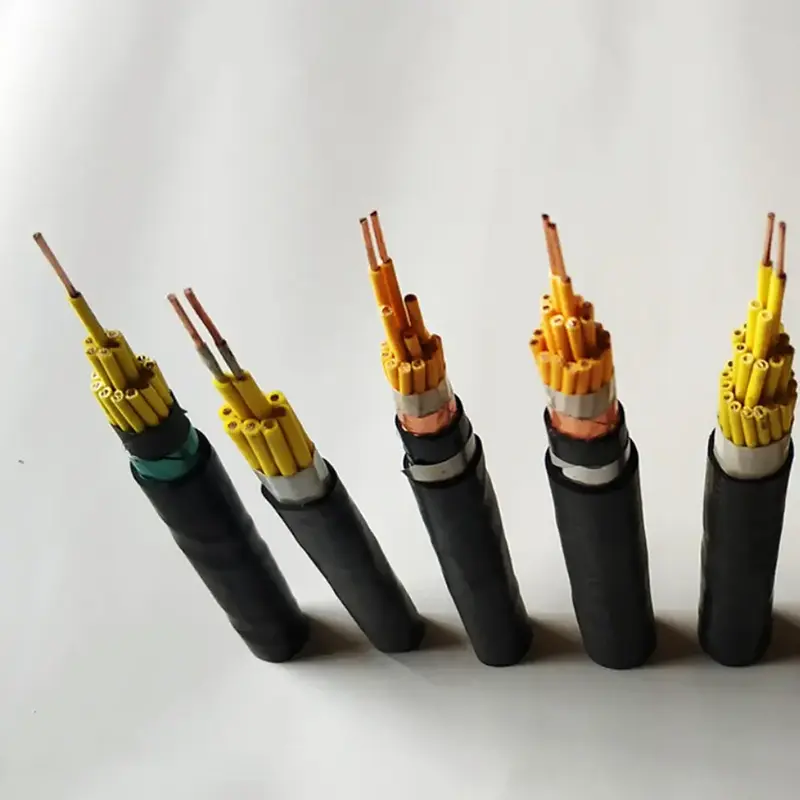

За правци изложени на механички притисок или подземна инсталација, N-KYJV22 и N-KYJY23 се наведени со двослоен оклоп од челична лента и минимален радиус на свиткување од 12 пати поголем од надворешниот дијаметар на кабелот. Начинот на инсталација, механичката изложеност, условите за закопување и потребното ниво на заштита треба да се потврдат пред да се избере оклопната конструкција.

Каде што се користи кабелот

Системи за противпожарна заштита

Контролните и сигналните кола за аларми за пожар, пумпи со прскалки, вентилатори за издувни гасови од чад, затворачи за пожар и осветлување за итни случаи можат да го користат кабелот каде што потребната отпорност на пожар и електричните параметри одговараат на спецификацијата на проектот.

Подземни и затворени објекти

Тунели, сеопфатни комунални коридори, подземни паркинг места и други затворени простори може да бараат огноотпорни контролни жици за опрема за итни случаи и системи за поврзување за заштита од пожар.

Ново-енергетски капацитети

Фотоволтаичните централи, просториите за опрема за складирање енергија и инфраструктурата за полнење може да вклучуваат кола за контрола на итни случаи каде што температурата, перформансите на пожарот и условите за инсталација треба да се земат заедно.

Јавни и високонаселени згради

Болниците, училиштата, трговските центри, аеродромите и деловните згради може да бараат огноотпорни контролни кола за системите за итни случаи и опремата за сервисирање на згради.

Индустриски капацитети

Металуршките, хемиските и другите индустриски постројки можат да користат огноотпорни контролни жици за исклучување на опремата, аларм, итна вентилација и поврзани контролни функции, што е предмет на важечките проектни барања.

Извезена електрична опрема

Кабелот може да биде наведен како дел од електромеханичка опрема или системи за заштита од пожар наменети за проекти во странство, со потребните стандарди, документација за тестирање и пакување потврдени според дестинацијата на пазарот.

Техничка верификација и размислувања за набавки

За огноотпорен контролен кабел, верификацијата треба да покрива повеќе од материјалот на проводникот. Пресекот на проводникот, количината на јадрото, отпорот на изолација, резултатот од отпорен напон, огноотпорниот слој, материјалот на обвивката и применливите услови за инсталација треба да одговараат на спецификацијата на проектот.

Доставените податоци специфицираат 3000 V/5 мин за тестот за отпорен напон на готовиот производ и отпор на изолација од најмалку 1000 MΩ·km на 20℃. За набавка на проекти, потребните извештаи за тестирање, документите за сертификација и применливите стандарди на пазарот на дестинација треба да се потврдат според точниот модел на кабелот, а не со категоријата на производи како целина.

За нарачки за извоз, амбалажата може да се организира со обвивка од пластична фолија и пластични или фумирани дрвени макари според доставената спецификација. Идентификацијата на јадрото, должината на испорака и сите барања за заштита, оклоп или конструкција без халогени со слаб чад треба да бидат вклучени во спецификацијата на нарачката.

Како да го одредите кабелот за проект

Прво потврдете го напонот на контролното коло и потребното ниво на пожарникарски перформанси. Потоа определете го пресекот на проводникот и бројот на јадра според поврзаната опрема и дизајнот на колото. Ако трасата на кабелот минува низ област со електромагнетни пречки, може да се земе предвид заштитена конструкција. За директно погребување или механички изложени правци, може да биде потребен оклопен модел.

Трасата на инсталација го одредува и минималниот радиус на свиткување. Неоклопните верзии бараат најмалку 6 пати поголем од надворешниот дијаметар на кабелот, за оклопните верзии најмалку 8 пати, а на наведените оклопни верзии најмалку 12 пати. За проекти кои вклучуваат тунели, болници, трговски центри или други локации со висока пополнетост, потребната конструкција на халоген без ниско чад или друга специјална конструкција на кабел треба да се потврди во спецификацијата на проектот пред да се нарача.

Најчесто поставувани прашања

1. Кој стандард е наведен за овој кабел?

Доставената техничка табела го идентификува GB/T 9330 како применлив стандард за производот. За проекти во странство, потребниот меѓународен стандард, документите за сертификација и барањата за тестирање треба да се потврдат според дестинацијата на пазарот и точната конструкција на кабелот.

2. Каква е конструкцијата отпорна на оган и колку долго колото може да остане под напон?

Кабелот користи двослојна синтетичка мика лента како огноотпорен слој. Доставените технички податоци специфицираат континуирано напојување 90 минути при температура на отворен оган не пониска од 830℃. Вистинската класификација на отпорност на пожар и документацијата за тестирање треба да се проверат според нарачаниот модел и применливиот проектен стандард.

3. Кои големини на проводници и количини на јадра се достапни?

Наведените стандардни пресеци на проводниците се 0,75, 1,0, 1,5, 2,5, 4 и 6 mm². Стандардните серии на јадра вклучуваат 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 и 61 јадра. Специјалните брои на јадра може да се дискутираат според барањата на проектот.

4. Дали се достапни оклопни и оклопни верзии?

Да. Заштитениот NH-KYJYP е наведен со оклоп со бакарна плетенка и стапка на покриеност од најмалку 80%. N-KYJV22 и N-KYJY23 се наведени со двослоен оклоп со челична лента. Моделот треба да се избере според електромагнетните пречки, механичката изложеност и методот на инсталација.

5. Каков радиус на свиткување треба да се одржува за време на инсталацијата?

Според доставената спецификација, неоклопниот NH-KYJY/NH-KYJYR бара минимален радиус на свиткување од 6 пати поголем од надворешниот дијаметар на кабелот, заштитениот NH-KYJYP бара најмалку 8 пати, а оклопниот N-KYJV22 или N-KYJY23 бара најмалку 12 пати.

6. Кои информации се потребни за понуда?

Ве молиме наведете го бараниот модел, пресек на проводникот, количината на јадрото, должината на кабелот, номиналниот напон, методот на поставување и околината за инсталација. Доколку е потребна заштита, оклоп со челична лента, конструкција без халоген со малку чад, посебна должина на испорака или пакување за извоз, треба да се вклучат и овие детали за да може точно да се усогласат спецификацијата и документацијата.
