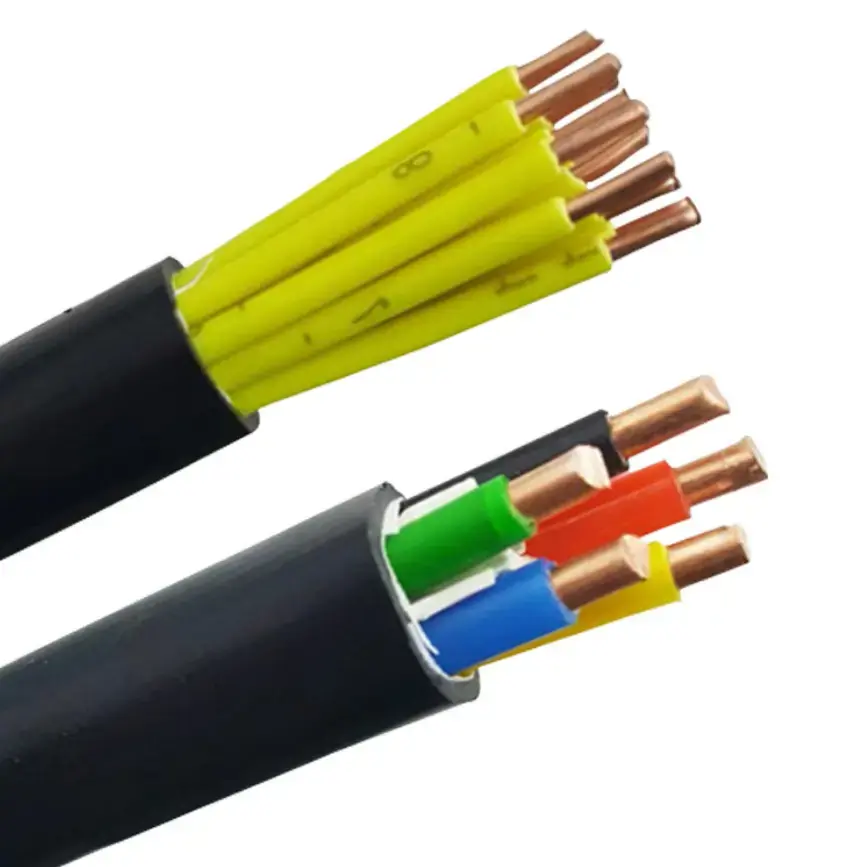

Бакарен ПВЦ Контролен кабел за отпорен на пламен

Модели на производи: ZR-KVV имено Z(A,B,C,D)-KVV, ZR-KVVP имено Z(A,B,C,D)-KVVP, ZR-KVV22 имено Z(A,B,C,D)-KV22, итн.

Бакарен ПВЦ Контролен кабел за отпорен на пламен е контролен кабел од 450/750 V што користи бакарни спроводници со висока чистота без кислород, мика лента и ПВЦ изолација и обвивка отпорна на пламен. Цврсти конструкции од класа 1, флексибилни спроводници од класа 2 и класа 5 се достапни за различни услови на жици. Кабелот е наменет за контрола, следење и помошни кола во индустриски објекти, згради и други нисконапонски електрични системи каде што се потребни перформанси отпорни на пламен и огноотпорни.

Конструкцијата на кабелот може да вклучува и опционално плетење од бакарна жица или заштитна лента со бакарна лента, со количини на јадро од 2 до 61 јадро. Оттука, изборот може да се заснова на типот на проводникот, пресекот, количината на јадрото, барањата за заштита, методот на инсталација и применливите барања за изведба на пожар на проектот.

Спецификација на производот Табела со димензии и технички параметри

Изградба и изведба

Опции за проводници за различни услови за поврзување

Кабелот е достапен со цврсти, заглавени или флексибилни бакарни проводници. Цврсти и заглавени конструкции може да се користат таму каде што трасата на кабелот е релативно фиксирана, додека флексибилните проводници се попогодни за ожичување на кабинетот, приклучоци за опрема и инсталации кои бараат полесно ракување со кабелот. Соодветната конструкција на проводникот треба да се избере според методот на инсталација и механичките барања.

Мика лента и ПВЦ изолација

Мика лента го формира огноотпорниот слој околу проводникот, додека ПВЦ ја обезбедува главната електрична изолација. Надворешната обвивка е исто така направена од ПВЦ отпорен на пламен. Оваа комбинација му дава на кабелот и дефинирана конструкција отпорна на оган и карактеристики отпорни на пламен за применливата конфигурација на кабелот.

Изборна заштита

За кола каде што треба да се земат предвид електромагнетните пречки, плетењето на бакарна жица или обвивката со бакарна лента може да се наведе како заштитен слој. Наведената стапка на заштитна покриеност е ≥80%. Заштитената конструкција треба да се избере според типот на сигналот, околната електрична опрема и околината за инсталација.

Каде што кабелот одговара на практичните барања за ожичување

Бакарен ПВЦ Контролен кабел за отпорен на пламен може да се конфигурира и за фиксни и за пофлексибилни услови за контролно поврзување. Ова ја намалува потребата за избор на сосема различни конструкции на проводници кога проектот содржи контролни кабинети, приклучоци за опрема и фиксни кабли во рамките на истиот електричен систем.

За кола што носат сигнали за контрола и следење, отпорот на проводникот е важна спецификација наместо едноставно опис на материјалот. Техничката табела ги дава барањата за отпорност на изолација, отпорен напон и отпорност на проводник што може да се користат за техничка потврда пред да се нарача.

Онаму каде што заштитата од пожар е дел од електричниот дизајн, карактеристиките на каблите отпорни на пламен и огноотпорни треба да се проценат заедно со насочувањето на кабелот, методите за поддршка и барањата на целосниот систем за заштита од пожар. Изведбата на кабелот не треба да се разгледува независно од методот на инсталација.

Апликативни сценарија

1. Системи за заштита од пожар: контролни кабинети за заштита од пожар, кола поврзани со аларм, опрема за издувни гасови и системи за контрола на пумпата за пожар.

2. Објекти за напојување: Електрични контролни ормари, помошни кола од генератор и контролни или сигнални жици во просториите за дистрибуција на електрична енергија.

3. Индустриска автоматизација: Контролни системи за производни линии, машини и процесна опрема каде што е потребна конструкција на кабли отпорни на пламен.

4. Електрични системи за згради: системи за контрола на лифтот, централна опрема за климатизација, подрумски машински простории и други апликации за автоматизација на згради.

5. Општа индустриска опрема: опрема за третман на отпадни води, линии за сушење, машински алати и други помошни контролни кола.

Квалитетна и техничка верификација

За техничка набавка, главните точки за верификација вклучуваат конструкција на спроводникот, пресек на проводникот, дебелина на изолација од ПВЦ, отпор на изолација, отпорен напон, отпорност на проводникот, заштитна конфигурација и специфицирани барања за огноотпорни перформанси. Овие параметри обезбедуваат попрактична основа за прифаќање на производот отколку општите описи на квалитетот на кабелот.

Qiancheng може да ги обезбеди применливите спецификации на производот и техничката документација според нарачаната конфигурација на кабелот. За инженерски и извозни проекти, барањата за тест извештаи, сертификати, записи за инспекција, пакување и должина на кабел треба да се потврдат пред производството.

Водич за избор на спецификации

Пресек на проводник

Достапниот пресек на проводникот е од 0,5 mm² до 10 mm². Изборот треба да се заснова на функцијата на колото, електричното оптоварување, дозволената отпорност на проводникот и применливите барања за инсталација.

Основна количина

Стандардната конфигурација опфаќа 2 до 61 јадра. Количината на јадрото треба да се определи од бројот на контролни, мониторинг и помошни кола потребни од опремата или проектот.

Барања за заштита

Онаму каде што пречки во сигналот е загрижен, може да се земе предвид плетенка на бакарна жица или заштита од бакарна лента. Потребниот метод на заштита треба да се потврди во согласност со електричната средина и барањата на контролниот систем.

Изведба на пожар

Техничката табела одредува состојба на изложеност на пожар не помала од 830℃ за 90 минути и барања за отпорност на пламен според GB/T 19666. Потребната состојба за тестирање и документација треба да се потврдат во однос на вистинската спецификација на проектот пред да се нарача.

Најчесто поставувани прашања

1. Кои стандарди се наведени за овој кабел?

Техничките податоци упатуваат на GB/T 9330 за отпорност на DC проводник и GB/T 19666 за наведените барања за отпорност на пламен. Секоја дополнителна сертификација или документација за тестирање потребна за извозен проект треба да се потврди според нарачаната конфигурација на кабелот.

2. Какви спроводнички конструкции се достапни?

Кабелот може да се конфигурира со цврсти цврсти проводници или повеќежилни флексибилни проводници. Соодветната конструкција зависи од тоа дали инсталацијата е фиксирана, мината низ контролниот кабинет или бара поголема флексибилност за време на инсталацијата.

3. Кои пресеци и основни количини се достапни?

Наведените пресеци на проводниците се движат од 0,5 mm² до 10 mm², со количини на јадра од 2 до 61 јадро. Конечната комбинација треба да се потврди според дизајнот на колото и конфигурацијата на кабелот.

4. Дали кабелот може да биде заштитен?

Да. Плетенка од бакарна жица или обвивка од бакарна лента може да се наведат како изборен заштитен слој, со наведена стапка на заштитна покриеност од ≥80%.

5. Каде најчесто се користи овој бакарен ПВЦ ретардант на пламен контролен кабел?

Се користи за контрола, следење и помошни кола во системи за заштита од пожар, енергетски објекти, опрема за индустриска автоматизација, градежни електрични системи и други индустриски апликации каде што се потребни наведените карактеристики на отпорност на пламен и отпорност на оган.

6. Кои информации се потребни за понуда?

Обезбедете го потребниот модел, типот на проводникот, пресекот, количината на јадрото, барањата за заштита, должината на кабелот, околината за инсталација и применливите барања за пожарникарски перформанси. Сите потребни извештаи за инспекција, сертификати или извозна документација исто така треба да се наведат однапред.
