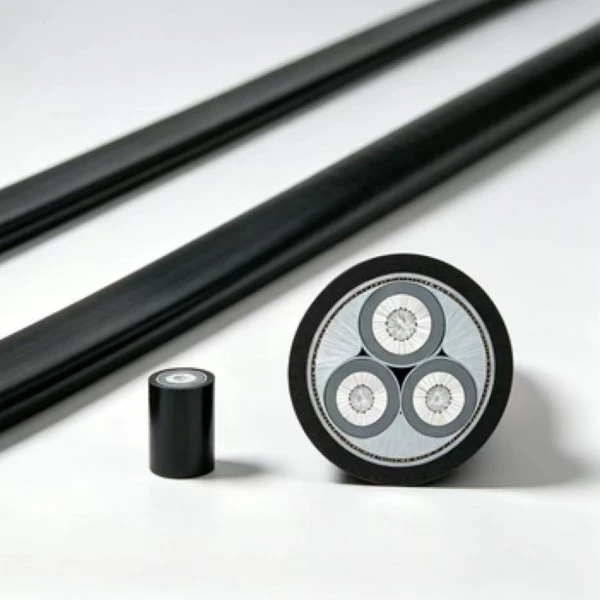

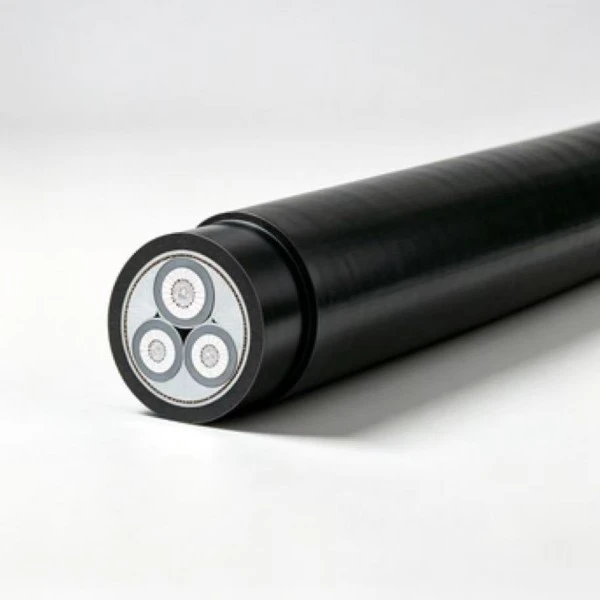

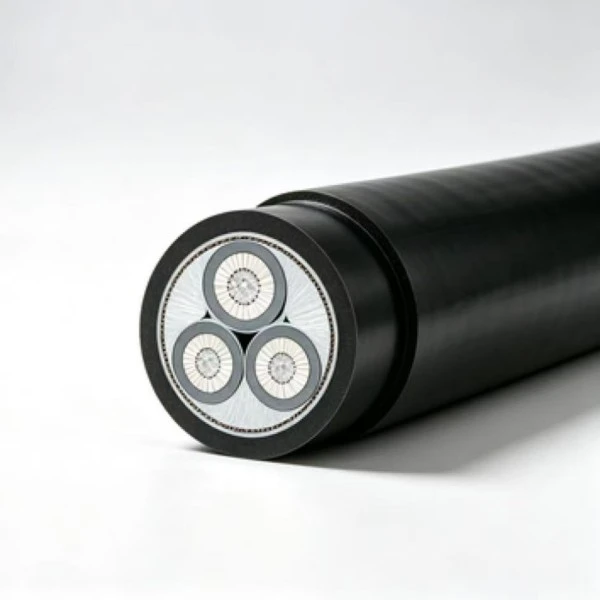

Алуминиумски ПВЦ нисконапонски кабел за напојување

Модели на производи: VLV, VLV6(2)2, VLY, VLV6(2)3, итн.

Алуминиумски ПВЦ нисконапонски кабел за напојување прифаќа алуминиумски проводници со висока чистота кои имаат стабилна спроводливост и мала тежина за лесна инсталација, што значително ги намалува трошоците за набавка на проектот. Оценет за нисконапонски пренос на енергија од 0,6/1 kV, одговара на повеќе услови за фиксно поставување, вклучително и апликации за внатрешни, надворешни и кабелски ровови.

Димензии на производот и технички параметри

Технички перформанси

Радиус на свиткување:

Дозволен радиус на свиткување за едножилни кабли: \(20\times(d+D)\pm5\%\)

Дозволен радиус на свиткување за кабли со повеќе јадра: \(15\times(d+D)\pm5\%\)

D = Вистински надворешен дијаметар на кабелот (mm)

d = Реален дијаметар на проводникот (mm)

Температура на поставување:

Пред-загревањето треба да се изврши пред положување ако температурата на околината е под 0℃.

Разлика во висина на положување:

Нема ограничувања за вертикалната висинска разлика за поставување на кабелот.

Коефициенти за корекција на пропустливост при различни амбиентални температури

Сценарија за поставување и примена

Внатрешно фиксно поставување во фабрички простории

Широко се користи за нисконапонски кола за дистрибуција на електрична енергија во фабрички работилници и магацини, распоредени по ѕидови и фиоки за кабли. Со стабилна структура на кабелот и сигурна заштита од ПВЦ изолација, алуминиумскиот ПВЦ нисконапонски кабел за напојување ги задоволува барањата за напојување за фабричка опрема со електрична енергија. Со удобна конструкција, тој е погоден за дистрибуција на електрична енергија на долги затворени простории.

Надворешно изложено поставување

Може да се монтира над ѕидовите на фабричките соединенија и столбовите за комунални услуги. Надворешната обвивка од ПВЦ поседува одлична отпорност на стареење против ерозија на сончева светлина, ветер и дожд. Најчесто се применува за дистрибуција на електрична енергија во градовите и за надворешни главни линии за напојување на индустриските паркови за да се намалат вкупните трошоци за набавка на проектот.

Поставување во кабелски ровови / тунели

Инсталиран во подземни кабелски ровови и сеопфатни комунални тунели. Вентилираната средина обезбедува поволни перформанси за дисипација на топлина и ја олеснува проверката и одржувањето на колото во подоцнежните фази. Тој е опширно усвоен во општинските придружни објекти и подземните системи за дистрибуција на електрична енергија на индустриските паркови.

Директно закопана почва

Може директно да се закопа во подземна почва со основни заштитни мерки. Погоден за проекти за приградски патишта, реновирање на рурална електрична мрежа и надворешни линии за напојување на индустриски паркови. Лесниот кабел со алуминиумски проводник ги намалува тешкотиите во транспортот и влечењето на кабелот и одговара на големи инфраструктурни проекти.

Нови проекти за реновирање на рурална електрична мрежа

Претпочитана опција за рурални главни линии за дистрибуција на електрична енергија со истакнати перформанси. Се користи за нисконапонски пренос на енергија од селските трансформатори до крајните корисници. Покажува големи предности за големи набавки и е широко користен кабел за проекти за надградба на руралните енергетски мрежи.

Најчесто поставувани прашања

П1: Каков рејтинг на напон е применлив и дали кабелот може да се користи за проекти на отворено?

О: Алуминиумски ПВЦ нисконапонски кабел за напојување е оценет на 0,6/1 kV за конвенционална нисконапонска дистрибуција на електрична енергија. Во зависност од конструкцијата на кабелот и условите на локацијата, методите на инсталација може да вклучуваат отворено надземно рутирање, ровови за кабел и одредени апликации директно закопани. ПВЦ обвивката обезбедува отпорност на нормална изложеност на отворено, но долготрајната сончева светлина, влага, температура и механички услови треба да се земат предвид при изборот на кабел.

П2: Кој е минималниот радиус на свиткување? Дали кабелот може да се инсталира на ниски температури?

О: За едножилни кабли, наведеното барање за свиткување е 20 × (d + D) ± 5%, предмет на применливата спецификација на производот. Кога температурата на околината за поставување е под 0℃, треба да се изврши соодветно загревање пред инсталацијата. Директната инсталација без потребната температурна обработка треба да се избегнува бидејќи ПВЦ со ниски температури може да стане помалку флексибилен и поподложен на механички оштетувања.

П3: Дали се достапни различни пресеци на проводниците и прилагодени должини на кабли?

О: Наведената палета на производи опфаќа пресеци на проводници од 1,5 mm² до 1000 mm². Стандардните спецификации може да се доставуваат според достапноста на производството, додека барањата за сечено до должина и означувањето на кабелот може да се дискутираат за нарачки на проекти. И количините на примероци и поголемите нарачки во странство може да се прегледаат според бараната спецификација и количина.

П4: Кои се предностите на алуминиумските проводници во споредба со бакарните проводници?

О: Алуминиумот има помала густина од бакарот, така што кабелот со алуминиумски проводник може да ја намали вкупната тежина на кабелот и да го олесни транспортот и ракувањето со инсталацијата. Неговиот материјален трошок може да биде и помал од бакар, што може да биде релевантно за кола на долги растојанија и поголеми количини за набавка. Изборот треба да го земе предвид тековниот капацитет, падот на напонот, должината на кабелот, начинот на инсталација и вкупните трошоци на проектот.

П5: Дали може да се обезбедат извештаи за тестови на англиски јазик и технички документи за проекти во странство?

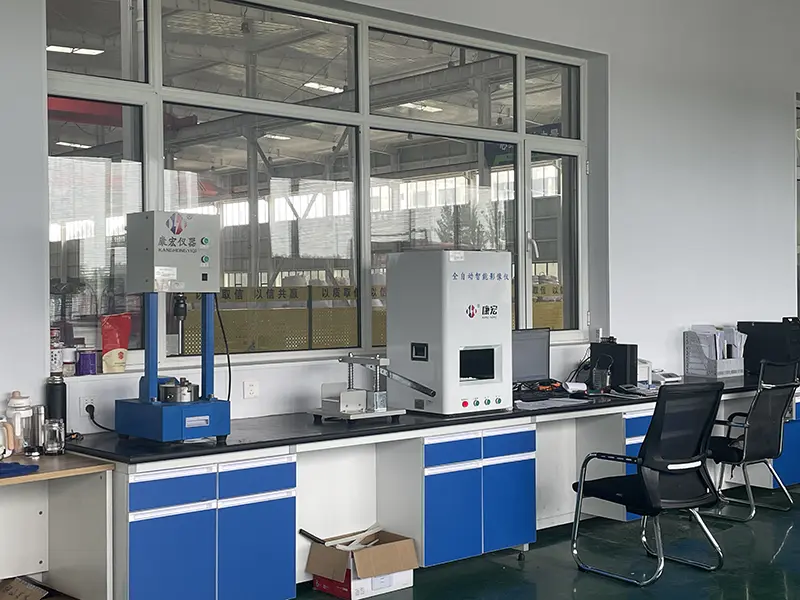

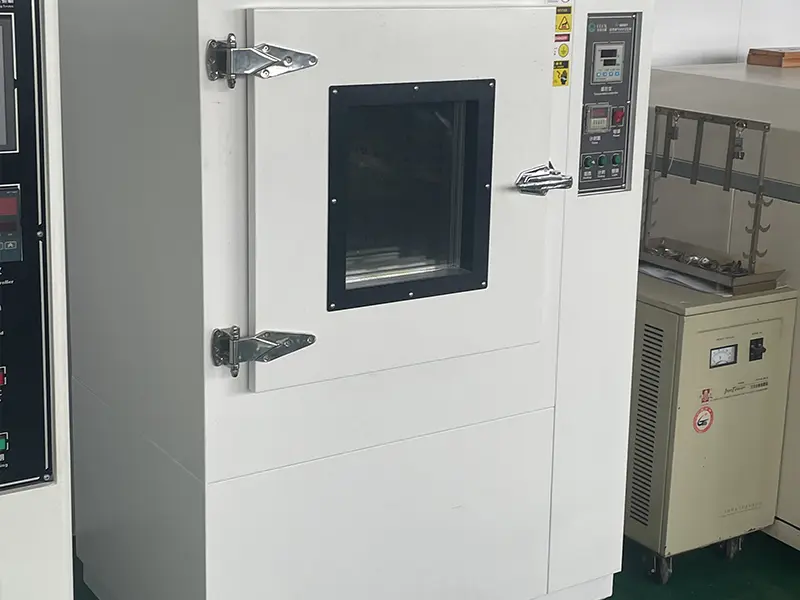

О: Записите за фабричка инспекција и релевантните извештаи за електрични тестови може да се обезбедат според спецификациите на производот и барањата за нарачка. Документи на англиски јазик, исто така, може да се подготват за преглед на проекти во странство или царинска документација кога тоа е потребно. Точниот пакет на сертификат и тест-извештај треба да се потврдат во согласност со дестинацијата на пазарот и барањата за прифаќање на проектот.

П6: Дали е потребна дополнителна заштита за директно закопана инсталација?

О: Директно закопување може да се земе предвид кога почвата и условите за инсталација се во рамките на наведениот опсег на примена. Се препорачуваат дополнителни заштитни чаури или канали каде што кабелот може да биде изложен на силни киселинско-алкални услови, прекумерна влага, механички удари или други ненормални фактори на животната средина. Длабочината на закопувањето, одводот и механичката заштита исто така треба да ги следат важечките барања за инсталација.

П7: Кои фактори го одредуваат времето на испорака? Дали е можно забрзано производство?

О: Времето на испорака зависи од спецификацијата на кабелот, пресекот на проводникот, количината на нарачка, распоредот на производство и барањата за пакување или документација. Стандардните спецификации може да имаат пократко време кога се достапни производствените капацитети и материјали. За нарачки прилагодени или големи количини, потребното количество и целниот датум на испорака треба да се потврдат однапред за да може соодветно да се организира распоредот за производство.

П8: Како температурата на околината влијае на долгорочниот капацитет за носење струја?

О: Дозволената струја се намалува како што се зголемува температурата на околината бидејќи дисипацијата на топлина станува помалку ефективна. Затоа, при изборот на големината на проводникот и методот на инсталација треба да се земе предвид применливиот коефициент за корекција на температурата. За затворени или слабо проветрени локации каде што температурата на околината останува над 40℃, може да биде потребна дополнителна термичка проценка пред конечниот избор на кабел.
