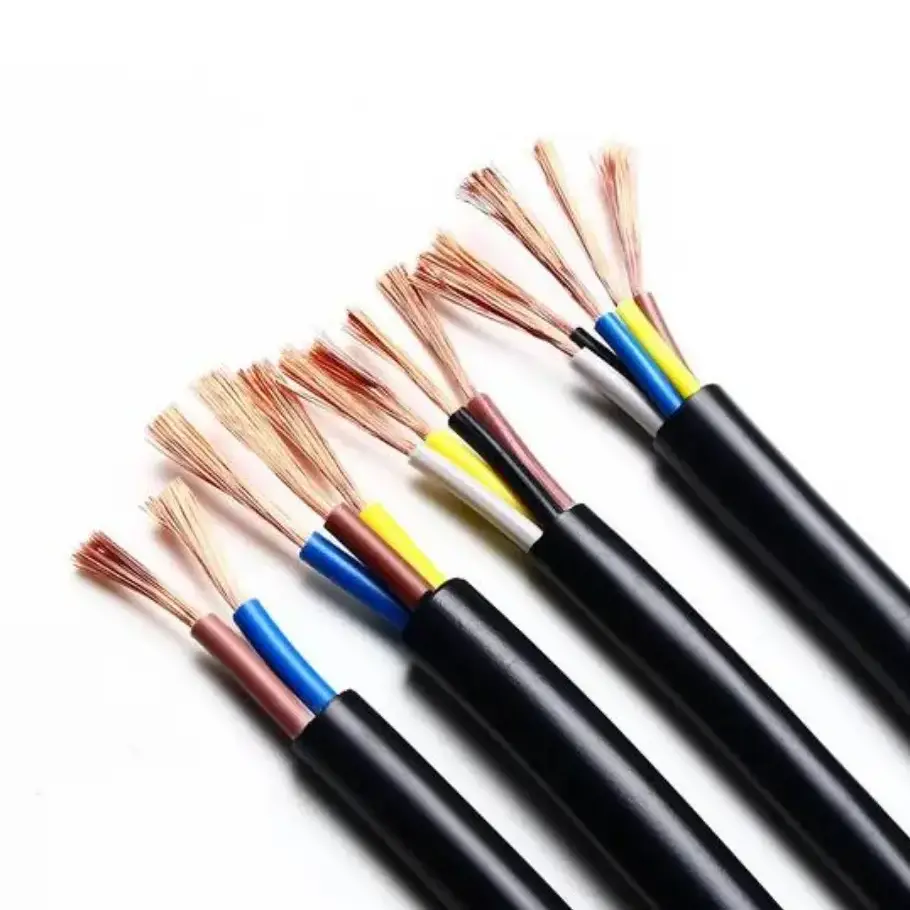

Бакарен ПВЦ флексибилен контролен кабел

Основен модел на производ: KVVR

Бакарен ПВЦ флексибилен контролен кабел е контролен кабел од 450/750 V изграден околу заглавени бакарни проводници и ПВЦ изолација и обвивка. Флексибилната конструкција на проводникот му овозможува на кабелот да следи потесни патеки за насочување од цврстиот или крут проводник, што е корисно кога контролните жици треба да минуваат низ кабинети, фиоки, цевки или приклучоци на опремата. Неговата примарна улога е пренос на контролни, мерни и мониторинг сигнали во нисконапонските електрични системи.

За автоматско управување и помошни кола, пресекот на проводникот, бројот на јадра, начинот на инсталација и електричниот отпор се важни при одредување на кабелот. Достапните големини на проводниците ги покриваат вообичаените барања за контролни жици, додека различни конфигурации на јадрата може да се изберат според дизајнот на колото.

Табела со технички параметри на производот

Градежни и електрични карактеристики

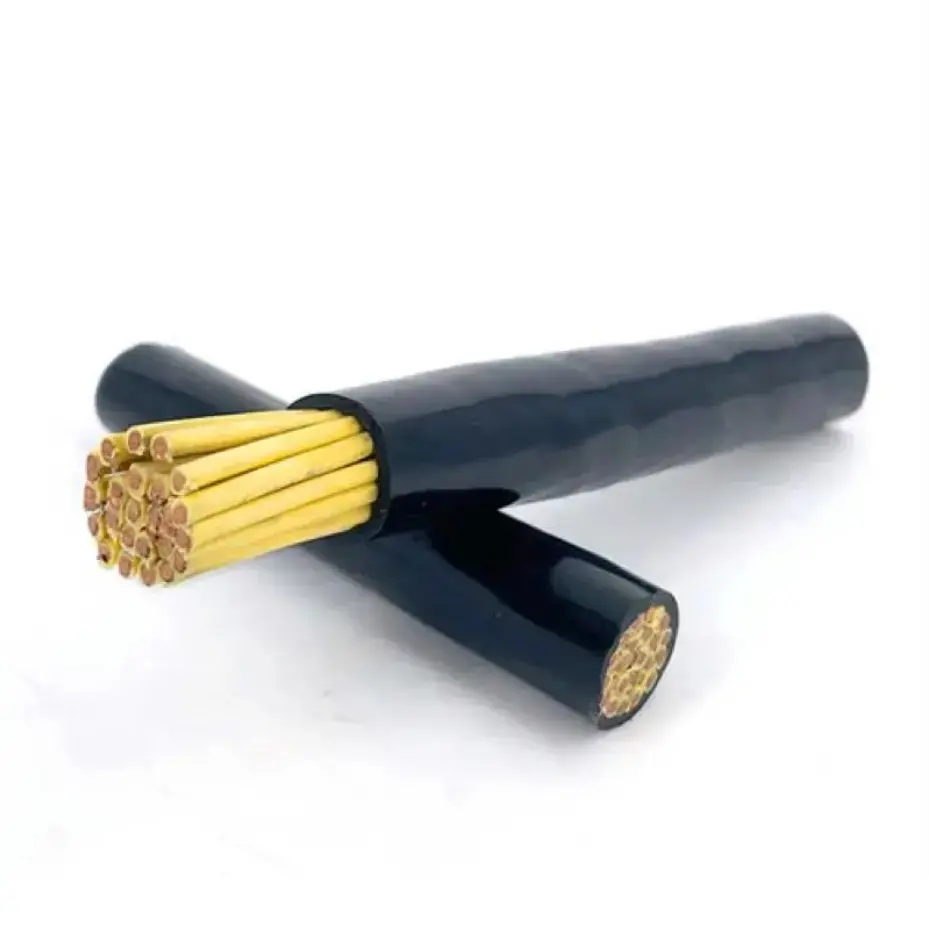

Заглавен бакарен проводник

Проводникот се состои од повеќе фини бакарни нишки наместо од еден цврст проводник. Оваа конструкција обезбедува механичка флексибилност потребна за насочување на контролните жици околу терминалите, компонентите на кабинетот и системите за управување со кабли. Отпорот на проводникот на 20℃ е даден во табелата со спецификации и за условите на необложен и за обложен метал.

ПВЦ изолација и обвивка

ПВЦ се користи како примарен изолационен материјал околу проводникот, при што конструкцијата на кабелот обезбедува електрично одвојување помеѓу поединечните проводници и околината. Наведената дебелина на изолацијата варира во зависност од пресекот на проводникот, што овозможува проверка на спецификацијата според предвидените барања на колото.

450/750V Контролно жици

Оценката од 450/750 V го става овој кабел во заедничката контрола на низок напон и опсегот на помошни жици. Наменет е за кола за електрична контрола и следење наместо како замена за енергетските кабли избрани за пренос со повисок напон. Конечниот избор треба да ги следи барањата за напон, струја, инсталација и опрема на целото коло.

Апликативни сценарија

Бакарен ПВЦ флексибилен контролен кабел се користи во контролните и помошните кола каде што трасата за поврзување вклучува кабинети, приклучоци за опрема или други локации кои бараат полесно ракување за време на инсталацијата.

1. Енергетска индустрија: Контролни кабинети во просториите за дистрибуција на електрична енергија, контролни жици од генератор и кола за секундарни сигнали за трафостаници.

2. Индустриска автоматизација: Внатрешна контрола на жици за производствена опрема, машински алати, вентилатори, пумпи за вода и опрема за сушење.

3. Проекти за поддршка на згради: Централни контролни модули за климатизација, кабинети за контрола на лифтот, подземни машински простории и системи за поврзување на осветлувањето на зградите.

4. Металуршко производство: Автоматски работни конзоли и сигнални врски за производствена опрема во индустриски работилници.

5. Општи потпорни проекти: Електрични контролни кола за опрема за поврзување за заштита од пожар и опрема за третман на отпадни води за заштита на животната средина.

Решени практични проблеми со жици

1. Рутирање низ ограничени простори

Контролните кабинети и опремата често содржат повеќе терминали, компоненти и кабелски линии во ограничен простор. Заглавениот проводник го прави кабелот полесен за насочување и завршување каде што цврстиот проводник би бил помалку лесен за ракување.

2. Поклопување на големината на проводникот со колото

Контролните кола не бараат сите ист пресек на проводникот. Достапните големини од 0,5mm² до 6mm² овозможуваат спецификацијата на кабелот да се усогласи со барањата на колото, условите за инсталација и електричните карактеристики на поврзаната опрема.

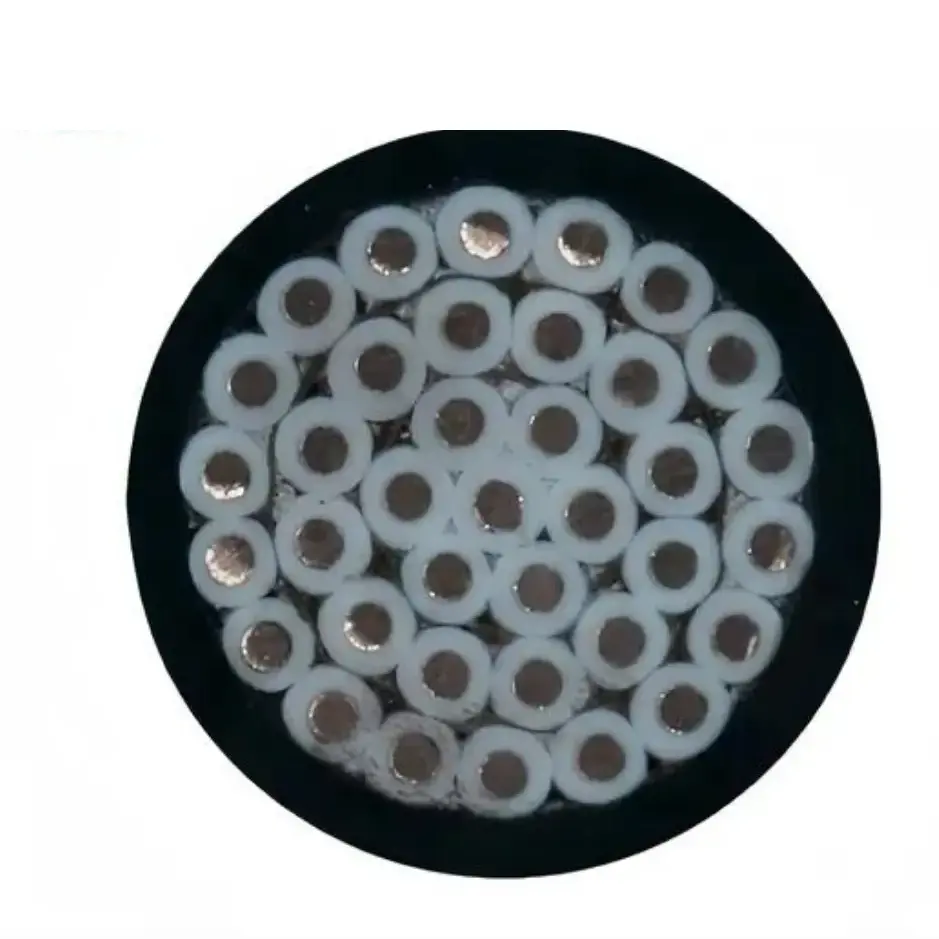

3. Управување со мулти-јадрени контролни жици

Користењето на повеќежилен кабел може да ја поедностави организацијата на поврзаните кола за контрола и следење. Количината на јадрото треба да се одреди од бројот на потребните сигнали, резервните кола и распоредот на жици на опремата.

4. Одржување на конзистентни електрични параметри

Отпорот на проводникот и дебелината на изолацијата се мерливи параметри кои можат да се проверат во однос на наведената конструкција на кабелот. За набавка на проектот, потребниот пресек, конфигурација на јадрото и применливата техничка документација треба да се потврдат пред производство или испорака.

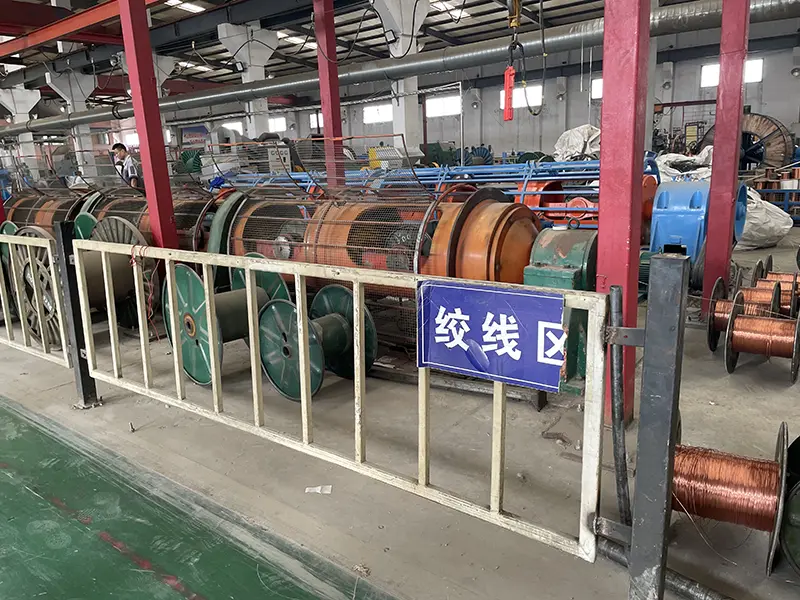

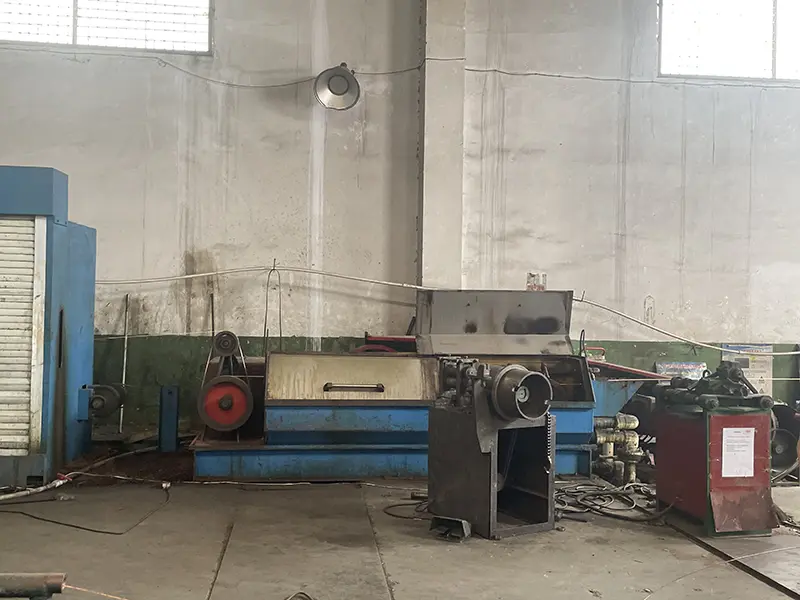

Производство и верификација на квалитет

За набавка на контролен кабел, проценката на квалитетот треба да се фокусира на спецификациите на материјалот што може да се следи и мерливите параметри на производството, а не само на изгледот. Релевантните проверки може да вклучуваат конструкција на проводникот, отпорност на проводникот, димензии на изолацијата и проверка на готовиот кабел во согласност со важечките барања на производот.

Qiancheng може да обезбеди спецификации на производот и поврзани технички информации за избор на проект. За нарачки на големо или проект, потребниот модел, пресек на спроводникот, количината на јадрото, должината на кабелот, пакувањето и документацијата треба да се потврдат пред обработката на нарачката.

Водич за избор на спецификации

При изборот на овој тип на контролен кабел, треба да се земат предвид неколку параметри заедно, наместо независно да се избере големината на проводникот.

1. Пресек на проводникот: Изберете според електричното оптоварување, функцијата на колото и применливите барања за жици.

2. Количина на јадрото: определете го бројот на контролни, мониторинг и помошни кола што треба да ги носи кабелот.

3. Метод на инсталација: проверете дали кабелот ќе се насочи низ шкаф, фиока, канал или поврзување на опрема и земете ја потребната флексибилност.

4. Електрични параметри: потврдете го номиналниот напон и дозволената отпорност на проводникот во однос на барањата на поврзаниот контролен систем.

5. Проектна документација: за инженерски или извозни нарачки, потврдете го бараниот лист со спецификации, записите за инспекција и другите технички документи пред испораката.

Најчесто поставувани прашања

1. Колкав е номиналниот напон на овој бакарен ПВЦ флексибилен контролен кабел?

Номиналниот напон е 450/750V. Кабелот користи заглавени бакарни проводници со ПВЦ изолација и е наменет за нисконапонска контрола и помошни кола.

2. Кои големини на проводници се достапни?

Табелата со спецификации опфаќа номинални пресеци од 0,5mm² до 6mm². Вистинскиот избор треба да се заснова на електричните барања и условите за инсталација на контролното коло.

3. Дали можете да дадете целосни технички спецификации за избор на проект?

Да. Може да се обезбедат технички информации за применливата големина на проводникот и конфигурацијата на кабелот, вклучувајќи дијаметар на проводникот, дебелина на PVC изолација и отпорност на проводникот од 20℃ DC.

4. Каде најчесто се применува овој кабел?

Може да се користи во контролни кабинети за дистрибуција на електрична енергија, опрема за индустриска автоматизација, системи за контрола на лифтот, централни контроли за климатизација, металуршка опрема и електрични системи за заштита на животната средина.

5. Како треба да се избере кабелот за нов контролен систем?

Прво потврдете го номиналниот напон, пресекот на проводникот, потребната количина на јадрото, патеката на инсталација и условите на околината. Спецификациите на кабелот потоа може да се усогласат со електричните и механичките барања на системот.

6. Дали должината на кабелот и другите спецификации може да се приспособат?

Должината на кабелот и барањата за конфигурација може да се дискутираат според проектот. За нестандардни нарачки, потребната големина на проводникот, количината на јадрото, должината, пакувањето и техничката документација треба да се потврдат пред производството.
