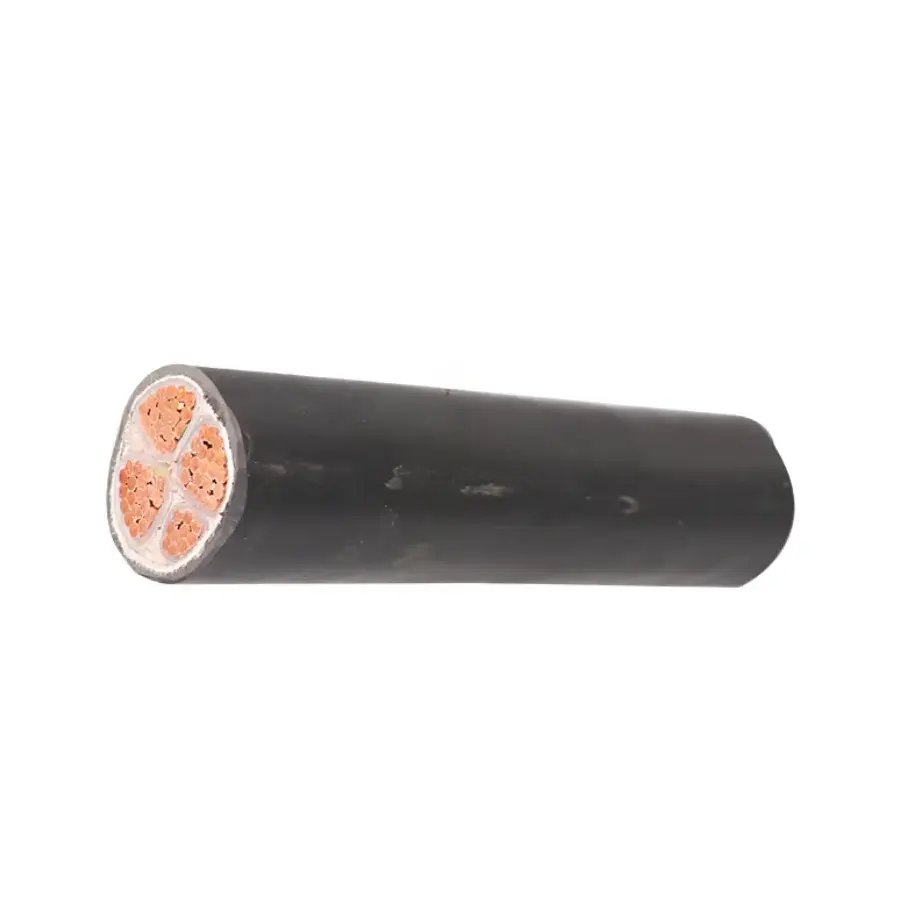

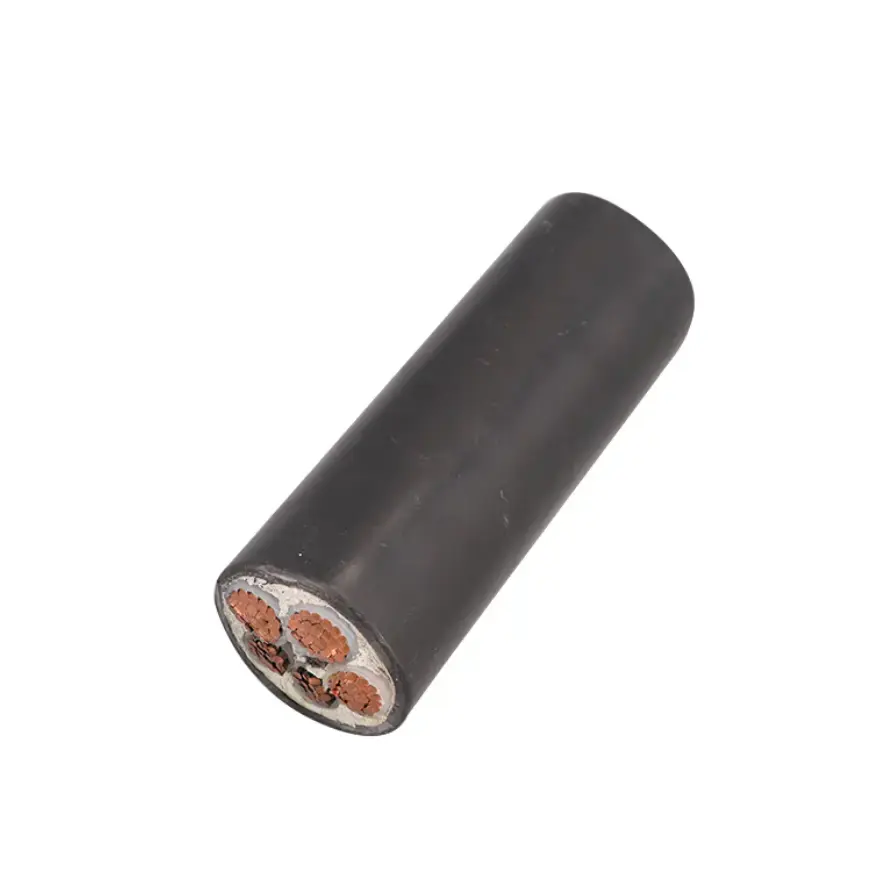

XLPE изолиран рударски кабел за напојување

Модел: MYJV, MYJV22.

XLPE изолиран рударски кабел за напојување е усогласен со MT/T 818.13-2009, со бакарни проводници без кислород со висока чистота, вкрстено поврзана изолација XLPE и ПВЦ обвивка отпорна на пламен. Номиналниот напон се движи од 0,6/1kV до 8,7/10kV, со долгорочна работна температура од 90℃. Кабелот е наменет за фиксна дистрибуција на електрична енергија во подземни и отворени рудници за јаглен. Тој е за статична инсталација и не треба да се користи на мобилна опрема што бара континуирано влечење или постојано свиткување.

Табела со спецификации на производи и технички параметри

Клучни карактеристики на изградбата

1. XLPE изолација за повисоки работни температури

Изолацијата XLPE има одредена долгорочна работна температура од 90℃, со краткотрајна температура на краток спој до 250℃. Во споредба со ПВЦ изолацијата, XLPE обезбедува повисока температурна оцена за кола со фиксна моќност каде што оптоварувањето на проводникот и условите на околината треба да се земат заедно.

2. Бакарен проводник и електрични перформанси

Проводникот е направен од бакар со висока чистота без кислород и е достапен во цврста или заглавена конструкција според спецификацијата на кабелот. Пресекот на проводникот, распоредот на јадрото и номиналниот напон треба да се усогласат со поврзаното оптоварување, растојанието на преносот и условите за инсталација. Отпорот на проводникот за еднонасочна струја се проверува според важечките барања MT 818 или GB/T 3956.

3. ПВЦ обвивка за ретардант на пламен

Надворешната обвивка ја обезбедува надворешната заштита на кабелот и вклучува својства на отпорност на пламен за рударски апликации. Испорачаната спецификација, исто така, ја идентификува отпорноста на изложеност на масло и киселина-алкали. При потврдување на соодветната конструкција на обвивката треба да се земат предвид вистинската хемиска изложеност, условите на водата, температурата и механичкиот стрес.

4. Изборен оклоп со челична лента

За инсталации каде што е потребна дополнителна механичка заштита, достапна е оклопна конструкција со челична лента. Затоа, MYJV22 се разликува од неоклопната MYJV конструкција по неговиот оклопен слој. Конечната конструкција треба да се избере според методот на поставување, механичкиот ризик и применливата спецификација на проектот.

Услови за инсталација и примена

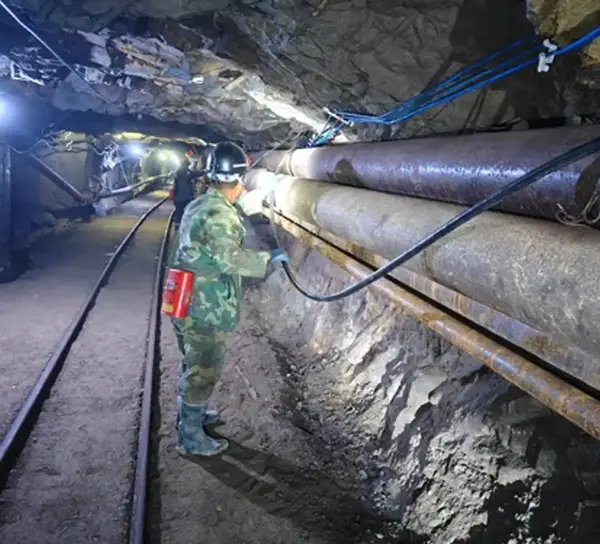

Овој опсег на кабли е наменет за фиксна дистрибуција на енергија наместо за континуирано мобилно сервисирање. Типични апликации вклучуваат подземни главни патишта, електромеханички комори, системи со фиксни пумпи, опрема за вентилација, кола за напојување на транспортери и други стационарни точки за дистрибуција на енергија во рудникот.

1. Подземна дистрибуција на фиксна енергија

За подземни инсталации, спецификацијата на кабелот треба да се провери во однос на номиналниот напон, струјата на оптоварување, патот на инсталацијата, температурата на околината, изложеноста на влага и достапната механичка заштита. Онаму каде што кабелот се насочува низ области со поголем ризик од удар или компресија, може да се земе предвид оклопна конструкција.

2. Енергетски системи во отворен коп

Фиксните кола во рудниците со отворен коп може да вклучуваат изложеност на отворено, прашина, дожд и температурни промени. Изборот на кабел треба да ги земе предвид овие услови на животната средина заедно со потребното ниво на напон, големината на проводникот и распоредот на поставувањето.

3. Објекти за перење јаглен и поддршка

Фиксна моќност кола за постројки за миење јаглен, пумпни простории, системи за вентилација и други придружни објекти може да се специфицираат според оптоварувањето на опремата и растојанието за дистрибуција. Конструкцијата на кабелот треба да се провери за вистинската средина, наместо да се применува една спецификација за сите капацитети на рудникот.

Технички избор и проверка

Пред да нарачате, треба да се потврди потребниот номинален напон, пресекот на проводникот, бројот на јадра, конструкцијата на оклопот, должината на кабелот и начинот на инсталација. За подолги патеки за напојување, падот на напонот и отпорноста на проводникот исто така треба да се земат предвид заедно со очекуваното оптоварување.

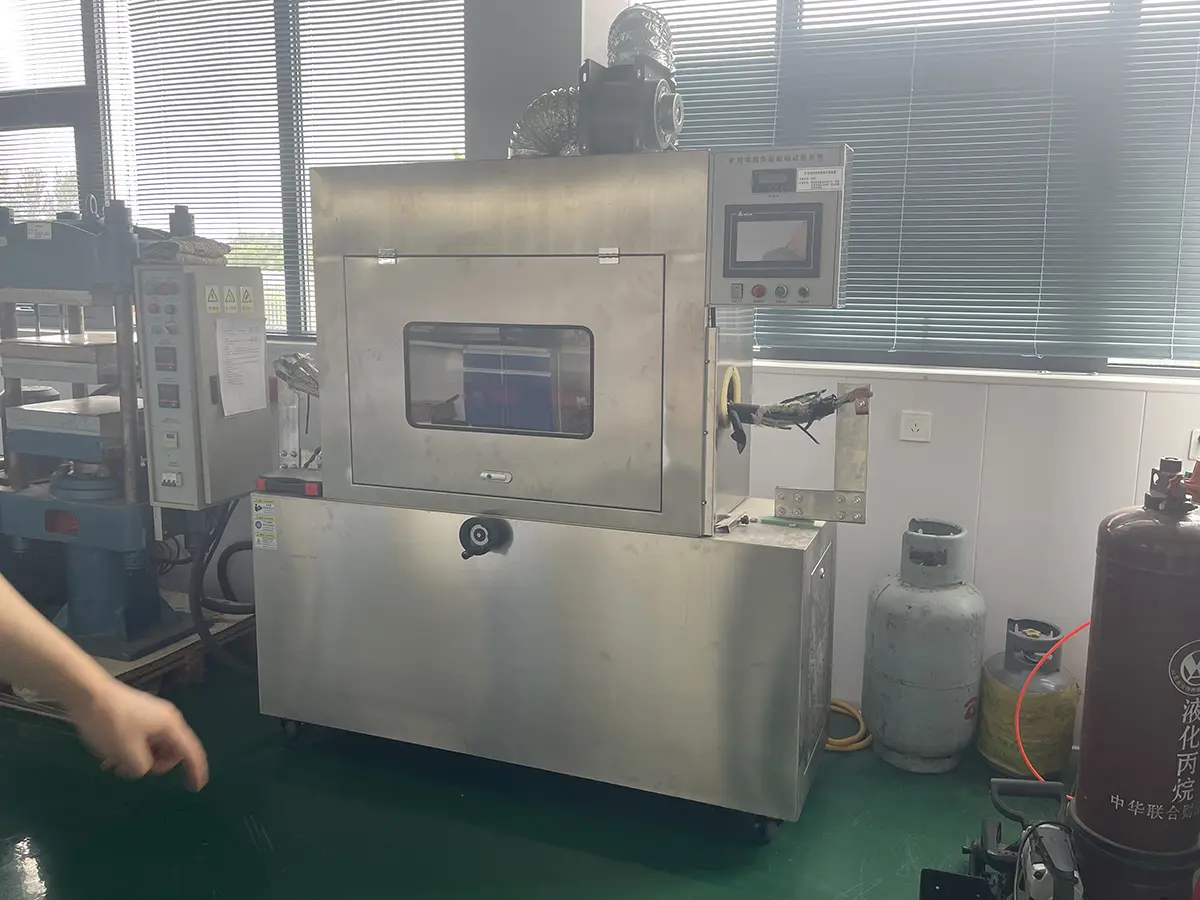

За дојдовна проверка, моделот на производот и конструкцијата на кабелот може да се проверат според спецификацијата за купување. Во зависност од барањата на проектот, документацијата и записите за тестирање може да вклучуваат отпорност на спроводникот, тестови поврзани со изолацијата, резултати од отпорност на напон и записи за тестирање за отпорни на пламен. Онаму каде што се потребни документи за специфични за рудникот или дополнителни инспекциски документи, тие треба да се потврдат пред производството и испораката.

Најчесто поставувани прашања

П1: Кој стандард се однесува на овој кабел за напојување на рударството?

О: Производот е наведен според MT/T 818.13-2009, со барања за проводници упатени на GB/T 3956 каде што е применливо. Точниот стандард и документацијата потребни за проект треба да се потврдат во однос на избраниот модел и номинален напон.

П2: Кои големини на напон и проводници се достапни?

О: Наведениот опсег на номинален напон е 0,6/1 kV до 8,7/10 kV, додека техничката табела ги наведува пресеците на проводниците од 2,5 mm² до 300 mm². Конфигурацијата на јадрото може да биде 3-јадрена или 3+1-јадрена, а точната комбинација зависи од избраната спецификација на кабелот.

П3: Која е разликата помеѓу MYJV и MYJV22?

О: MYJV се однесува на XLPE-изолирана, PVC-обвиткана конструкција, додека MYJV22 додава оклоп со челична лента. Оклопната верзија се разгледува онаму каде што инсталацијата бара дополнителна механичка заштита. Соодветната конструкција зависи од трасата на кабелот и условите за поставување.

П4: Дали овој кабел може да се користи за стрижење јаглен или друга мобилна опрема за рударство?

О: Не. Овој кабел е наменет за статичка инсталација и фиксна дистрибуција на енергија. Опремата што вклучува континуирано влечење, постојано свиткување или друга мобилна услуга вообичаено бара флексибилен кабел за рударство специјално наведен за таа работна состојба.

П5: Кои информации треба да се дадат кога се бара понуда?

О: Потребните информации обично вклучуваат номинален напон, пресек на проводникот, конфигурација на јадрото, должина на кабел, количина, начин на инсталација и опрема за примена. Доколку проектот бара специфична сертификација, евиденција за инспекција, барања за пакување или технички документи, тие исто така треба да се наведат во барањето.

П6: Што треба да се провери пред пратката или прифаќањето на локацијата?

О: Проверете го моделот на кабелот, номиналниот напон, големината на проводникот, конфигурацијата на јадрото, типот на оклопот и должината на кабелот според спецификацијата за купување. Во зависност од проектот, прегледајте ги релевантните резултати од електричните тестови, податоците за отпорноста на проводникот, записите за отпорност на напон, документацијата за отпорност на пламен и потребните сертификати пред прифаќањето.

За фиксни системи за дистрибуција на енергија во рудникот, XLPE изолираниот енергетски кабел за рударство треба да се избере според електричното оптоварување, номиналниот напон, начинот на инсталација и условите на животната средина. За апликации кои вклучуваат континуирано движење, конструкцијата на кабелот треба да се прегледа посебно за да одговара на механичките барања на опремата.
