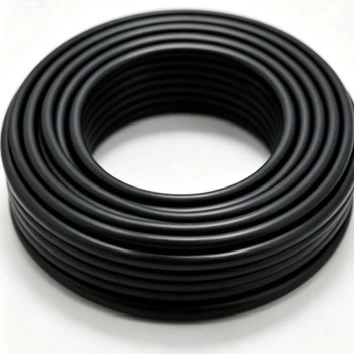

Цианченг алуминиумски XLPE FR огноотпорен нисконапонски кабел за напојување е дизајниран за нисконапонска дистрибуција на електрична енергија каде отпорноста на пожар, перформансите на отпорност на пламен и тежината на инсталацијата треба да се земат заедно. Кабелот користи алуминиумски проводник, изолација XLPE, слој отпорен на мика и надворешна обвивка отпорна на пламен за апликации, вклучително и градежни системи за напојување, кабелски ровови, општински мрежи и индустриски капацитети.
|
Номинална површина на пресек на проводникот (mm²) |
Дебелина на изолација (мм) |
Дебелина на обвивката (мм) |
Приближен надворешен дијаметар на кабелот (мм) |
DC отпор на ал-проводник (Ω/km) |
Тест напон (kV/5min) |
Ampacitity-Al in Air (A) |
Ampacity-Al во директно закопана почва (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Проводникот користи алуминиум како материјал што носи струја. Во споредба со бакарен проводник со еквивалентен електричен дизајн, алуминиумот може да ја намали масата на кабелот, што може да биде релевантно за долги кабли, вчитување на фиоката за кабли и ракување со инсталацијата. Пресекот на проводникот треба да се избере според носивоста на струјата, падот на напонот, условите за инсталација и важечките електрични стандарди.
Вкрстено поврзан полиетилен обезбедува примарна електрична изолација околу проводникот. Во споредба со конвенционалната PVC изолација, XLPE е генерално избран поради неговата повисока дозволена работна температура и отпорност на термичко стареење. Вистинската работна температура, условите за краток спој и опкружувањето за сервисирање треба да ги следат применливите спецификации на производот и стандардот за инсталација.
Огноотпорен слој базиран на мика е вграден во конструкцијата на кабелот за да помогне во одржувањето на изолацијата и интегритетот на колото кога се изложени на дефинирани услови за пожар. Отпорноста на пожар и отпорноста на пламен се посебни карактеристики на изведбата, така што потребниот метод на тестирање, времетраењето и критериумите за прифаќање треба да се потврдат во однос на спецификацијата на проектот и достапната документација за тестирање.
Надворешната обвивка обезбедува механичка заштита и придонесува за перформанси отпорни на пламен. Неговата соодветност за поставување на отворено или ров зависи од наведеното соединение на обвивката, ултравиолетова изложеност, влага, температура и механички услови. Треба да се земе предвид заштитата на инсталацијата кога кабелот е изложен на силен еколошки или механички стрес.
Алуминиумскиот XLPE FR огноотпорен нисконапонски кабел за напојување комбинира алуминиумски проводник со XLPE изолација, огноотпорен слој и обвивка отпорна на пламен. Оваа конструкција овозможува електричните, топлинските и огноотпорните барања на проектот да се разгледуваат одделно наместо да се потпираат на единствена карактеристика на материјалот.
Структурата отпорна на оган е наменета за поддршка на континуитетот на колото под одредени услови за тестирање на пожар. Потврденото времетраење и температура треба да се земат од соодветниот извештај за тестирање наместо да се третираат како општа оперативна гаранција за секое сценарио за пожар.
Отпорноста на пламенот се однесува на способноста на конструкцијата на кабелот да го ограничи ширењето на пламенот под дефиниран тест. Таа се разликува од отпорноста на пожар, која се однесува на одржување на интегритетот на колото за одреден период под одредени услови на пожар. За прифаќање на проектот, двете барања треба да се проверат според важечките стандарди и документите за тестирање.
XLPE изолацијата го одвојува проводникот од надворешните заштитни слоеви и обезбедува електрична изолација при нормална работа. Проверката на готовиот кабел може да вклучува проверки на димензиите, отпорност на проводникот, тестови поврзани со изолација и тестирање на отпорност на напон според нарачаната спецификација и применливите барања за тестирање.

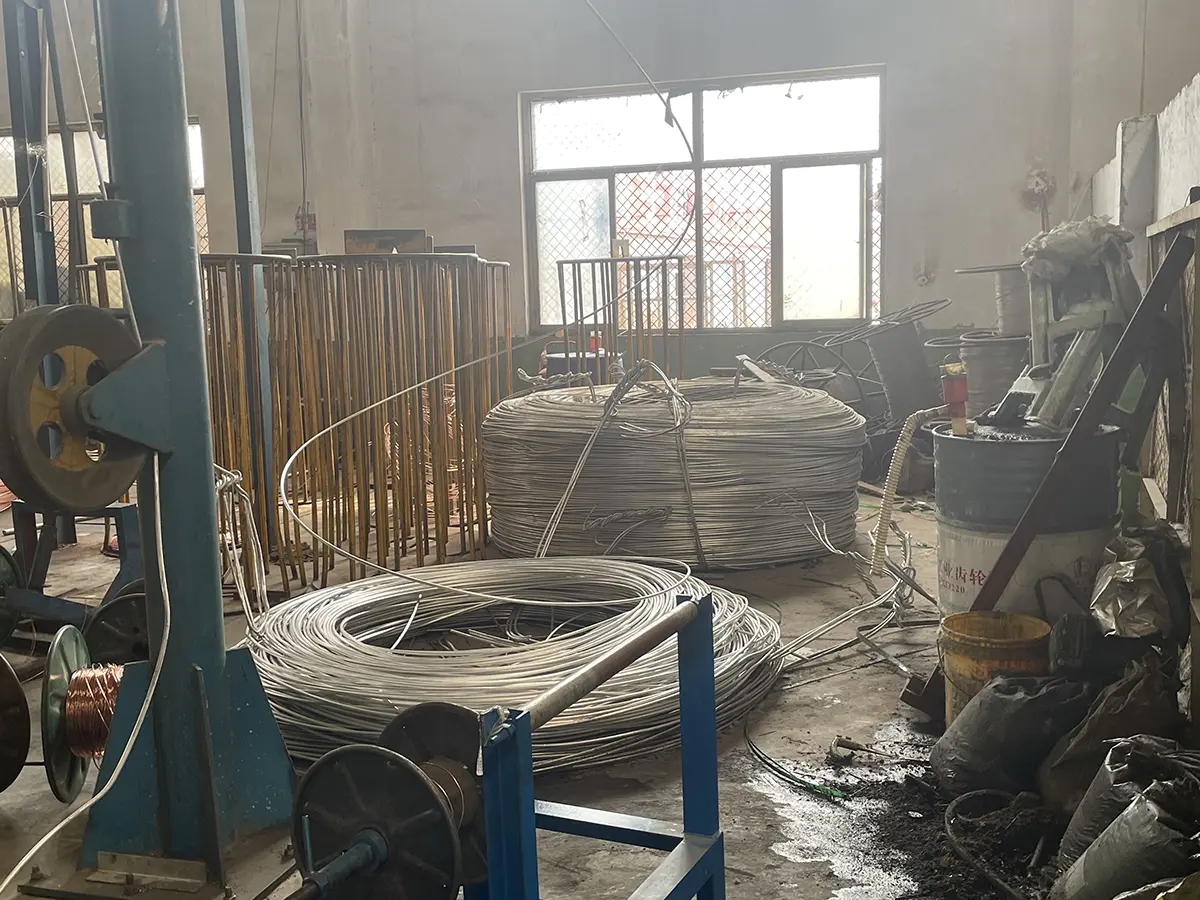

Материјалот за алуминиумски проводник треба да се провери за потребните електрични и димензионални својства пред производството на кабли. Производните записи и резултатите од тестовите на готовиот кабел обезбедуваат основа за следливост на серија. Онаму каде што се бара со проектен договор, фабричката инспекција или земање мостри од трета страна може да се организира според договорениот опсег на инспекција.
Изборот на кабел треба да ја земе предвид струјата на оптоварување, методот на инсталација, температурата на околината, групирањето на каблите, падот на напонот и условите на краток спој. Вредностите на моќноста во табелата се референтни податоци за наведените конфигурации; конечната големина на проводникот треба да се потврди со користење на методот на пресметување и факторите за корекција што ги бара проектниот стандард.
За кабли со ПВЦ изолација, ПВЦ обвивка или обвивка без халоген отпорен на пламен, температурата на околината за инсталација не треба да биде пониска од 0 ℃. Инсталирањето на ниски температури треба да се врши само кога тоа го дозволуваат конструкцијата на кабелот и постапката за инсталација.
|
Ставка |
Едножилен кабел |
|
Кабел со повеќе јадра |
|
|
|
Неоклопни |
Оклопни |
Неоклопни |
Оклопни |
|
Минимален радиус на свиткување за време на инсталацијата |
20D |
15D |
15D |
12D |
|
Минимален радиус на свиткување во близина на приклучните кутии и терминали (свиткувањето треба внимателно да се контролира, на пр. со формирање на водечки плочи) |
15D |
12D |
12D |
10Д |
По завршувањето на поставувањето на кабелот, ќе се изврши тест за отпорност на напон 15 минути при тест напон од 3,5 kV.
Алуминиумскиот XLPE FR огноотпорен нисконапонски кабел за напојување може да се смета за нисконапонска противпожарна дистрибуција на електрична енергија во болници, училишта, комерцијални згради, индустриски објекти, општински цевководни мрежи и слични проекти. Изборот треба да се заснова на потребното оптоварување, напон, метод на инсталација, услови на животната средина и барања за изведба на пожар.
Погоден за нисконапонски кола за напојување инсталирани во затворени кабли за кабли каде барањата за изведба на пожар се дел од спецификацијата на проектот. За време на инсталацијата треба да се земат предвид растојанието, групирањето и дисипацијата на топлината за поддршка на кабелот.
Кабелот може да се користи за надворешна монтажа на надземни и кабелски ровови кога конструкцијата на обвивката и условите на околината се соодветни. Пред инсталацијата треба да се проценат изложеноста на УВ, влагата, температурните промени и механичката заштита.
Лесно директно закопување може да се разгледа онаму каде што тоа го дозволуваат конструкцијата на кабелот и барањата на проектот. Условите на почвата, влагата, корозијата, длабочината на закопувањето и механичката заштита треба да се проценат пред да се потврди методот на инсталација.
Забрането е долгорочно подводно потопување. За локации со континуирана изложеност на вода, тешка хемиска контаминација, исклучително механичко оптоварување или други посебни услови, треба да се избере конструкција на кабел специјално дизајнирана за тие услови.

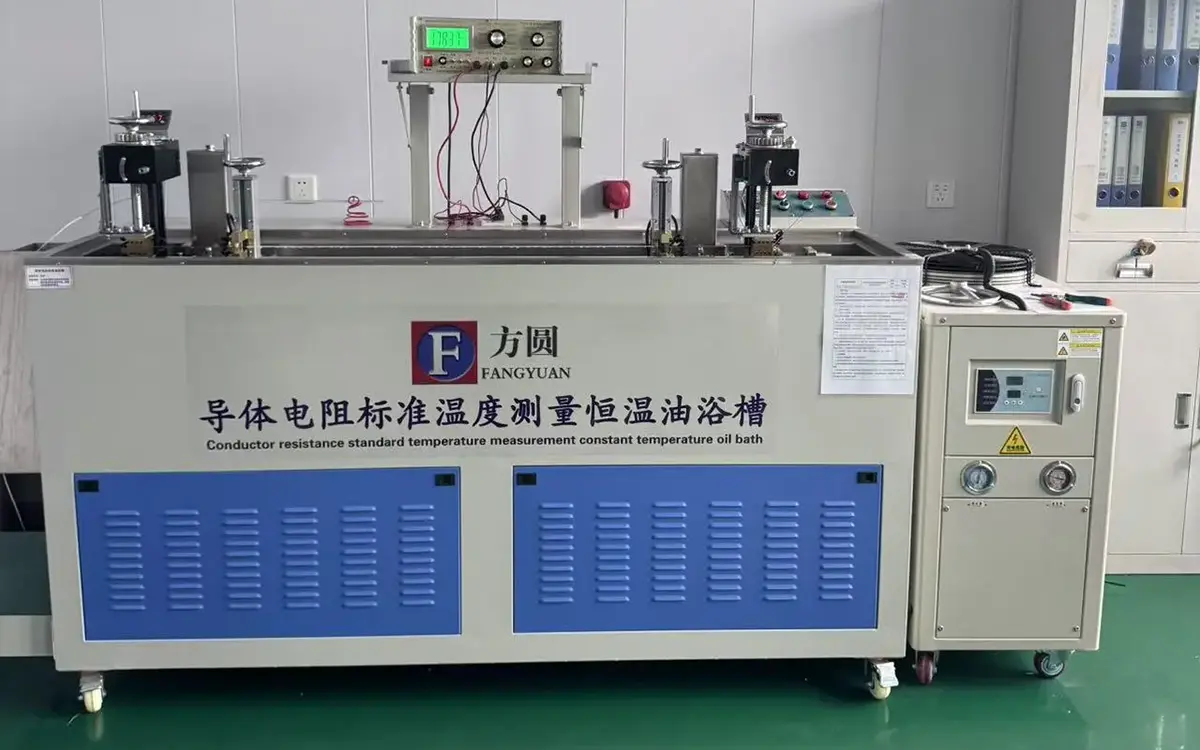

Qiancheng одржува евиденција за производство и инспекција за производство на кабли и тестирање на готовиот производ. Во зависност од конфигурацијата на производот и барањата на проектот, документацијата може да вклучува спецификации на производот, фабрички записи за тестирање, резултати од тестот за отпорност на напон, извештаи за тестови за изведба на пожар и информации за следливост на серија.
За извозни проекти, клиентите можат однапред да ја обезбедат потребната големина на проводникот, должината на кабелот, методот на инсталација, барањата за изведба на пожар и важечките стандарди. Оваа информација помага да се одреди соодветната конструкција на кабелот и пакетот документација пред производството.
Посетите на фабриките од клиентите, договорените процедури за инспекција и независното земање примероци од трета страна може да се организираат кога тоа го бара договорот. Сечење на должина и означување на површината, исто така, може да се дискутираат според спецификацијата на нарачката.
О: Алуминиумот ја намалува масата на проводникот во споредба со бакарот при споредливи услови за електричен дизајн. Вистинската разлика во тежината и цената на кабелот зависи од големината на проводникот, конструкцијата на кабелот, начинот на инсталација и барањата на проектот. Големината на проводникот не треба да се заснова само на тежината.
О: Мика слојот делува како огноотпорна бариера околу проводникот. Под квалификуван тест за пожар, помага да се одржи електричната изолација и интегритетот на колото за одреденото времетраење на тестот. Потврдените перформанси треба да се преземат од релевантниот тест извештај.
О: XLPE најчесто се избира онаму каде што е потребна поголема способност за работна температура и отпорност на термичко стареење. Соодветниот систем за изолација сепак зависи од нивото на напон, условите на околината, начинот на инсталација и применливиот стандард.
О: Изборот треба да ја земе предвид струјата на оптоварување, методот на инсталација, температурата на околината, групирањето, падот на напонот и условите на краток спој. Вредностите на моќноста прикажани во табелата со спецификации треба да се користат заедно со применливите фактори за пресметка и корекција на дизајнот.
О: За време на инсталацијата, минималниот радиус на свиткување е 20D за неоклопен едножилен кабел, 15D за оклопен едножилен кабел, 15D за неоклопен повеќежилен кабел и 12D за оклопен повеќежилен кабел. Во близина на приклучните кутии и терминалите, наведените вредности се 15D, 12D, 12D и 10D соодветно.
О: Според испорачаните барања за инсталација, ќе се изврши тест за отпорност на напон по поставување на 3,5 kV 15 минути. Вистинската процедура за тестирање треба да ги следи важечките спецификации на проектот и барањата за безбедност.
О: Надворешната монтажа на отворено, инсталацијата на кабелски ров и лесно директно закопување може да се земат предвид кога условите за животна средина и инсталација се соодветни. Забрането е долгорочно потопување под вода. Пред инсталацијата треба да се проценат изложеноста на УВ, влагата, условите на почвата и механичката заштита.
О: Во зависност од конфигурацијата на производот и договорот, достапните документи може да вклучуваат спецификации на производот, записи за фабрички тестови, резултати од тестот за отпорност на напон, извештаи за тестови за изведба на пожар и записи за следливост на серија. Потребната документација треба да се потврди пред производството.
