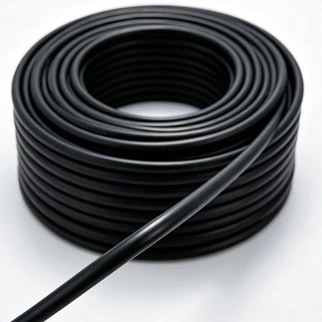

Алуминиумски XLPE Огноотпорен кабел за напојување користи алуминиумски проводник, XLPE изолација, огноотпорен мика слој и заштитна ПВЦ обвивка за нисконапонски струјни кола со дефинирани барања за континуитет на пожар. Конструкцијата може да биде специфицирана за дистрибуција на згради, правци на отворено, кабелски ровови и други инсталации каде што треба да се земат предвид и електричните перформанси и перформансите на пожарот.
Палетата на производи опфаќа номинални пресеци на проводниците од 1,5 mm² до 1000 mm². Техничката табела подолу ја дава соодветната дебелина на изолацијата и обвивката, приближниот надворешен дијаметар, отпорноста на DC на спроводникот, вредностите на тест напонот и референтната моќност за инсталација во воздух и директно закопана почва.
|
Номинален пресек (mm²) |
Дебелина на изолацијата (мм) |
Дебелина на обвивката (мм) |
Приближен надворешен дијаметар на кабелот (мм) |
Проводник DC отпор (Ω/км)Ал |
Тест напон (kV/5min) |
Пропустливост на воздухот (A) (А)-Ал |
Капацитет во директно закопана почва(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

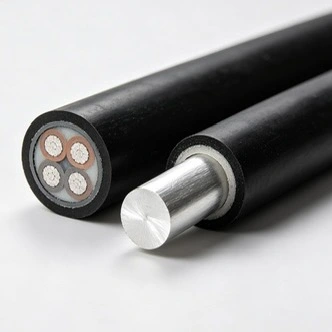

Кабелот користи неколку функционални слоеви, при што секој слој служи за различна електрична или еколошка намена. Проводникот носи струја при нормална работа, XLPE обезбедува електрична изолација, слојот од мика се користи за отпорност на пожар, а ПВЦ обвивката обезбедува надворешна механичка и заштита на животната средина. Овие функции треба да се земат предвид заедно кога кабелот е избран за одредена инсталација.
Проводникот е направен од алуминиум и е достапен во широк опсег на номинални пресеци. Во споредба со бакарот, алуминиумот има помала густина, што може да ја намали тежината на кабелот и може да го поедностави ракувањето на подолги кабли. Бидејќи неговиот електричен отпор и карактеристиките на завршетокот се разликуваат од бакар, големината на проводникот, дозволениот пад на напонот и начинот на поврзување треба да се проверат при изборот на кабел.
Мика лентата го формира огноотпорниот дел од конструкцијата на кабелот. Под наведените услови за тестирање на пожар, неорганскиот материјал од мика обезбедува бариера отпорна на топлина околу проводникот и помага да се одржи електричната изолација кога надворешните полимерни материјали се изложени на висока температура. Вистинските перформанси за интегритет на оган треба да се потврдат во однос на применливиот извештај за тестирање на производот и методот на тестирање.
XLPE, или вкрстено поврзан полиетилен, се користи како примарна изолација околу проводникот. Спецификациите на испорачаниот производ даваат максимална долгорочна работна температура на проводникот од 90 °C. XLPE е вообичаено избран за енергетски кабли каде што е потребна поголема работна температура и отпорност на термичко стареење во споредба со конвенционалната PVC изолација.
Надворешната ПВЦ обвивка ги штити внатрешните слоеви на кабелот за време на транспортот, поставувањето и нормалното сервисирање. За апликации на отворено, формулацијата на обвивката треба да се усогласи со потребната УВ, влага и изложеност на околината. За подземна инсталација, условите на почвата, механичката заштита и изложеноста на вода, исто така, треба да се земат предвид наместо да се претпоставува дека сите погребни средини се еквивалентни.
За кола за напојување поврзани со пожар, релевантните перформанси не се ограничени на ширење на пламенот. Огноотпорен кабел се проценува според тоа дали колото може да одржува електричен континуитет под дефиниран тест за пожар. Нормалните електрични карактеристики, перформансите на изолацијата, отпорноста на проводникот и условите за инсталација остануваат важни за време на секојдневното работење.
Информациите за испорачаниот производ одредуваат состојба на тест за отпорност на пожар од 750 °C за 90 минути. Ова треба да се третира како услов за тестирање специфичен за производот, наместо како универзално предвидување на однесувањето на кабелот при секој пожар. Кога кабелот се доставува за градежен проект, соодветниот извештај за тестирање пожар, методот на тестирање и потребното времетраење на интегритетот на колото треба да се проверат според спецификацијата на проектот.
Техничката табела ги наведува вредностите на отпорот на еднонасочна струја за применливите големини на алуминиумските проводници и дава посебни бројки за јачина за вградување во воздух и директно закопана почва. Овие вредности треба да се толкуваат заедно со температурата на околината, групирањето на каблите, топлинските услови на почвата, длабочината на инсталацијата, должината на патеката и дозволениот пад на напонот.
Наведениот тест напон е 3,5 kV за 5 минути според податоците за испорачаниот производ. Тестирањето на отпорен напон обезбедува дефинирана проверка на системот за изолација на кабелот. Применливите стандарди за производство и барањата за тестирање на проектот треба да се потврдат пред конечното одобрување.
Изборот на кабел треба да започне со електричното оптоварување и опкружувањето за инсталација, а не само со номиналната големина на проводникот. За кола за итни случаи или поврзани со пожар, потребното времетраење на отпорност на пожар и применливите градежни или електрични барања треба исто така да се утврдат пред да се нарача.
Пресекот на проводникот треба да се провери во однос на работната струја, падот на напонот, должината на патеката и условите за инсталација. За подолги правци, падот на напонот може да ја одреди потребната големина на спроводникот дури и кога пресметаната моќност е доволна. Вредностите во техничката табела се референтни податоци за производот и треба да се користат со применливиот метод на големината на кабелот.
Кога се инсталирани во фиоки за кабли, шахти или слични патишта, треба да се земе предвид растојанието меѓу каблите, радиусот на свиткување, температурата на околината и механичката заштита. За време на влечењето, кабелот треба да биде заштитен од остри рабови и прекумерна механичка сила што може да ја оштети обвивката или внатрешните огноотпорни слоеви.
За надворешни правци, обвивката треба да биде погодна за очекуваната изложеност на УВ и временските услови. За време на инсталацијата треба да се земат предвид растојанието за поддршката, тежината на кабелот, механичкото оптоварување и температурата на околината. Може да биде потребна дополнителна заштита кога кабелот е изложен на механички удари или други опасности специфични за локацијата.
Онаму каде што е дозволено директно закопување со конструкцијата на кабелот и спецификацијата на проектот, длабочината на ровот, топлинските карактеристики на почвата, дренажата, растојанието меѓу каблите и механичката заштита треба да се прегледаат. Директно закопаните бројки на јачината во табелата се референтни вредности и не треба да ја заменат пресметката на кабелот специфичен за проектот.
За алуминиумските проводници се потребни терминали, навртки или приклучоци погодни за алуминиумски проводници и наведеното електрично оптоварување. Правилното соголување, подготовката на проводникот, компресија и заштита на споеви се важни бидејќи лошо подготвената врска може да ја зголеми отпорноста на контакт и да предизвика локализирано загревање. Методот на завршување треба да ги следи барањата за инсталација на производителот на конекторот.
Алуминиумскиот XLPE огноотпорен кабел за напојување може да се смета за нисконапонски кола каде континуираното електрично работење за време на дефинирана состојба на пожар е дел од барањето на проектот. Вообичаените апликации вклучуваат итна дистрибуција на електрична енергија, избрани оптоварувања поврзани со пожар, јавни згради, индустриски капацитети и подземни дистрибутивни патишта.
Апликациите може да вклучуваат назначени кола за напојување за итни случаи, противпожарни пумпи, осветлување за итни случаи и други оптоварувања идентификувани со дизајнот за електрична и противпожарна заштита. Потребното времетраење на отпорност на пожар треба да се потврди од спецификацијата на проектот, наместо да се избира само од името на производот.
Болниците, училиштата, трговските центри, деловните згради и другите јавни објекти може да содржат кола кои бараат дефинирани карактеристики на пожарникарски перформанси. Типот на кабелот, големината на проводникот и оценката за пожар треба да се изберат според електричниот дизајн на зградата, стратегијата за евакуација и применливите локални прописи.
Опцијата за алуминиумски проводници може да се земе предвид за подолги нисконапонски дистрибутивни правци во индустриски капацитети, општински проекти и други инсталации каде што тежината на проводникот е инженерско разгледување. Струјата на оптоварување, падот на напонот, условите на патеката и начинот на инсталација треба да се проверат пред да се наведе кабелот.
Поголемите големини на проводниците наведени во табелата со производи може да се користат како референца при оценување на подземните дистрибутивни правци. Кабелските ровови и закопаните инсталации бараат внимание на почвените услови, одводнување, механичка заштита и термичка дисипација. Долгорочното потопување во вода не треба да се претпоставува дека е прифатливо без специфично одобрение на производот.

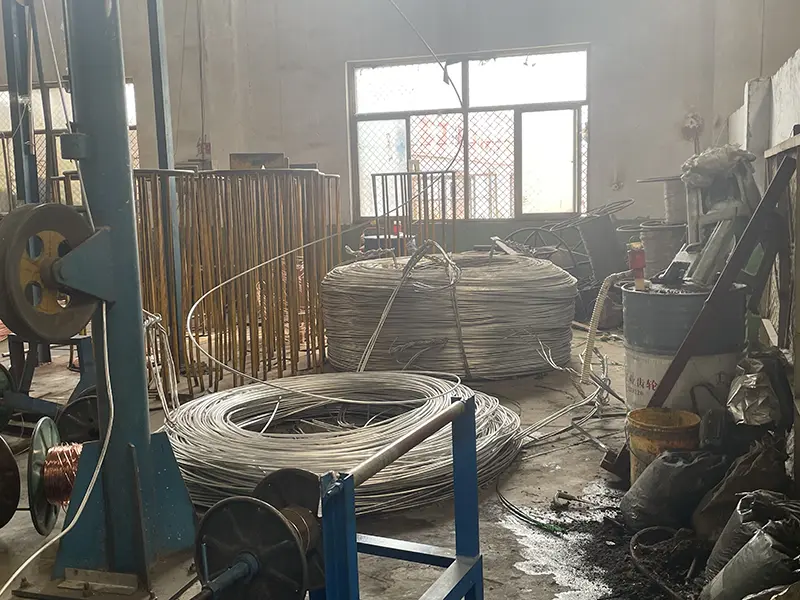

Qiancheng Cable го произведува кабелот преку сопствени производствени капацитети и ги одржува можностите за тестирање за проверка на производот. Релевантните фази на производство вклучуваат обработка на проводници, истиснување на изолацијата, нанесување на огноотпорен слој и истиснување на надворешната обвивка. Евиденцијата за производство и инспекција може да обезбеди придружни информации за идентификација на серијата и верификација на производот.

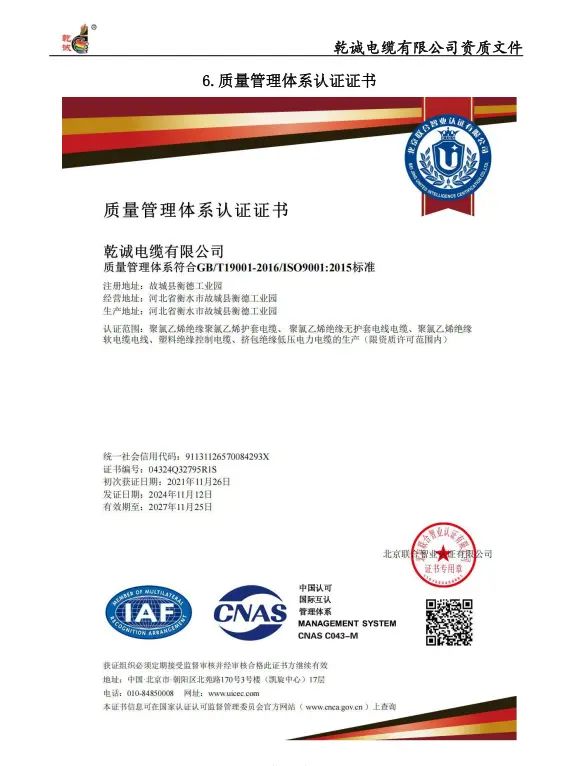

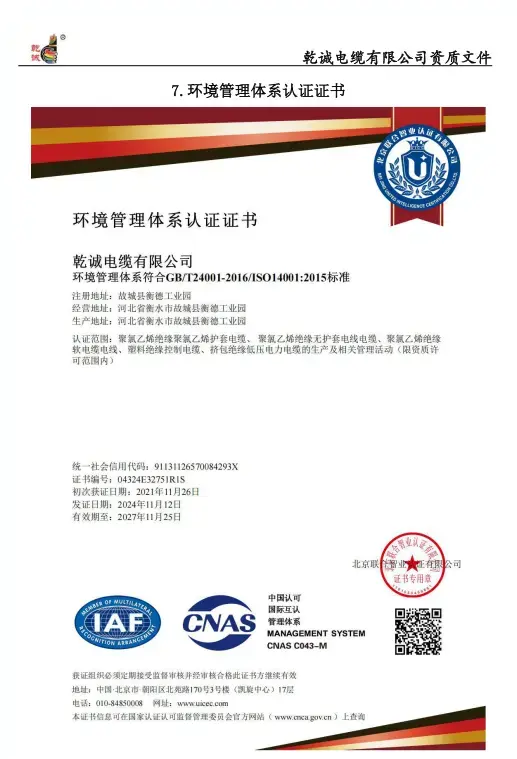

Достапната документација на компанијата вклучува ISO 9001 управување со квалитетот, ISO 14001 управување со животната средина и ISO 45001 сертификати за здравје и безбедност при работа, заедно со соодветните производствени квалификации. Извештаите за тестирање на пожар специфични за производот и записите за електрични тестови треба да се прегледаат според барањата на планираниот проект.
Применливиот стандард зависи од конструкцијата на кабелот, номиналниот напон, барањата за изведба на пожар и дестинацијата на пазарот. Доставените информации за производот упатуваат на GB/T 12706 за конструкција на енергетски кабел, GB/T 19216 за тестирање на отпорност на пожар, IEC 60502-1 за нисконапонски кабли за напојување и IEC 60331 за тестирање на интегритетот на колото. Точното стандардно издание и тест конфигурацијата треба да се потврдат за конкретниот производ пред да се достави на одобрување.
За извозни проекти, може да се применат дополнителни барања во зависност од земјата на дестинација и спецификацијата на проектот. Онаму каде што е потребно, производството и тестирањето може да се организираат во согласност со применливите регионални барања, при што релевантните технички документи и документацијата за сообразност ќе бидат разгледани пред пратката.
За понуда или технички преглед, корисно е да се обезбеди потребниот пресек на проводникот, работен напон, проценета струја на оптоварување, должина на кабелот, метод на инсталација, услови на околината или почва, групирање на кабли и дозволен пад на напон. За кола поврзани со пожар, треба да се наведат и потребната температура за тестирање на пожар, времетраењето и применливиот стандард за тестирање.
Онаму каде што е потребно одобрување на проектот, купувачот може да ги побара спецификациите на производот, техничките податоци, евиденцијата за електрични тестови, документацијата за пожарен тест и сертификатите за квалификација на компанијата што се применуваат на испорачаниот кабел. Прегледот на овие документи пред производството помага да се осигура дека избраната конструкција одговара на барањата на проектот.
Отпорноста на пламенот главно се однесува на ограничувањето на ширењето на пламенот по должината на кабелот. Отпорноста на пожар се однесува на способноста на наведената конструкција на кабелот да го одржува интегритетот на електричното коло за одреден период под дефиниран тест за пожар. Двете својства не треба да се третираат како заменливи.
Доставените информации за производот одредуваат тест за пожар на 750 °C за 90 минути. Ова е дефиниран услов за тестирање за наведената конструкција на кабелот. Применливиот извештај од тестот треба да се провери за да се потврди методот на тестирање, конфигурацијата на кабелот и барањата за интегритет на колото пред одобрување на проектот.
Алуминиумот има помала густина од бакарот, што може да ја намали тежината на кабелот и може да биде корисен на подолги патеки или каде што се зема предвид при инсталирањето. Неговата поголема електрична отпорност значи дека големината на проводникот и пресметките на падот на напонот треба да ги земат предвид својствата на алуминиумот.
Производот може да се земе предвид за надворешни надземни правци, ровови за кабел и специфицирани инсталации за директно закопување каде што конструкцијата на кабелот и барањата на проектот ги дозволуваат овие методи. Изложеноста на ултравиолетово зрачење, условите на почвата, дренажата, механичката заштита и термичката дисипација треба да се проценат за вистинската инсталација.
Користете терминали, приклучоци или конектори одобрени за алуминиумски проводници и погодни за оптоварувањето со работа. Правилното соголување, подготовка, компресија и заштита на зглобовите се важни за да се контролира отпорот на контакт и локализираното загревање.
Во зависност од спецификациите на производот и барањата на проектот, техничките податоци, евиденцијата за електрични тестови, документацијата за тестирање пожар и сертификатите за квалификација на компанијата може да се обезбедат за преглед. Применливите документи треба да одговараат на вистинската конструкција на кабелот и бараниот стандард за тестирање.
