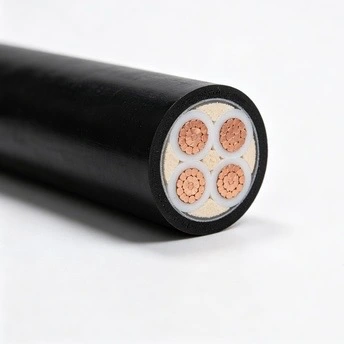

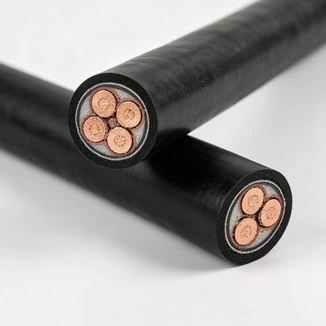

Бакарниот нисконапонски кабел за напојување отпорен на пожар XLPE FR е дизајниран за нисконапонски кола каде што се потребни и контрола на ширењето на пламенот и континуирано напојување под одредени услови за пожар. Неговата конструкција комбинира бакарен проводник, изолација XLPE, огноотпорна лента од мика, полнење за отпорност на пламен и заштитна надворешна обвивка за дистрибуција на електрична енергија при итни случаи и други нисконапонски инсталации со дефинирани барања за пожарникарски перформанси.
|
Номинален пресек (mm²) |
Минимален број на проводнички жици |
Надворешен дијаметар на проводникот (мм) |
Номинална дебелина на XLPE изолација /mm |
Приближен надворешен дијаметар на изолацијата /mm |
Максимален отпор на проводникот на 20 ℃ (Ω/km) бакар |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (Б) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (Б) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (Б) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (Б) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

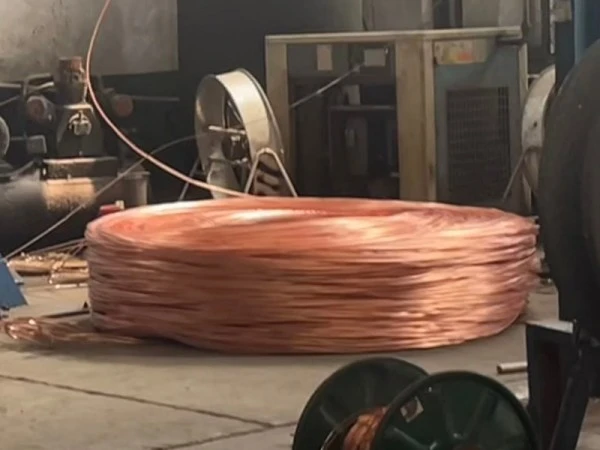

Проводникот е изработен од електролитски бакар и е достапен во едножичени и заглавени конструкции според наведениот пресек. Вредностите на отпорот на проводникот во горната табела даваат директна референца за електричен избор. Заглавените проводници можат исто така да обезбедат поголема флексибилност каде кабелската траса вклучува свиоци, фиоки или проводници.

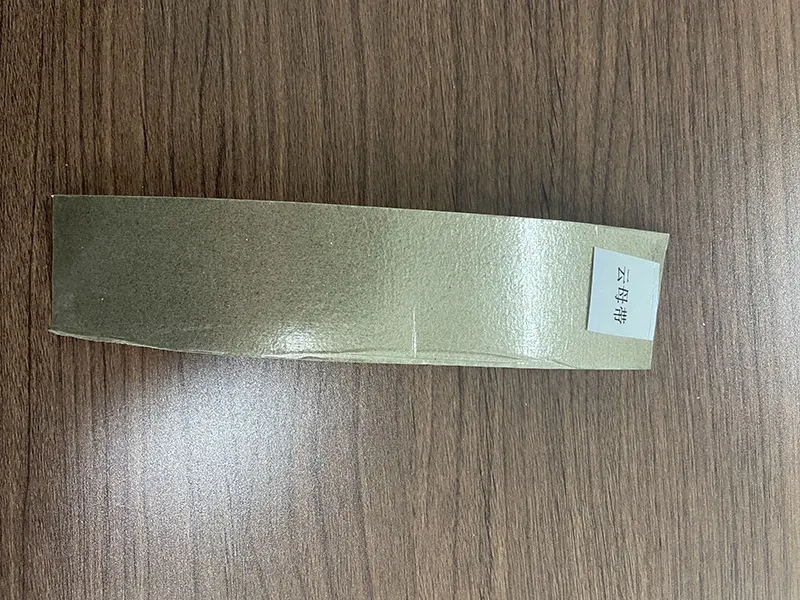

Двослојната мика лента се нанесува околу склопот на проводникот како примарна огноотпорна бариера. Под одреден тест за пожар, слојот од мика помага во заштитата на проводникот и системот за изолација од директна изложеност на топлина и го поддржува интегритетот на колото за потребното времетраење на тестот. Перформансите на отпорност на пожар треба да се оценуваат според применливиот стандард на производот и извештајот за тестирање, а не само според температурата.
XLPE ја обезбедува главната електрична изолација околу проводникот. Неговата вообичаено специфицирана континуирана работна температура е 90 ℃, предмет на применливиот дизајн и стандард на кабелот. Во споредба со конвенционалната PVC изолација, XLPE има поголема топлинска способност и добра отпорност на стареење и многу хемиски средини, што го прави погоден за струјни кола изложени на покачени работни температури.
Полнење отпорно на пламен се користи за зафаќање внатрешни простори помеѓу компонентите на кабелот и одржување на предвидената геометрија на кабелот. Неговата улога е исто така да го ограничи ширењето на пламенот низ внатрешните празнини кога кабелот е изложен на оган.
Надворешната обвивка обезбедува механичка заштита и придонесува за контрола на ширењето на пламенот. За инсталации на отворено или ровови, вистинската отпорност на изложеност на УВ, влага и почвени услови треба да се проверат во однос на наведениот материјал за обвивка и барањата на проектот.
Применливите барања за производство и тестирање зависат од конструкцијата на кабелот, номиналниот напон, класификацијата на перформансите на пожар и дестинацијата на пазарот. За извозните проекти, потребните барања за GB, IEC или дестинација-земја треба да се потврдат пред производството, така што конфигурацијата на кабелот и документацијата се совпаѓаат со спецификацијата на проектот.

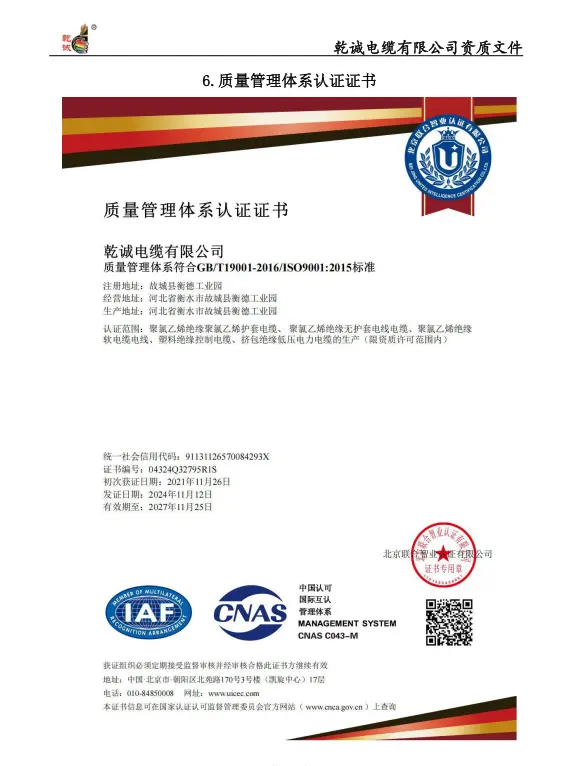

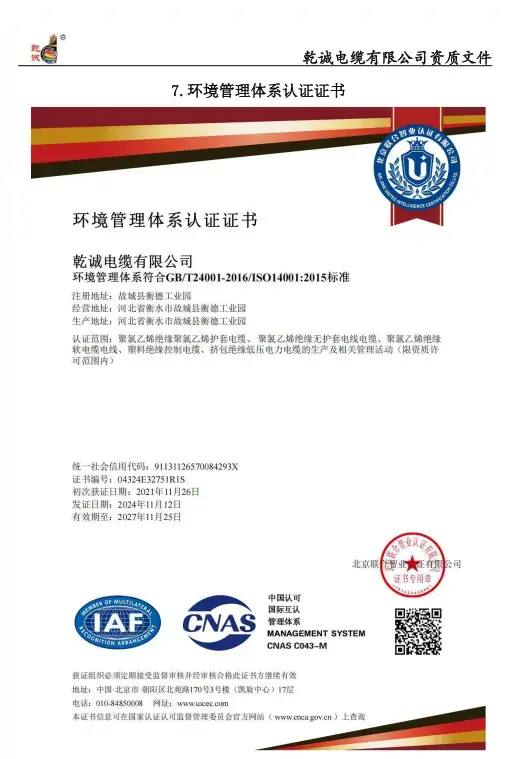

Достапната документација за квалитет може да вклучува ISO 9001 за управување со квалитет, ISO 14001 управување со животната средина и ISO 45001 сертификати за здравје и безбедност при работа, заедно со применливите квалификации за производство и документација за тестирање на производот.
За барањата за изведба на пожар, релевантните извештаи за тестот за интегритет на пожар и отпорност на пламен може да се обезбедат каде што е применливо за наведената конструкција на производот. Евиденцијата за производство и инспекција поврзана со серијата, исто така, може да се одржува за следливост во согласност со барањата за нарачка и контрола на квалитетот.
Бакарниот нисконапонски кабел за напојување отпорен на пожар XLPE FR користи посебни градежни слоеви за различни функции поврзани со пожар. Материјалите отпорни на пламен се наменети да го ограничат ширењето на пламенот, додека слојот отпорен на мика поддржува континуирано работење на колото за време на наведениот тест за пожар. Ова се различни барања за изведба и треба да се проверат преку соодветните методи и извештаи за тестирање.
XLPE изолацијата е дизајнирана за континуирана работна температура на проводникот до 90 ℃ според применливата спецификација. Вистинската дозволена струја зависи од големината на проводникот, начинот на инсталација, температурата на околината, групирањето и другите фактори за корекција. Затоа, изборот на кабел треба да се заснова на целосната состојба на инсталација, а не само на температурата на изолацијата.
Бакарните проводници ја обезбедуваат електричната патека за пренос на енергија со низок напон. Вредностите на максималната отпорност наведени во техничката табела може да се користат при проверка на падот на напонот, греењето на проводникот и дизајнот на колото. Инспекцијата на готовиот кабел може да вклучи отпорност на проводникот, изолација и тестирање на отпорен напон во согласност со применливите барања за производство и проект.
Димензиите на проводникот, дебелината на изолацијата и карактеристиките на готовиот кабел може да се проверат за време на производството. Инспекциските записи и документацијата за производот може да се поврзат со релевантната производна серија или макара за кабел каде што е потребна следливост. Ова обезбедува практична основа за дојдовна инспекција, прифаќање на проектот и подоцна одржување.
Изберете го пресекот на проводникот според проектната струја, дозволениот пад на напонот, начинот на инсталација, температурата на околината и групирањето на каблите. Вредностите во техничката табела ги опишуваат димензиите и отпорот на проводникот, но тие не треба да се третираат како самостојна табела за проветрување.
Пред да нарачате, потврдете дали проектот бара перформанси отпорни на пламен, отпорност на оган за одредено времетраење или и двете. Онаму каде што е потребна оценка за интегритет на пожар, потребната температура на испитувањето, времетраењето, состојбата на колото и применливиот стандард треба да се усогласат со документацијата за тестирање на кабелот.
За конструкција под минималната температура за инсталирање одредена од производителот, треба да се следат соодветни постапки за ракување и предзагревање во согласност со спецификацијата на производот. Максималната континуирана работна температура на проводникот е генерално одредена како 90 ℃ за оваа конструкција изолирана со XLPE. При монтажата треба да се земат предвид и изворите на топлина, групирањето на кабли и условите на околината.
Кабелот треба да се инсталира без да се надмине наведениот минимален радиус на свиткување. За вредностите дадени за овој производ, референтниот минимален радиус на свиткување е ≥10 × надворешниот дијаметар на кабелот за едножилни кабли и ≥15 × надворешниот дијаметар на кабелот за каблите со повеќе јадра. Вистинските барања за инсталација треба да ги следат применливите спецификација на производот.
1. Внатрешни кола за итни пожари:Погоден за апликации како што се дистрибуција на електрична енергија за заштита од пожар, кола за напојување на опремата и инсталации на кабли каде што е потребно континуирано напојување под одредени услови за пожар.
2. Комерцијални и јавни објекти:Каблите, шахтите и другите нисконапонски дистрибутивни правци може да се земат предвид кога избраниот кабел ги задоволува барањата за пожарна и електрична енергија на проектот.
3. Инсталации на отворено и кабелски ровови:Монтажата може да се разгледа каде што конструкцијата на обвивката е погодна за очекуваните УВ, влага и механички услови.
4. Директно погребување:Директното закопување треба да се користи само кога конструкцијата на кабелот и обвивката се специфицирани за почвата, влагата, механичките и хемиските услови на местото на инсталација.
Средните споеви треба да се минимизираат во кола за итни случаи на пожар. Онаму каде што е неопходно поврзување со спојување или разгранување, системот за спојување треба да биде компатибилен со електричниот рејтинг на кабелот и бараните перформанси за пожар. Огноотпорните компоненти за спојување или завршување треба да се изберат како целосен систем наместо да се потпираат само на самиот кабел.
Идентификацијата на кабелот треба да се одржува на двата краја и на соодветните точки на рутата за поддршка на инспекцијата и идното одржување. За време на влечење и поставување, избегнувајте прекумерна затегнувачка сила, остри рабови и неконтролирано свиткување што може да ја оштети изолацијата или огноотпорните слоеви.
Кабелот ги интегрира своите огноотпорни и отпорни на пламен слоеви во фабрички произведената структура, намалувајќи ја потребата за посебен третман за заштита од пожар долж телото на кабелот. Сепак, завршетоците, спојниците, носачите и пробивањата низ конструкциите со огноотпорни ознаки сè уште бараат компатибилни инсталациски системи за одржување на потребните електрични карактеристики и карактеристики на пожарна изведба на целосната инсталација.
О: Перформансите на отпорни на пламен се однесуваат на ограничување на ширењето на пламенот по палењето, додека перформансите отпорни на оган се однесуваат на одржување на специфицираниот интегритет на колото под дефинирани услови на пожар. Може да биде потребен кабел за да се исполнат едното или двете барања во зависност од проектот.
О: XLPE обезбедува електрична изолација со типична континуирана работна температура од 90 ℃ за овој тип на градба. Неговата термичка способност и отпорноста на стареење го прават погоден за нисконапонски струјни кола каде што треба да се земат предвид работната температура и условите за работа.
О: Потврдете ја струјата на оптоварување, пресекот на проводникот, дозволениот пад на напонот, начинот на инсталација, температурата на околината, групирањето на каблите, должината на трасата и потребното ниво на пожарникарски перформанси. Овие фактори одредуваат дали одредена големина и конструкција се соодветни за проектот.
О: Релевантните спецификации на производот, записите за инспекција и применливите извештаи за тестирање може да се обезбедат во согласност со барањата за конструкција и нарачка на кабелот. За извозни проекти, потребната стандардна и дестинација-пазарна документација треба да се потврди пред производството.
О: Обрнете внимание на температурата на инсталација, радиусот на свиткување, напнатоста на влечење, изворите на топлина, групирањето на каблите и механичката заштита. Зглобовите и завршетоците треба да користат и компоненти компатибилни со потребните спецификации за електрични и противпожарни перформанси.
О: Може да се смета за овие апликации кога обвивката и целосната конструкција на кабелот се погодни за реалните УВ, влага, почва, механички и хемиски услови. Директното закопување не треба да се претпоставува само од оценката за пожар на кабелот.
