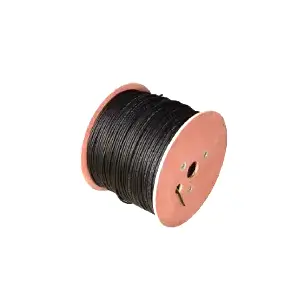

Сончевиот DC кабел Qiancheng PV1-F е набавен за инженерство на фотоволтаична централа, погоден за конструкција на жици за пренос на еднонасочна струја од страната на фотоволтаичниот модул. Обезбедува одлична отпорност на УВ, отпорност на високи температури, отпорност на киселинско-алкална корозија, отпорност на преоптоварување, отпорност на абење и антикорозивни перформанси. Прилагодлив на различни сурови работни услови на фотоволтаични, обезбедува безбедно и стабилно функционирање на системот со долг работен век.
|
Број на јадра × Номинална површина на пресек (mm²) |
Номинална дебелина на изолацијата (мм) |
Номинална дебелина на обвивката (мм) |
Максимален среден надворешен дијаметар (мм) |
Минимален отпор на изолација на 20℃ (MΩ・km) |
Минимален отпор на изолација на 90℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Соларниот DC кабел Qiancheng PV1-F усвојува конзервиран флексибилен бакарен проводник со подобар отпор од националниот стандард и низок пораст на температурата при целосно оптоварување. Поминал тест за анти-стареење и отпорност на пукнатини со УВ-стареење. Суровините и податоците од тестот може да се проверат за да се избегне фалсификување.
Обичните фотоволтаични кабли имаат тенденција да пукаат при ниски температури. Овој производ го помина тестот за свиткување -40℃ и се спротивставува на оштетувањето за време на изградбата во ладни региони. Обвивката е отпорна на озон, отпорна на масло и антикорозивна, погодна за сурови средини како што се солено-алкални области и услови за прскање со крајбрежна сол со помала стапка на дефект.
Точката на самото место е достапна за директна испорака. За фотоволтаични проекти од големи мегавати, може да се обезбеди приспособена номинална површина на пресек, степен на отпорност на пламен и должина на серпентина. Без означување од среден човек, што обезбедува предности во трошоците за инженерски набавки со голем обем.
Сите соларни DC кабли Qiancheng PV1-F се тестираат со примероци за отпорност на DC напон и отпорност на изолација пред испораката. Може да се спротивстави на обратно високонапонско влијание на фотоволтаичните системи и да спречи електрично истекување, дефект и опасност од пожар во DC кола. Задоволува отпорност на пламен од класа C за да го спречи ширењето на пламенот по каблите.
Отпорен на ултравиолетови зраци за стабилна долгорочна работа во рамките на -40℃ ~ 90℃. Отпорен на стареење и пукање при долготрајна изложеност на отворено. Типот без халоген со малку чад е опционален за да се намали токсичниот чад за време на пожар и да се гарантира безбедноста за внатрешни фотоволтаични апликации.
Одличната флексибилност на кабелот го спречува оштетувањето на изолациониот слој предизвикано од влечење или мало стискање за време на изградбата, намалувајќи ги ризиците од преработка и трошоците за одржување во подоцнежните фази.
Соларниот DC кабел Qiancheng PV1-F е специјално дизајниран за ожичување од страна на еднонасочна струја на фотоволтаични системи за производство на енергија:
- жици за магистрални шипки за модули на големи централизирани фотоволтаични централи на земја;
- Дистрибуирани фотоволтаични централи на покриви на индустриски и комерцијални објекти;
- Дистрибуирани фотоволтаични системи за домаќинство поврзани со мрежа;
- Фотоволтаични проекти под сложени услови, вклучително и риболовно-соларни хибридни, земјоделско-соларни хибридни, планински и Гоби локации.
О: Проводникот е направен од конзервиран флексибилен бакар, обезбедувајќи добра електрична спроводливост и флексибилност за континуирано работење со пренос на струја во фотоволтаични DC кола. Нејзината конструкција на спроводникот, исто така, помага да се контролира порастот на температурата при нормални услови на полно оптоварување.
О: Наведениот континуиран опсег на работна температура е -40℃ до 90℃. Кабелот исто така беше подложен на тестирање на виткање на ниска температура на -40℃ за да се оцени неговата флексибилност и отпорност на пукање при инсталација во ладни средини.
О: Обвивката обезбедува отпорност на озон, масло, сол спреј и изложеност на киселина-алкали. Ова го прави кабелот применлив за фотоволтаични инсталации во крајбрежни области, солено-алкални средини и риболовно-сончеви или други хибридни проекти на отворено, предмет на реалните услови на локацијата.
О: Завршените кабли може да се тестираат за отпорност на DC напон и отпорност на изолација според важечките барања за инспекција. Овие тестови помагаат да се потврди интегритетот на изолацијата и електричните перформанси пред да се испорача кабелот.
О: Кабелот има класа-C за отпорност на пламен. Неговата конструкција е наменета да го ограничи ширењето на пламенот по должината на кабелот кога е изложен на локализиран пожар, поддржувајќи ги барањата за безбедност од пожар на фотоволтаичните жици со еднонасочна струја.
О: Флексибилната конструкција му помага на кабелот да издржи нормално насочување, влечење и мала компресија за време на инсталацијата. Сè уште е потребно правилно ракување и усогласеност со наведениот радиус на свиткување за да се избегне механичко оштетување на изолацијата или обвивката.
О: Главно се користи за жици од страна на еднонасочна струја во системи за производство на фотонапонска енергија, вклучувајќи електрани на земја, комерцијални и индустриски покриви, станбени PV системи, земјоделско-соларни проекти и рибарско-сончеви инсталации.
О: Изолацијата користи полиолефин со вкрстено поврзано зрачење и е подложен на тестирање за стареење со УВ. Материјалната конструкција обезбедува отпорност на ултравиолетова изложеност и помага во одржувањето на физичките својства на кабелот за време на долготрајна услуга на отворено.
