21/35kV XLPE изолиран кабел за напојување

Кабелот за напојување со изолација од 21/35 kV XLPE од Qiancheng ги исполнува барањата за подигнување на високонапонските главни далноводи, како што се реновирање на урбаната електрична мрежа и пренос на енергија за индустриско-рударски трафостаници.

Дефиниција на производот и вовед

Целосно име на производ

Qiancheng 21/35kV XLPE изолиран кабел за напојување. Тој е во согласност со двојните стандарди GB/T 12706 и IEC 60840. Со номинален напон од 21/35 kV, служи како главен кабел за пренос на електрична енергија со среден и висок напон.

Поддршка за квалификација на претпријатието

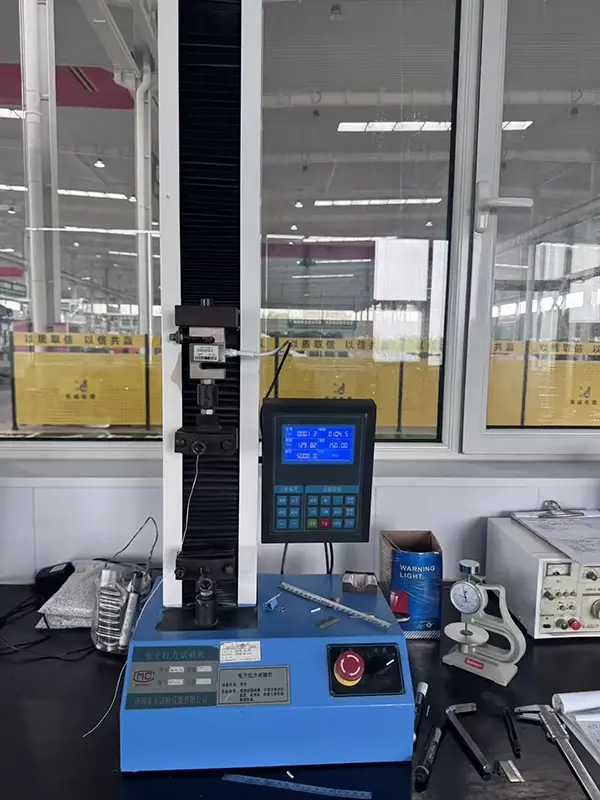

Нашата фабрика има 20-годишно искуство во производство на кабли. Тој е опремен со лабораторија за тестирање акредитирана од CNAS. Квалификациите со целосен опсег може да се потврдат на официјалната веб-страница. Секоја серија на кабли доаѓа со извештаи за проверка на квалитетот и фабрички сертификати, а сите документи за квалификација може да се следат за верификација.

Проверени практични случаи на проекти

Повеќе од 800.000 метри Qiancheng 21/35kV XLPE изолиран кабел за напојување се испорачани за проширување на трафостаницата, реновирање на високонапонско напојување во рударските области и севкупни проекти за дистрибуција на електрична енергија на индустриските паркови во регионот Шандонг. Тестовите за работа на терен покажуваат дека изолацијата нема стареење или дефект по 3-годишна континуирана работа со полно оптоварување.

Табела со спецификации на производи и технички параметри

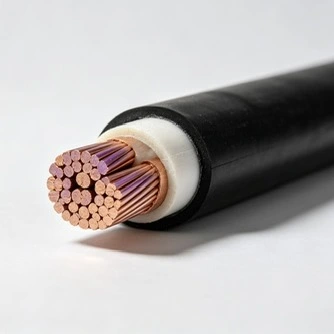

Внатрешна структура на кабел

Диригент

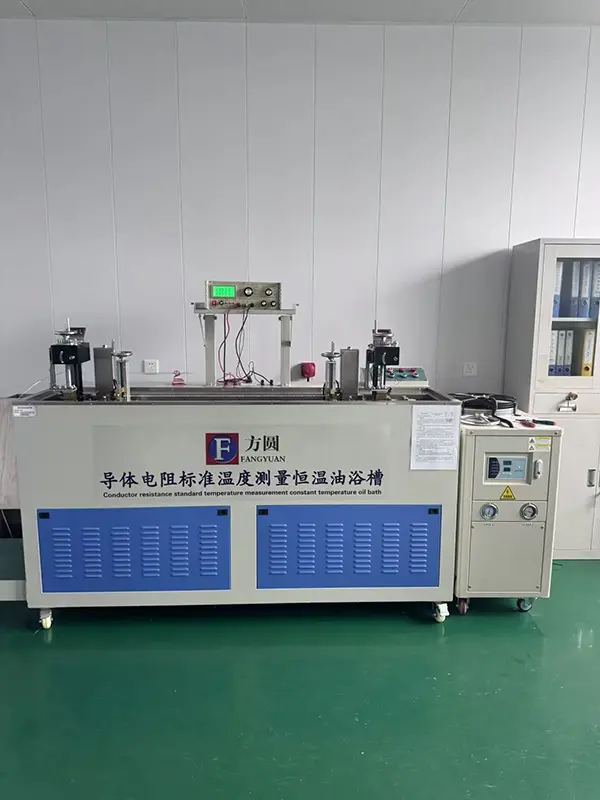

Набиен бакарен спроводник со висока чистота без кислород. Измерениот DC отпор на проводникот е строго чуван во границите на националните стандарди, со мала загуба на спроводливост. Измерено зголемување на температурата при оптоварување со тешка струја ≤65K.

Тројно ко-екструдиран XLPE изолациски слој

Произведено со интегриран процес на тројно ко-истиснување. Дебелината на изолацијата е униформа без воздушни празнини. Може стабилно да издржи тест на напон со фреквенција од 42 kV 1 час без дефект. Служи како основна структура што носи притисок на кабелот за напојување Qiancheng 21/35kV XLPE изолиран.

Заштитен слој

Комбинирана структура на внатрешен полупроводен штит и надворешен полупроводен штит, кој ја изедначува дистрибуцијата на електричното поле и го спречува оштетувањето на изолацијата предизвикано од локалната концентрација на електричното поле.

Оклоп и надворешна обвивка

Оклопот со челична лента се спротивставува на силата на дробење и оштетувањето од подземното ископување. Надворешната обвивка од HDPE обезбедува отпорност на киселинско-алкална корозија и отпорност на стареење на ултравиолетовите зраци, погодна за повеќе сценарија за поставување: директно закопување, инсталација на канал и рутирање на фиоката за кабли.

Основни предности на производот

Одлична стабилност на изолацијата

Материјалот со вкрстено поврзан XLPE има класа на отпорност на температура од 90℃. Може да издржи краткорочно преоптоварување на 250℃ 5 секунди без да се топи. Изолацијата речиси не се деградира при долгорочен пренос со големо оптоварување, намалувајќи ја фреквенцијата на одржување поради дефекти.

Контрола на квалитет со целосно следење

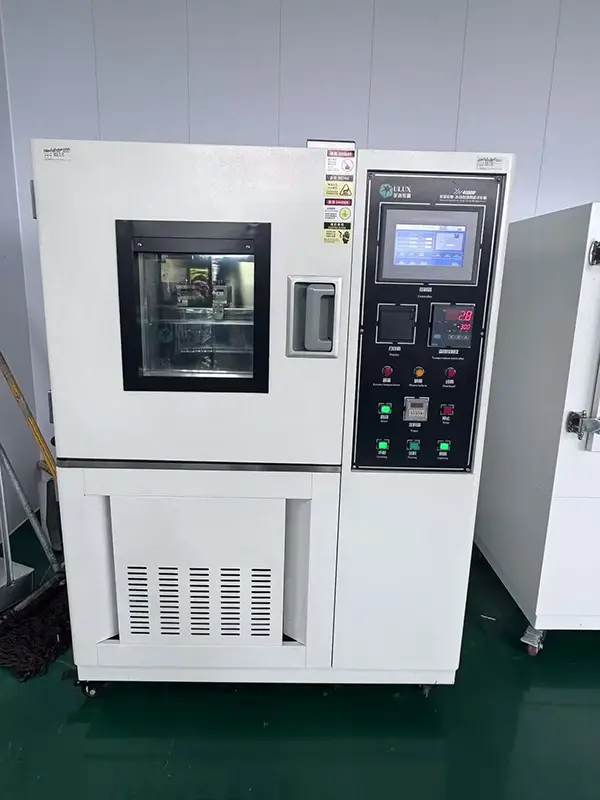

Процедури за тестирање од влезната инспекција на бакар-материјал до испорака на готовиот кабел. Клучните податоци од тестот, вклучувајќи отпорност на напон, делумно празнење и термичко стареење се запишуваат во системот. Купувачите можат да пристапат до сите оригинални податоци за тестирање преку сериските броеви.

Помали загуби и поголема заштеда на енергија

Перформанси Проводникот со компактен облик постигнува коефициент на полнење над 92%. Во споредба со обичните лабаво-врзани кабли, падот на напонот на линијата се намалува за околу 7% при вистинското мерење, заштедувајќи ја загубата во потрошувачката на енергија за време на долготрајното работење на електричната мрежа.

Силна компатибилност за прилагодување

Приспособливи опции за напојувачки кабел со изолација од Qiancheng 21/35 kV XLPE: LSZH обвивка без халоген за слаб чад, тип на отпорен на пламен од класа А и тип отпорен на оган, прилагодувајќи се на посебни работни услови за заштита од пожар, како што се тунели и затворени простории за дистрибуција на енергија.

Стандардни упатства за инсталација и поставување

Директно закопано положување

Поставете перница од фин песок на дното на ровот пред да положите. Длабочина на закопување на оклопни кабли ≥0,8m. Избегнувајте области кои се предмет на тркалање на тешки возила. Целосно обележување на трасата по изградбата за да се спречи отсекување на кабелот со подоцнежно ископување.

Послужавник за кабли / Поставување тунели

За единечен кабел за напојување Qiancheng 21/35 kV XLPE изолиран, радиусот на свиткување не треба да биде помал од 15 пати поголем од надворешниот дијаметар на кабелот. Резервирајте празнини за дисипација на топлина за распоред со повеќе кабли за да избегнете прегревање предизвикано од густо натрупување.

Ограничувања за поставување на животната средина

Избегнувајте долгорочно потопување во силно корозивна канализација и незаштитена надворешна изложеност под интензивна сончева светлина. Загрејте ги каблите пред да ги поставите на температури под 0℃ за да спречите кршливо пукање на надворешната обвивка.

Прифаќање на завршување

Повторното тестирање на напонот за фреквенција на моќност ќе се изврши по завршувањето на поставувањето. Вклучувањето на напојувањето е дозволено само откако ќе поминете тестови. Нашите професионални техничари можат да бидат испратени за да обезбедат упатства за прифаќање на лице место.

Најчесто поставувани прашања

П1: Какви практични придобивки може да донесе процесот на набиен спроводник на 21/35 kV XLPE изолиран кабел за напојување?

О: Во споредба со конвенционалниот лабаво заглавен проводник, набиената конструкција може да ги намали празнините на проводниците и да поддржи помал електричен отпор. Исто така, помага во управувањето со порастот на температурата при оптоварување со висока струја, што е корисно за долгорочни апликации за пренос на енергија.

П2: Која краткорочна температура на преоптоварување може да издржи XLPE изолацијата?

О: Долгорочната работна температура на изолацијата XLPE е 90℃. Под услови на краток спој или краткотрајно преоптоварување, изолацијата може да издржи температури до 250℃ за одреден краток период. Вистинските оперативни ограничувања треба да ги следат важечките стандарди за кабел и условите за инсталација.

П3: Какви функции извршуваат внатрешниот и надворешниот полупроводен штит?

О: Внатрешниот и надворешниот полупроводен слој помагаат да се контролира дистрибуцијата на електричното поле околу изолацијата. Со намалување на локализираната концентрација на електричното поле на интерфејсите на спроводникот и изолацијата, заштитниот систем поддржува стабилни перформанси на изолација при работа со висок напон.

П4: Кои се клучните градежни точки за директно закопана инсталација?

О: Општо земено се претпочита оклопна конструкција каде што директното закопување бара дополнителна механичка заштита. Може да се обезбеди соодветна песочна перница на дното на ровот, а длабочината на закопувањето треба да ја задоволува применливата спецификација на проектот. Кабелските правци, исто така, треба да бидат јасно означени по инсталацијата, особено во области каде што подоцна може да дојде до ископување или сообраќај на возила.

П5: Кои се барањата за свиткување и уредување за фиоки за кабли или инсталација на тунели?

О: Минималниот радиус на свиткување за еден кабел не треба да биде помал од 15 пати поголем од неговиот надворешен дијаметар, освен ако применливата спецификација не наведува поинаку. Кога неколку кабли се инсталираат паралелно, треба да се одржува соодветно растојание за дисипација на топлина. Треба да се избегнува прекумерно натрупување за да се спречи непотребното зголемување на температурата.

П6: Кои средини се несоодветни за директно поставување?

О: Треба да се избегнува долготрајна изложеност на силно корозивна канализација и незаштитени надворешни услови со интензивна сончева светлина, освен ако избраната конструкција на кабелот не е потврдена за овие средини. За инсталација на амбиентални температури под 0℃, треба да се преземат соодветни мерки за предзагревање за да се намали ризикот од кршливо оштетување на обвивката.

П7: Кои тестови треба да се завршат пред да се напојува инсталираниот кабел?

О: По инсталацијата, потребната електрична инспекција и тестот за издржување на напонот со фреквенција на напојување треба да се завршат во согласност со важечките стандарди и барањата на проектот. Колото треба да се напојува само откако ќе се поминат потребните тестови и ќе се прифати инсталацијата. Може да се обезбеди техничка помош за барања за прифаќање специфични за проектот.
