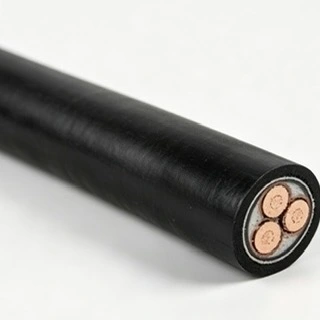

Кабел за напојување со изолација од 18/30 kV XLPE

За инженерски проекти за дистрибуција на електрична енергија со висок напон, најпосакуваниот избор е Qiancheng 18/30kV XLPE изолиран кабел за напојување. Ги исполнува барањата за изградба на проектите за пренос и дистрибуција на електрична енергија од класа 30 kV.

Табела со спецификации на производи и технички параметри

Предности во споредба со Peer производи

Водечка технологија за изолација

Усвоена е висококвалитетна XLPE вкрстена полиетиленска изолација, опремена со производствена линија со тројно ко-истиснување и онлајн мерење на дебелината со ласер за да се обезбеди униформа дебелина на изолацијата и да се спречи создавањето на водени дрвја. Во споредба со обичните кабли, тој обезбедува помала загуба на диелектрик, со дизајниран животен век на отворено до 40 години.

Оптимизирана двослојна штитна структура

Двоен штитник од бакарна лента со стапка на скут ≥25%. Помина строги тестови за отпорност на напон и делумно празнење, способни да се справат со големи флуктуации на оптоварувањето на електричната мрежа и да ги намалат ризиците од неочекуван дефект и прекин на електричната енергија.

Опции за флексибилни материјали

Верзиите со бакарно јадро се карактеризираат со мала загуба на линија, погодна за трафостаници на кратки растојанија со тешко оптоварување. YJLV со алуминиумско јадро ја намалува сопствената тежина за 30%, ефикасно намалувајќи ги вкупните трошоци за транспорт и поставување за проекти за пренос на електрична енергија на долги растојанија.

Комплетен квалитетен систем за следливост

Секоја серија на Qiancheng 18/30kV XLPE изолиран кабел за напојување се подложува на независно тестирање со архивирани видеа за тестирање. Обезбедени се QR-кодови што може да се следат. Случајната инспекција на клиентот на лице место е поддржана за да се избегнат разлики во квалитетот помеѓу примерокот и масовно произведените стоки.

Изборна верзија LSZH без халогени со малку чад

Варијантата без халоген со малку чад произведува малку нетоксичен чад за време на согорувањето. Достапни се комплетни комплети сертификати за тестирање IEC на кинески и на англиски јазик за лесно поминување на прифаќањето за заштита од пожари за јавни инфраструктурни проекти.

Безбедносни перформанси

Електрична безбедност

Пред породувањето се вршат строги тестови за издржување на висок напон и делумно празнење. Работи стабилно во влажни рудници и локации на хемиски постројки, намалувајќи ги ризиците од дефект од краток спој и дефект на изолацијата.

Изведба за заштита од пожари

Прилагодената верзија без халоген со малку чад се гаси само во оган и не испушта корозивни токсични испарувања, заштитувајќи ја евакуацијата на персоналот во сценарија за пожар и се вклопува за густо зафатени инженерски проекти.

Долгорочна оперативна безбедност

Отпорен на стареење и отпорен на УВ. Се спротивставува на оштетувањето и стареењето при долгорочно директно закопување или поставување на отворено, значително намалувајќи ги трошоците за периодична проверка и замена на кабелот.

Апликативни сценарија

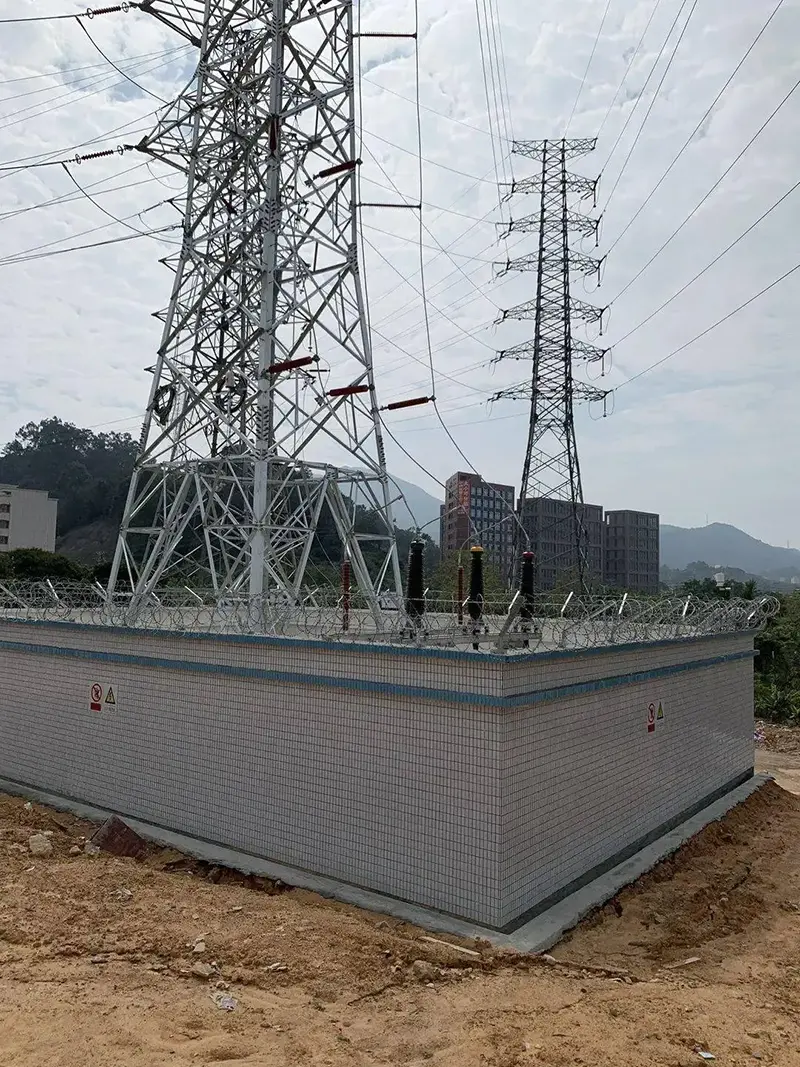

Урбани трафостаници, големи индустриски паркови, рудници и хемиски бази, железнички транзит, подземни сеопфатни комунални тунели и потпорни водови за пренос на електрична енергија за новоенергетски електрани.

Барања за инсталација и поставување

1. Температурата на поставување на околината не треба да биде пониска од 0℃. Се препорачува претходно загревање на каблите пред изградбата на ниски температури за да се спречи кршливото пукање на оштетувањето на изолацијата.

2.Строго следете ги спецификациите за минимален радиус на свиткување. Чувајте ги жиците подалеку од остри рабови и агли за да избегнете гребење на обвивката и навлегување вода што може да предизвика стареење на изолацијата.

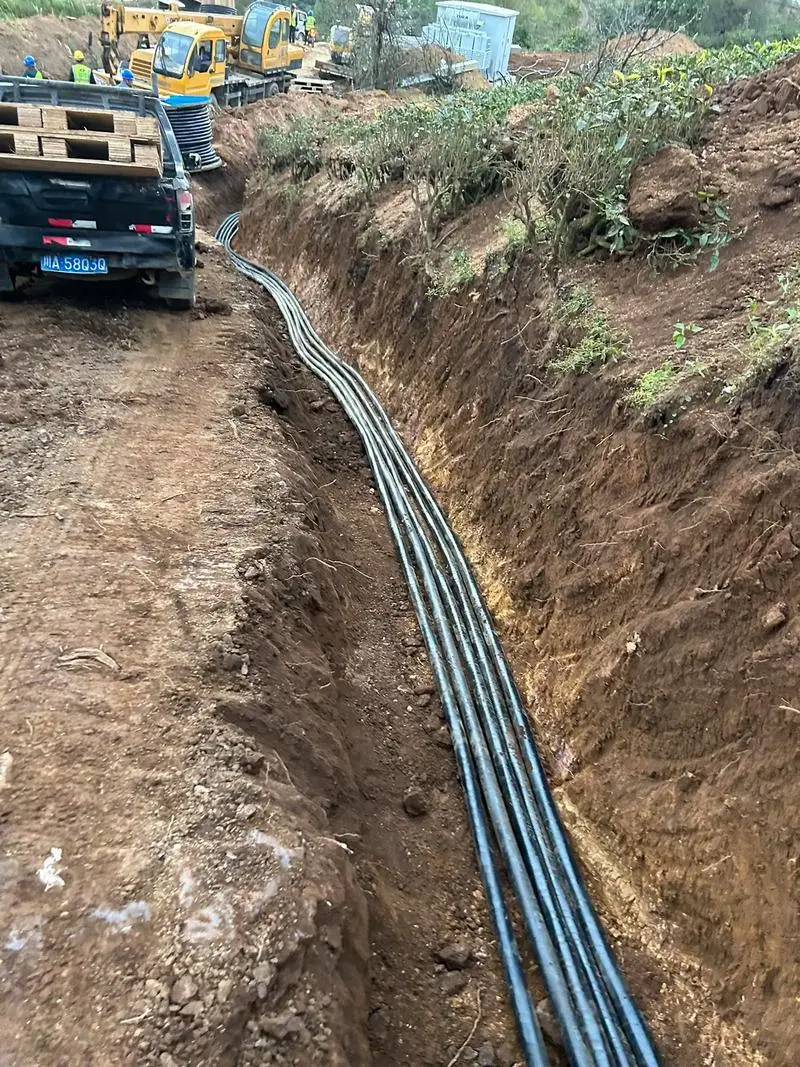

3. Прифатливите методи за поставување вклучуваат рутирање на внатрешната лента за кабли, кабелски тунели, ровови за кабел, инсталација на канали и директно закопување во лабава почва. Оклопните кабли можат да издржат благи механички надворешни сили.

4. Едножилните AC кабли не треба да се насочуваат само во челични цевки, за да се избегне загревање со вртложни струи што го забрзува стареењето на кабелот.

Најчесто поставувани прашања

П1: Дебелината на изолацијата на 18/30 kV XLPE изолираниот кабел за напојување е релативно дебела. Како се одржува еднаква дебелина за време на производството?

О: Производната линија со тројно ко-истиснување со онлајн мерење на дебелината на ласерот се користи за следење на димензиите на изолацијата за време на производството. Ова помага да се одржи доследна дебелина на изолацијата XLPE и поддржува стабилни диелектрични перформанси. Наведениот работен век на дизајнот за апликации на отворено може да достигне 40 години под одредени работни услови.

П2: Каква заштитна функција обезбедува двојниот штит со бакарна лента при флуктуации на оптоварувањето на електричната мрежа?

О: Штитот со бакарна лента има одредена стапка на круг од ≥25%. Заштитниот систем, заедно со тестирањето за отпорност на напон и делумно празнење, помага да се контролира електричното поле и ги поддржува перформансите на изолацијата кога електроенергетскиот систем доживува промени во работниот товар.

П3: Како треба да се изберат верзиите со бакарни и алуминиумски јадра за проекти за трафостаници на долги растојанија?

О: Конструкцијата со бакарно јадро вообичаено се разгледува кога е потребна поголема спроводливост и пренос со тежок товар на пократки растојанија. Изградбата на YJLV со алуминиумско јадро може да се смета за подолги преносни правци каде помалата тежина на кабелот е важен фактор. Конечниот избор треба да го земе предвид и тековниот капацитет, падот на напонот, условите за инсталација и вкупната должина на кабелот.

П4: Како функционира кабелот во влажни високонапонски средини како што се рудници и хемиски постројки?

О: Релевантните тестови за издржување на висок напон и делумно празнење се вршат според важечките барања. XLPE изолацијата го обезбедува системот за електрична изолација, додека конструкцијата на кабелот треба да биде избрана според изложеноста на влага, температурата, хемискиот контакт и другите услови на локацијата во рудниците или хемиските капацитети.

П5: Што треба да се земе предвид за долгорочна инсталација со директно закопување и на отворено?

О: Конструкцијата на кабелот обезбедува отпорност на стареење и изложеност на УВ, додека оклопните верзии нудат дополнителна механичка заштита за условите за инсталација каде што кабелот може да биде изложен на надворешни сили. За директно закопани или апликации на отворено, типот на обвивката, условите на почвата, изложеноста на сончева светлина и механичката заштита треба да се прегледаат пред инсталацијата.

П6: Што треба да се земе предвид при свиткување на кабелот за време на инсталацијата?

О: Наведениот минимален радиус на свиткување треба да се почитува во текот на инсталацијата. Треба да се избегнуваат остри рабови, прекумерно свиткување и присилно влечење за да се спречи оштетување на обвивката. Правилното ракување е особено важно за високонапонските кабелски системи бидејќи механичкото оштетување може да влијае на системот за изолација и неговите долгорочни перформанси.

П7: Кога се претпочита верзијата без халоген со малку чад во однос на конвенционалниот тип на обвивка?

О: Верзијата за слаб чад без халогени е наменета да го ограничи чадот и корозивните емисии што содржат халогени за време на согорувањето. Може да се смета за густо окупирана или затворена инфраструктура, вклучително железнички транзитни објекти и подземни комунални тунели, каде барањата за чад и пожар се понапорни.

П8: Кои мерки на претпазливост се потребни при инсталирање на кабелот на ниски температури?

О: Препорачаната амбиентална температура за поставување не треба да биде под 0℃ освен ако применливата процедура за инсталација не наведе поинаку. Онаму каде што е потребна инсталација на ниски температури, треба да се следат соодветни мерки за претходно загревање за да се намали ризикот од кршливо оштетување на изолацијата. За едножилни кабли за наизменична струја, инсталацијата во челични цевководи исто така треба да ги следи важечките барања за да се избегне прекумерно загревање со вртложни струи.
