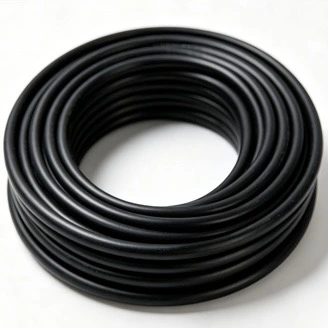

За нисконапонските кола кои треба да останат под напон за време на одредена изложеност на пожар, алуминиумски PVC огноотпорен кабел за напојување комбинира алуминиумски проводник со електрична изолација, посебен огноотпорен слој и ПВЦ заштитна обвивка. Наменет е за итна дистрибуција на електрична енергија и други кола со дефинирани барања за континуитет на пожар.
Опсегот опфаќа големини на проводници од 1,5 mm² до 1000 mm², со обезбедени електрични податоци за отпорност на проводникот, отпорен напон и јачина под различни услови на инсталација. Конечниот избор на кабел зависи од оптоварувањето на колото, должината на патеката, методот на инсталација, дозволениот пад на напон и применливите барања за безбедност од пожар.
|
Номинален пресек (mm²) |
Дебелина на изолацијата (мм) |
Дебелина на обвивката (мм) |
Приближен надворешен дијаметар на кабелот (мм) |
Проводник DC отпор (Ω/км)Ал |
Тест напон (kV/5min) |
Пропустливост на воздухот (A) (А)-Ал |
Капацитет во директно закопана почва(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

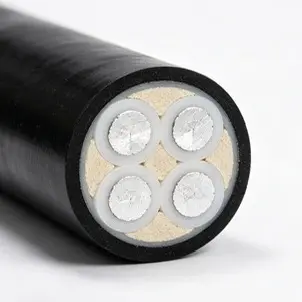

Кабелот е изграден околу четири функционални слоеви кои работат заедно при нормална работа и под наведените услови за тестирање на пожар. Алуминиумскиот проводник го носи електричното оптоварување, додека изолацијата обезбедува електрично одвојување. Наменскиот огноотпорен слој помага да се заштити колото кога е изложено на висока температура, а ПВЦ обвивката ја формира надворешната заштитна површина.
Алуминиумот се користи како проводник за струја. Неговата помала густина во споредба со бакарот може да биде релевантна за тежината и ракувањето со кабелот, особено на долгите патеки на кабелот. Сепак, алуминиумските проводници бараат соодветна големина и компатибилни завршни компоненти. Тековниот капацитет, падот на напонот и условите за инсталација треба да се земат предвид пред да се избере пресекот на проводникот.
Огноотпорниот слој е наменет да обезбеди топлинска заштита на електричното јадро за време на наведената изложеност на пожар. Неговата функција треба да се разликува од отпорноста на пламен: материјалите што го заштитуваат пламенот првенствено се наменети да го ограничат ширењето на пламенот, додека огноотпорните кабелски конструкции се оценуваат за одржување на работата на колото под дефинирани услови за тестирање на пожар.
Изолацијата го обезбедува потребното електрично одвојување околу проводникот, додека ПВЦ обвивката го штити готовиот кабел од нормален надворешен контакт при ракување и монтажа. Дебелината на изолацијата и обвивката прикажани во табелата варираат во зависност од големината на проводникот и се дел од димензионалната спецификација на кабелот.
За кола за напојување поврзани со пожар, перформансите на кабелот не можат да се проценат само со отпорност на пламен. Електричниот континуитет, состојбата на изолацијата, отпорот на проводникот и применливите услови за тестирање на пожар треба да се разгледаат заедно. Податоците за испорачаниот производ специфицираат тест напон од 3,5 kV/5 мин и обезбедуваат посебни вредности за носење струја за инсталација во воздух и директно закопана почва.
Информациите за испорачаниот производ специфицираат 90-минутна изведба на отпорност на пожар под услов за тестирање на 750 °C. Оваа вредност треба да се сфати како резултат од тестот поврзан со наведената конструкција на кабелот и методот на тестирање, а не како универзална изјава дека кабелот ќе ја одржува напојувањето за исто време при секој реален пожар. Одобрувањето на проектот треба да се заснова на применливиот извештај од тестот и локалните барања за заштита од пожари.
Отпорот на DC на проводникот е наведен во техничката табела за применливите големини на алуминиумските проводници. Бројките за јачина се дадени посебно за инсталација во воздух и директно закопана почва бидејќи дисипацијата на топлина се менува со условите за инсталација. Вистинската големина на кабелот може да бара и разгледување на температурата на околината, групирањето на каблите, условите за закопување, должината на патеката и дозволениот пад на напонот.
Наведената вредност од 3,5 kV/5 min го претставува наведениот тест напон и времетраење во податоците за испорачаниот производ. Тестирањето на отпорен напон се користи за проверка на системот за изолација под дефинираната состојба на тестот. Документацијата на производот и применливиот производствен стандард треба да се прегледаат кога кабелот ќе се поднесе за одобрување на проектот.
Изборот на кабел треба да започне со електричното оптоварување, а потоа да се провери во однос на вистинското опкружување за инсталација. За кола за итни случаи и поврзани со пожар, потребното времетраење на отпорност на пожар и применливите барања за конструкција исто така треба да се идентификуваат пред да се нарача кабелот.
Номиналниот пресек треба да се избере според работната струја, падот на напонот и условите за инсталација. За кола на долги растојанија, падот на напонот може да стане важен фактор за димензионирање дури и кога капацитетот за струја на проводникот е доволен. Според тоа, конечниот избор треба да се заснова на комплетниот дизајн на колото, а не само на капацитетот.
Кога се инсталираат во фиоки за кабли или други отворени патишта, дисипацијата на топлина, растојанието меѓу каблите, температурата на околината и бројот на наполнети кабли може да влијаат на дозволената струја. Вредностите на јачината на воздухот во табелата обезбедуваат референтни податоци за производот и треба да се применат заедно со соодветниот стандард за инсталација.
За директно закопување или поставување на подземен кабел-ров, треба да се земат предвид термичките услови на почвата, длабочината на закопувањето, растојанието меѓу каблите, одводнувањето и механичката заштита. Вредностите на директно закопаната јачина во табелата се референтни вредности специфични за инсталацијата и не треба да се третираат како замена за пресметките на кабелот специфични за проектот.
Алуминиумските проводници треба да се поврзат со помош на терминали, приклучоци или конектори погодни за алуминиумски проводници и наведеното електрично оптоварување. Правилната подготовка и компресија на проводникот се важни на спојницата бидејќи неправилно подготвената завршница може да создаде дополнителен контакт отпор и локално загревање.
Алуминиумски ПВЦ огноотпорен кабел за напојување може да се специфицира за нисконапонски дистрибутивни кола каде континуираната електрична услуга за време на дефинирана состојба на пожар е дел од барањето на проектот. Типичните апликации вклучуваат избрани кола за напојување за итни случаи, електрични оптоварувања поврзани со пожар, јавни згради, индустриски капацитети и подземни дистрибутивни патишта.
Кабелот може да се користи за назначени кола за напојување за итни случаи каде што кабелскиот систем е потребен за одржување на работата на колото одреден период за време на изложеност на пожар. Потребното ниво на отпорност на пожар треба да биде потврдено од дизајнот на проектот и важечките локални регулативи.
Апликациите може да вклучуваат избрани струјни кола во болници, училишта, комерцијални згради и други објекти каде што се инсталирани итни електрични системи. Дали е потребна конкретна конструкција на кабел зависи од дизајнот на зградата, стратегијата за пожар и важечките електрични и противпожарни кодови.
Во фабриките и индустриските капацитети, кабелот може да се земе предвид за дистрибуција во итни случаи, опрема поврзана со пожар и други нисконапонски кола каде што се специфицирани алуминиумски проводник и дефинирани барања за пожарникарски перформанси. Големината на кабелот треба да се совпадне со електричното оптоварување и маршрутата на инсталација.
Достапните поголеми димензии на проводниците може да се земат предвид за подземни дистрибутивни правци и ровови за кабел каде што дизајнот на инсталацијата дозволува оваа конструкција на кабелот. Пред инсталацијата треба да се проверат условите за закопување, механичката заштита и термичката дисипација.

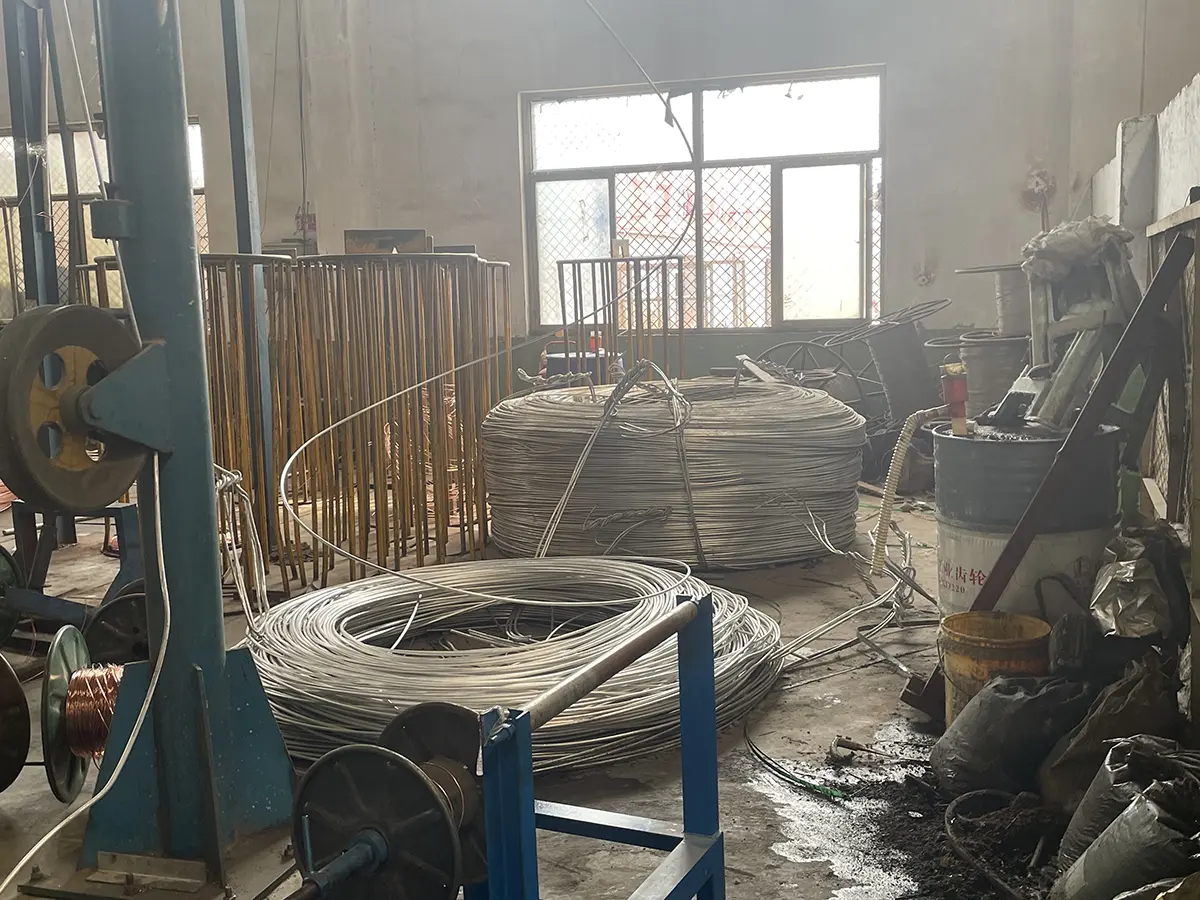

Qiancheng Cable работи со свои работилници за производство на кабли и капацитети за тестирање. Процесот на производство опфаќа обработка на проводници, истиснување на изолацијата, нанесување на огноотпорен слој и истиснување на надворешната обвивка. Релевантните записи за производство и инспекција обезбедуваат основа за контрола на димензиите на готовиот кабел и електричните карактеристики.

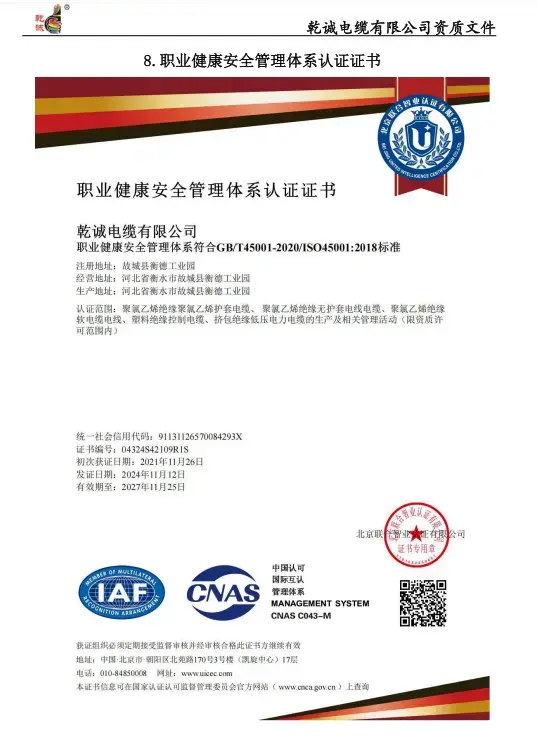

Qiancheng Cable поседува Национална лиценца за индустриско производство на кабли заедно со ISO9001 Quality Management, ISO14001 Environmental Management и ISO45001 Occupational Health and Security сертификати. Овие документи обезбедуваат информации за системите за производство и управување на компанијата и може да се прегледаат за време на квалификацијата на добавувачите.
За набавка на проектот, кабелот треба да се провери според вистинската спецификација за електрична и противпожарна безбедност наместо да се избира само според името на производот. Следниве информации се корисни кога се бара понуда или технички поднесок: потребен пресек на спроводникот, работен напон, струја на оптоварување, должина на кабелот, метод на инсталација, услови на околина или почва, групирање на кабли, дозволен пад на напон и потребна состојба за тестирање на пожар.
Кога кабелот се доставува за градежен проект, купувачот може да ги побара и применливите технички податоци, документацијата за тестирање и сертификатите за квалификација за преглед. Ова овозможува да се проверат избраните барања за конструкција и тест пред производството и инсталацијата.
Отпорноста на пожар се однесува на способноста на кабелското коло да продолжи да работи одреден период под дефинирани услови за тестирање на пожар. Отпорноста на пламенот главно се однесува на ограничувањето на ширењето на пламенот по должината на кабелот. Кабелот може да има својства на отпорност на пламен без да биде класифициран за истите перформанси на отпорност на пожар.
Алуминиумот обезбедува опција за проводник со помала густина за нисконапонска дистрибуција на енергија. Може да биде релевантно кога се земаат предвид тежината и ракувањето со кабелот. Бидејќи алуминиумот има различни електрични и карактеристики на поврзување од бакар, големината и завршните компоненти на проводникот треба да се изберат соодветно.
Информациите за испорачаниот производ одредуваат 90 минути под услов за тестирање на 750 °C. Ова се однесува на дефинираната состојба за тестирање за наведената конструкција на кабелот. Не треба да се толкува како гаранција за идентични перформанси на колото при секој реален пожар бидејќи вистинските резултати зависат од инсталацијата, изложеноста на пожар и применливиот метод на тестирање.
Изборот треба да ја земе предвид струјата на оптоварување, падот на напонот, должината на кабелот, начинот на инсталација, условите на околината, групирањето на каблите и потребното ниво на пожарникарски перформанси. Вредностите на моќност наведени во табелата даваат референтни податоци за инсталација во воздух и директно закопана почва.
Податоците за производот ги вклучуваат вредностите на капацитетот за директно закопана почва. Сè уште треба да се потврди вистинската соодветност според конструкцијата на кабелот, условите за закопување, механичката заштита, топлинските карактеристики на почвата и применливите барања за инсталација.
Терминалот или конекторот треба да бидат соодветни за алуминиумски проводници и наведеното оптоварување. Правилната подготовка и компресија на проводникот се важни за да се одржи доверливо електрично поврзување и да се избегне прекумерна отпорност на контакт или локализирано загревање.
Во зависност од барањата на проектот, техничките податоци, документацијата за тестирање на производот и сертификатите за квалификација на компанијата може да се обезбедат за евалуација на добавувачот и производот. За апликации поврзани со пожар, соодветната документација за тестирање пожар треба да се прегледа заедно со спецификацијата на проектот пред одобрување.
