Qiancheng алуминиумски PVC FR огноотпорен нисконапонски кабел за напојување е дизајниран за нисконапонска дистрибуција на енергија каде што се потребни перформанси отпорни на пламен и огноотпорни. Конструкцијата на алуминиумскиот проводник може да се специфицира за градежни услуги, кола за итни напојувања, индустриски капацитети и други проекти каде што тежината на проводникот, условите за инсталација и барањата за изведба на пожар треба да се земат заедно.
|
Номинална површина на пресек на проводникот (mm²) |
Дебелина на изолација (мм) |
Дебелина на обвивката (мм) |
Приближен надворешен дијаметар на кабелот (мм) |
DC отпор на ал-проводник (Ω/km) |
Тест напон (kV/5min) |
Ampacitity-Al in Air (A) |
Ampacity-Al во директно закопана почва (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Кабелот користи алуминиумски проводник за нисконапонски пренос на енергија. Алуминиумската конструкција може да ја намали тежината на проводникот во споредба со бакарот на еквивалентна површина на пресек, но изборот на проводникот исто така треба да го земе предвид отпорот, дозволената струја, падот на напонот, начинот на поврзување и условите за инсталација. Вредностите во техничката табела обезбедуваат почетна точка за избор на кабел на ниво на проект.
Огноотпорната конструкција е наменета да помогне во одржувањето на континуитетот на колото под одредени услови за тестирање на пожар. Потребното ниво на отпорност на пожар треба да се потврди од применливиот стандард за производот и спецификацијата на проектот. Отпорноста на пожар и отпорноста на пламен се различни карактеристики на изведбата и треба да се проценат со користење на соодветните барања за тестирање.
За изолација и надворешна обвивка во наведената конструкција се користи ПВЦ отпорен на пламен. Неговата улога е да го ограничи ширењето на пламенот под наведените услови за тестирање. Вистинското ниво на изведба треба да се потврди преку релевантниот извештај за тестирање на производот наместо да се заклучи само од името на материјалот.
Дебелината на изолацијата и обвивката се зголемуваат со површината на пресекот на проводникот според спецификацијата на производот. Овие димензии влијаат на севкупниот дијаметар на кабелот, просторот за инсталација и барањата за механичка заштита, така што конечната големина на кабелот треба да се провери според расположливите фиоки, канали или ровови.
Qiancheng го произведува кабелот преку обработка на проводници, нанесување на огноотпорен слој, истиснување на изолација и истиснување на обвивката. Инспекцијата на производството може да вклучи отпорност на проводникот, проверки на димензиите, перформанси на изолацијата и релевантно тестирање на перформансите на пожар според договорената спецификација.
Влезните проводници и материјалите за изолација се проверуваат според важечките производствени барања пред обработката. Отпорот на алуминиумскиот проводник и конзистентноста на димензиите се важни точки за контрола на квалитетот бидејќи тие директно влијаат на електричните перформанси и усогласеноста на готовиот кабел.
За време на производството се контролираат обработката на проводниците, нанесувањето на огноотпорен слој и параметрите на истиснување. Дебелината на изолацијата и обвивката се проверуваат според спецификацијата на производот за да се намалат димензионалните варијации помеѓу производните серии.
Записите за производство и инспекција може да се поврзат со релевантната идентификација на серијата на кабли и ролна. За инженерски нарачки, потребните документи за инспекција, записите за тестирање и информациите за ролна може да се договорат пред производството за да се поддржи поднесувањето и прифаќањето на проектот.
Фабричка инспекција од трета страна, земање мостри или тестирање со сведоци може да се организира кога тоа го бара спецификацијата за купување. Обемот на инспекцијата треба однапред да се потврди за да се достапни соодветните примероци, опремата за тестирање и производствените записи.
Огноотпорната конструкција е наменета за кола каде што континуираната електрична функција за време на дефинирана изложеност на пожар е дел од барањето на проектот. Потребното времетраење на тестот, температурата на пламенот, механичките услови и критериумите за интегритет на колото треба да бидат потврдени од важечкиот стандард и спецификацијата на проектот.
Перформансите на отпорни на пламен се однесуваат на ограничувањето на ширењето на пламенот долж кабелот под дефинирани услови за тестирање. IEC 60332 опфаќа тестови на електрични и кабли со оптички влакна под услови на пожар, вклучувајќи методи на вертикално ширење на пламенот за поединечни кабли и распореди на групирани кабли.
За проекти со барања за прифаќање безбедност од пожар, применливиот тест извештај треба да ги идентификува тестираната конструкција на кабелот, големината на проводникот, методот на тестирање и резултатот. Ова е покорисно за технички преглед отколку да се потпирате само на општи описи како што се отпорни на оган или отпорни на пламен.
За нисконапонските кабли потребни за одржување на интегритетот на колото за време на пожар, IEC 60331 обезбедува методи за тестирање под дефинирани услови за пожар. Различни делови од стандардот се применуваат според дијаметарот на кабелот и распоредот на тестот, така што точниот метод на тестирање треба да се совпадне со конструкцијата на кабелот и барањата за проектот.

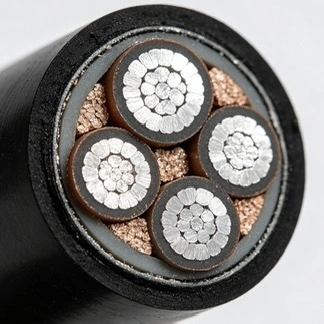

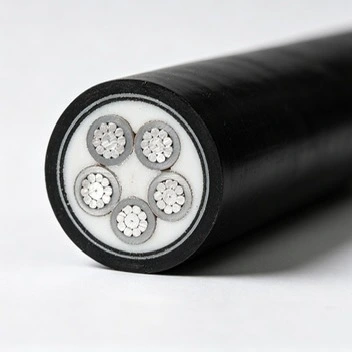

Кабелската конструкција ги комбинира алуминиумскиот проводник, огноотпорниот слој, изолацијата и надворешната обвивка. Секој слој врши различна функција, така што изборот треба да ја земе предвид целосната конструкција наместо само проводничкиот материјал.
Проводникот ја обезбедува електричната патека за нисконапонското коло. Површината на попречниот пресек треба да се избере според проектната струја, дозволениот пад на напонот, условите за инсталација и применливите електрични барања.
Огноотпорниот слој обезбедува топлинска заштита околу проводникот за време на наведената изложеност на пожар. Нејзините перформанси се оценуваат преку применливиот тест за отпорност на пожар наместо преку нормални податоци за работната температура.
Изолацијата го одвојува напојуваниот проводник од другите спроводливи или надворешни компоненти. Еднаква дебелина на изолацијата е важна за електричниот интегритет и конзистентноста на димензиите за време на производството.
Надворешната обвивка обезбедува заштита од надворешното опкружување за инсталација и придонесува за перформансите на кабелот против пламен. Онаму каде што е потребна надворешна инсталација, материјалот на обвивката и отпорноста на околината треба да се потврдат во однос на реалните услови на изложеност.
Алуминиумски ПВЦ FR огноотпорен нисконапонски кабел за напојување може да се специфицира за избрани нисконапонски кола во болници, училишта, трговски центри, деловни згради и други јавни објекти каде што се применуваат барањата за изведба на пожар. Вообичаените кола може да вклучуваат напојување за итни случаи, опрема поврзана со пожар и други назначени нисконапонски оптоварувања.
Индустриските постројки и производствените капацитети може да користат огноотпорни нисконапонски кабли за избрани кола за итни случаи или основни напојувања. Големината на кабелот треба да се одреди од оптоварувањето на опремата, почетната струја, распоредот на инсталацијата и бараните ограничувања на падот на напонот.
Кабелот може да се земе предвид за проекти за нисконапонска дистрибуција и реновирање каде што алуминиумските проводници се погодни за електричниот дизајн и наведените барања за изведба на пожар. Инсталирањето може да вклучува фиоки за кабли, ровови или други заштитени системи за насочување во зависност од проектот.
Подземните кабелски правци бараат разгледување на влага, механички оштетувања, корозија, одводнување и пристап за одржување. Директното закопување треба да се користи само кога тоа го дозволуваат конструкцијата на кабелот и спецификацијата на проектот, со дополнителна заштита применета онаму каде што условите на локацијата бараат.
Пред поставување на фиоката или вертикалната инсталација, инженерите треба да ја потврдат тежината на кабелот, барањата за свиткување, растојанието за поддршка, дисипацијата на топлина и бројот на кола инсталирани заедно. Алуминиумските проводници можат да бидат корисни каде што тежината на кабелот е важна грижа за инсталацијата, но електричната големина останува примарен фактор за избор.
Површината на попречниот пресек треба да се избере според струјата на дизајнот и да се провери во однос на дозволениот пад на напон, условите за инсталација, температурата на околината и групирањето на каблите. Вредностите на јачината во табелата треба да се толкуваат заедно со вистинските услови за инсталација на проектот наместо да се користат како универзални вредности на полето.
Отпорноста на пожар и отпорноста на пламен треба да се наведат посебно во документацијата за купување. Ако проектот бара континуирана работа на колото за време на пожар, потребниот метод за тестирање на интегритетот на пожарот и времетраењето треба јасно да се наведат. Ако проектот бара само ограничување на ширењето на пламенот, треба да се идентификува применливиот тест за отпорност на пламен.
Внатрешните, надворешните, подземните и кабелските инсталации може да наметнат различни барања за надворешната обвивка и системот за потпорна инсталација. За проекти кои вклучуваат влага, хемиска изложеност, силна сончева светлина или висок механички ризик, условите за инсталација треба да се прегледаат пред да се финализира конструкцијата на кабелот.
За нарачки за извоз и инфраструктура, спецификацијата за набавка може да ги дефинира отпорноста на проводникот, димензиите на изолацијата, напонот за тестирање, тестирањето на перформансите на пожар, опсегот на инспекција и барањата за документација. Согласувањето на овие ставки пред производството помага да се избегнат разлики помеѓу документите за набавка и критериумите за финално прифаќање.
За понуда или технички преглед, клиентите можат да го обезбедат номиналниот напон, пресекот на проводникот, потребната должина на кабелот, методот на инсталација, проектната апликација и применливиот стандард. Qiancheng може да ги прегледа овие детали и да ја потврди соодветната конструкција на нисконапонски кабел за напојување отпорен на оган од алуминиум PVC FR заедно со потребните технички документи.
За проекти кои вклучуваат огноотпорни кола, исто така е корисно да се специфицира потребниот метод за тестирање на интегритет на оган, нивото на тест за отпорност на пламен, барањата за отпорност на проводникот и процедурата за инспекција пред производството. Овие информации им овозможуваат на тимовите за производство и за контрола на квалитетот да работат против дефинирана техничка спецификација.
Онаму каде што е применливо за проектот, Qiancheng може да обезбеди документација поврзана со системи за управување со квалитет, животна средина и здравје и безбедност при работа, вклучувајќи ISO9001, ISO14001 и ISO45001 сертификати.
Лиценците за производство и квалификациските документи специфични за производот може да се обезбедат според барањата на производот, дестинацијата на пазарот и проектот. Клиентите треба да ги потврдат точните сертификати потребни за локално регулаторно или прифаќање на проектот пред да нарачаат.
Може да се обезбедат извештаи за тестирање за отпорност на пожар и отпорност на пламен според тестираната конструкција и применливиот метод на тестирање. За технички преглед, извештајот треба да се провери според нарачаната конструкција на кабелот, големината на проводникот и потребното ниво на изведба.
За нарачки во странство, техничките документи може да вклучуваат спецификации на англиски јазик, записи за инспекција, документи за прифаќање на фабриките, информации за пакување и записи за следливост на серија кога се вклучени во купопродажниот договор.
О: Тие се однесуваат на различни карактеристики на изведба на пожар. Кабелот отпорен на пламен е дизајниран да го ограничи ширењето на пламенот под дефинирани услови за тестирање, додека кабелот отпорен на оган е дизајниран да го одржува интегритетот на колото за одреден период под применливите услови за тестирање на пожар. Потребните перформанси треба да бидат наведени во спецификацијата на проектот.
О: Алуминиумот може да ја намали тежината на проводникот во споредба со бакарот на истата номинална површина на пресек. Затоа може да се земе предвид за проекти каде што тежината на кабелот, ракувањето со инсталацијата и трошоците за материјали се важни фактори. Големината на проводникот сепак мора да биде избрана според тековниот капацитет, падот на напонот и применливите електрични барања.
О: Изборот треба да ја земе предвид конструктивната струја, методот на инсталација, температурата на околината, групирањето на кабелот, должината на колото, падот на напонот и условите за краток спој. Вредностите на јачината во табелата даваат референтни податоци, но конечниот избор треба да се провери во однос на вистинскиот распоред на инсталацијата.
О: Може да се смета за нисконапонски кола каде што проектот бара соодветна огноотпорна конструкција. За противпожарни пумпи, осветлување за итни случаи или друга опрема за животна безбедност, потребното времетраење на интегритетот на колото и применливиот локален или проектен стандард треба да се потврдат пред изборот на кабел.
О: Употребата на отворено зависи од конструкцијата на обвивката, изложеноста на околината и начинот на инсталација. Онаму каде што кабелот е изложен на долготрајна сончева светлина, влага, хемикалии или механички оштетувања, проектот треба да го специфицира потребниот систем за заштита на животната средина и инсталација.
О: Директното закопување треба да се користи само кога тоа е дозволено со спецификацијата на кабелот и дизајнот на проектот. Влагата на почвата, корозијата, механичката заштита, одводнувањето и очекуваните услови за сервисирање треба да се проценат пред да се избере директно закопување. Може да бидат потребни проводници или други заштитни мерки во опкружувања со тешки барања.
О: Да. Фабричката инспекција, земање мостри и тестирање на сведоци може да се организираат според договорениот план за инспекција. Потребните ставки за тестирање, методот на земање мостри, документацијата и критериумите за прифаќање треба да се потврдат пред производството.
О: Корисните информации ја вклучуваат големината на проводникот, должината на кабелот, нивото на напон, начинот на инсталација, апликацијата, земјата на дестинација, применливиот стандард и потребното ниво на пожарникарски перформанси. Ако спецификацијата на кабелот не е финализирана, оптоварувањето на проектот и условите за инсталација може да се обезбедат за првичен технички преглед.
