Заштитен гумен кабел за стрижење на јаглен

Модели: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3 итн.

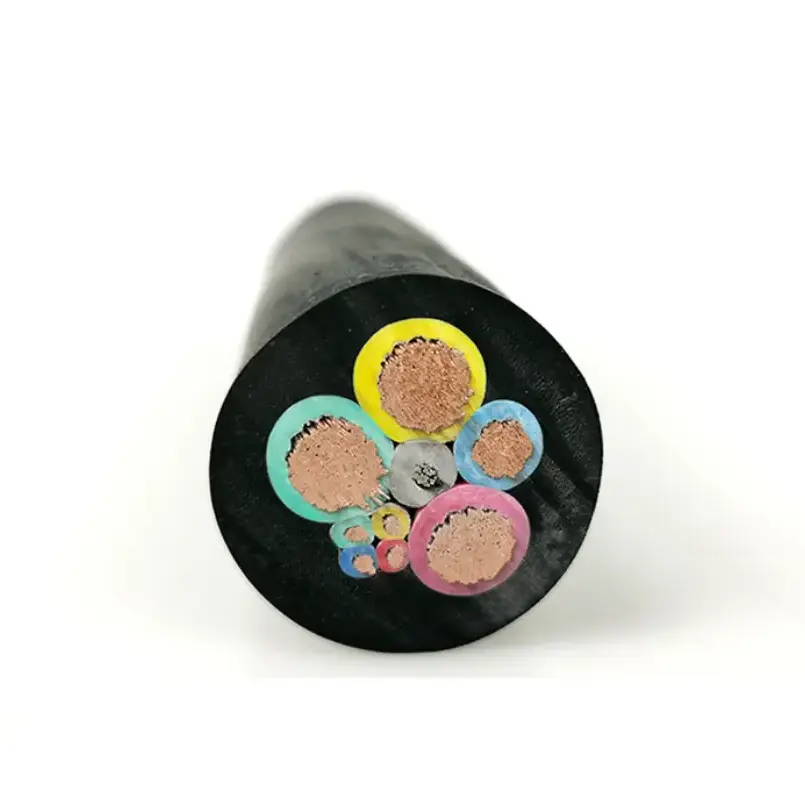

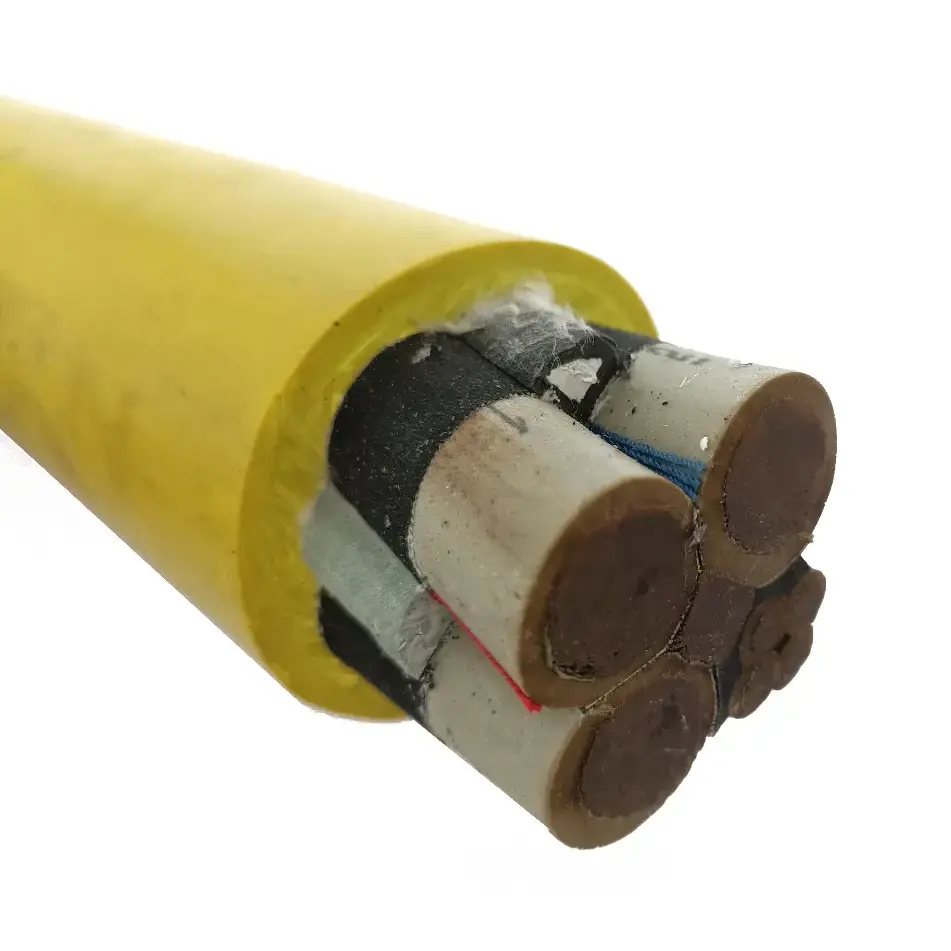

Заштитен гумен кабел за стрижење јаглен се користи за мобилно напојување и контролни врски на подземна опрема за ископување јаглен, како што се стрижење јаглен. Неговата конструкција комбинира повеќежичен бакарен проводник без кислород, гумена изолација за специјална намена, метална заштита и гумена обвивка со висока цврстина. Доставените спецификации покриваат неколку напонски нивоа и пресеци на проводниците за апликации каде што кабелот е изложен на постојано движење, свиткување, влечење и механички контакт.

Табела со спецификации на производи и технички параметри

Типични услови за примена

Овој тип на кабел е наменет за подземна мобилна опрема за рударство каде што кабелот за напојување може да биде изложен на континуирано движење и механички стрес. Вистинската спецификација треба да се избере според напонот на опремата, побарувачката на струја, пресекот на проводникот, конфигурацијата на јадрото и условите за инсталација.

1. Целосно механизирани лица за ископ на јаглен

Носачите на јаглен и другата мобилна опрема бараат конструкции на кабел што можат да примат повторено движење по работната површина. Флексибилниот проводник и гумената обвивка се прилагодени за условите на насочување на кабелот што вклучуваат свиткување, влечење и контакт со околната опрема.

2. Мобилна подземна електрична опрема

Кабелот може да се земе предвид и за напојување и контролни врски на друга мобилна опрема за рударство кога неговиот номинален напон, распоредот на јадрото и механичките барања одговараат на инсталацијата. Типот на опремата и конфигурацијата на поврзувањето треба да се потврдат пред спецификацијата.

3. Области со електромагнетни пречки

Металниот заштитен слој обезбедува проводна бариера околу јадрата на кабелот и може да помогне да се намали ефектот на електромагнетните пречки врз контролните и сигналните кола. Барањата за заштита треба да се проценат заедно со дизајнот на опремата и уредувањето на заземјувањето.

4. Влажни, правливи и механички тешки руднички области

Гумената изолација и надворешната обвивка се наменети за подземни средини каде може да дојде до влага, прашина, влечење и механички контакт. Изборот на кабел сепак треба да ја земе предвид вистинската изложеност на вода, маршрутата на инсталација, температурата и механичкото оптоварување на локацијата.

Клучни технички размислувања

За избор на кабли во рудникот за јаглен, само електричните оценки не се доволни. Конструкцијата на кабелот, движењето на инсталацијата, барањата за заштита и условите на околината треба да се проверат во однос на опремата и распоредот на рудникот пред да се нарача.

1. Електричен рејтинг и големина на проводникот

Достапниот опсег на напон вклучува 0,38/0,66 kV, 0,66/1,14 kV и 1,9/3,3 kV, со пресеци на проводниците наведени од 16 mm² до 120 mm² во испорачаната спецификација. Соодветната големина зависи од оптоварувањето на опремата, дозволениот пад на напонот, должината на кабелот и условите за инсталација.

2. Флексибилна конструкција за мобилна опрема

Повтореното движење поставува различни механички барања на мобилниот кабел за рударство отколку на кабелот за фиксна инсталација. Повеќежичниот бакарен проводник и гумената конструкција се наменети за апликации кои вклучуваат повеќекратно свиткување и торзија.

3. Заштита за контролни и сигнални кола

Кабелот вклучува композитен метален штит кој користи плетенка од бакарна жица и влакна. За инсталации кои носат контролни сигнали во близина на електрична опрема со голема моќност, заштитниот аранжман треба да се усогласи со барањата за заземјување и контролниот систем на опремата.

4. Заштита на обвивката

Надворешната гумена обвивка е наведена како отпорна на абење, отпорна на масло, отпорна на влечење и отпорна на удари. Овие својства се релевантни кога кабелот е изведен блиску до мобилни машини или изложен на повторен механички контакт.

5. Перформанси на ретардант на пламен

Доставената спецификација наведува усогласеност со барањата MT 386 за заштита од пламен од рударството, вклучително и самогаснење по отстранувањето на пламенот. Проектната документација и применливата спецификација на кабелот треба да се проверат кога рудникот бара специфична сертификација или тест записи.

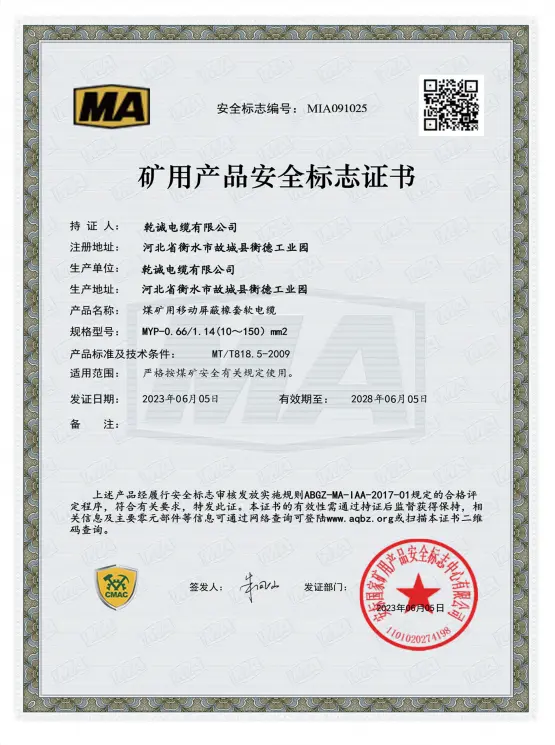

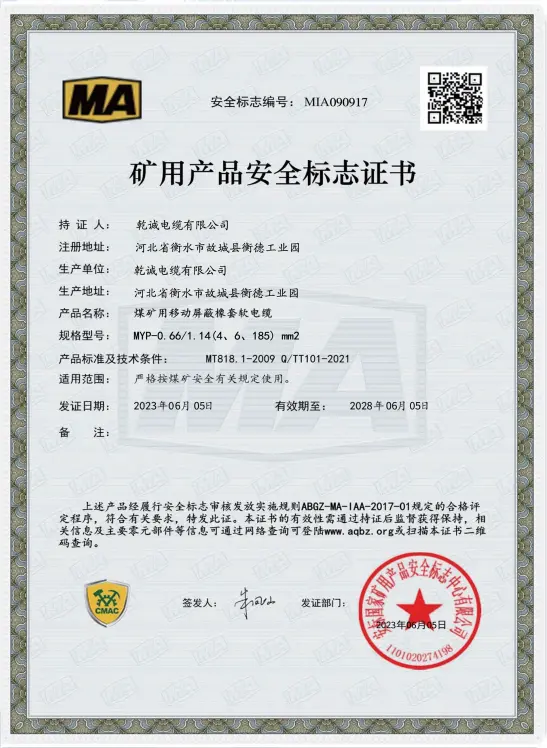

Квалитет и документација

За набавка на рударски кабел, техничката верификација треба да го покрие моделот на производот, номиналниот напон, пресекот на проводникот, конфигурацијата на јадрото, барањата за електрични тестови и применливите стандарди за рударство. Овие детали обезбедуваат практична основа за усогласување на кабелот со опремата и условите за инсталација наместо да се избира само со номинален напон.

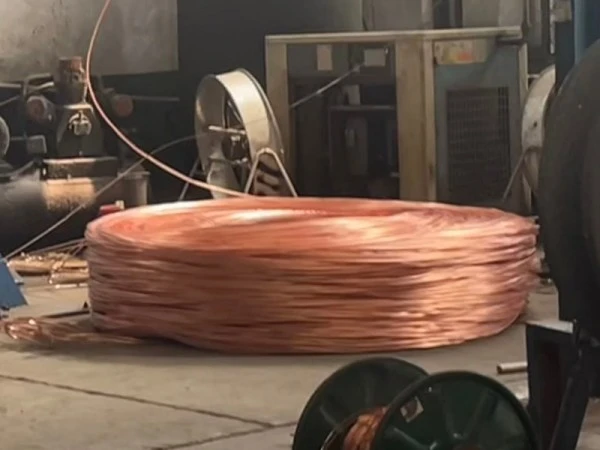

Процесот на производство и инспекција на кабли на Qiancheng може да се документира според применливите спецификации на производот и барањата на проектот. Евиденцијата за тестирање, техничките параметри и другите придружни документи може да се прегледаат како дел од процесот на набавка и прифаќање каде што е потребно.

Зошто градежништвото е важно во апликациите за ископување јаглен

1. Конструкција на флексибилни проводници

Повеќежичниот бакарен проводник без кислород е наменет да приспособува повторено свиткување и торзија при работа на мобилната опрема. Големината на проводникот може да се избере според потребното електрично оптоварување и спецификацијата на кабелот.

2. Комбинирана конфигурација на моќ и контрола

Доставената спецификација вклучува композитни конструкции со моќно и контролно јадро. Оваа конфигурација може да го поедностави насочувањето на кабелот каде што се потребни и напојување и контролни врски, во зависност од барањата за поврзување на опремата.

3. Метален оклоп

Заштитната структура е релевантна за инсталации каде што енергетските кабли и контролните кола работат во иста средина за мобилна опрема. Неговата ефикасност зависи од комплетниот дизајн на системот, вклучувајќи го завршувањето на штитот и заземјувањето.

4. Гумена изолација и обвивка

Гумени материјали се користат и за изолација и за надворешниот заштитен слој. Наведената конструкција обезбедува отпорност на истиснување, кинење, абење, масло и удар за тешките механички услови поврзани со мобилната подземна опрема.

Најчесто поставувани прашања

П1: Кои големини на напон и проводници се достапни?

О: Доставените спецификации покриваат номинални напони од 0,38/0,66 kV, 0,66/1,14 kV и 1,9/3,3 kV, со пресеци на проводниците од 16 mm² до 120 mm². Специфичните основни аранжмани и модели треба да се потврдат според опремата и примената.

П2: Која е заштитната структура што се користи во овој кабел?

О: Кабелот користи композитен метален штит кој се состои од плетенка од бакарна жица и влакна. Наменет е да ги намали електромагнетните пречки кои влијаат на кола во кабелот, додека севкупните перформанси на заштитата исто така зависат од правилната инсталација и заземјување.

П3: Каде вообичаено се користи овој тип на рударски кабел?

О: Заштитениот гумен кабел за стрижење на јаглен е главно поврзан со мобилна опрема за подземно рударство и работни лица за ископување јаглен. Може да се земе предвид за стрижење јаглен и друга мобилна опрема кога напонот, големината на проводникот, конфигурацијата на јадрото и механичките барања се компатибилни.

П4: Што треба да се потврди пред да нарачате?

О: Потврдете го номиналниот напон на опремата, пресекот на проводникот, бројот и типот на јадрата, должината на кабелот, барањата за заштита, начинот на инсталација и условите на животната средина. За рударски проекти, потребните стандарди, сертификати и документација за тестирање исто така треба да се потврдат пред производство или испорака.

П5: Дали кабелот има перформанси отпорни на пламен?

О: Испорачаната техничка спецификација наведува дека кабелот е во согласност со барањата MT 386 за заштита од пламен од рударството и се гаси само по отстранувањето на пламенот. Секое барање за сертификација или тест специфично за проектот треба да се потврди според точниот модел на кабелот и применливата спецификација.

П6: Дали Qiancheng може да обезбеди технички документи за набавка на проекти?

О: Техничките параметри и придружната документација може да се обезбедат според избраниот модел и барањата на проектот. За преглед на понуда или спецификации, корисно е да се обезбедат потребниот напон, големината на проводникот, конфигурацијата на јадрото, количината и условите за примена.
