Рударски флексибилен заштитен гумен кабел

Модели: MYP, MYPT.

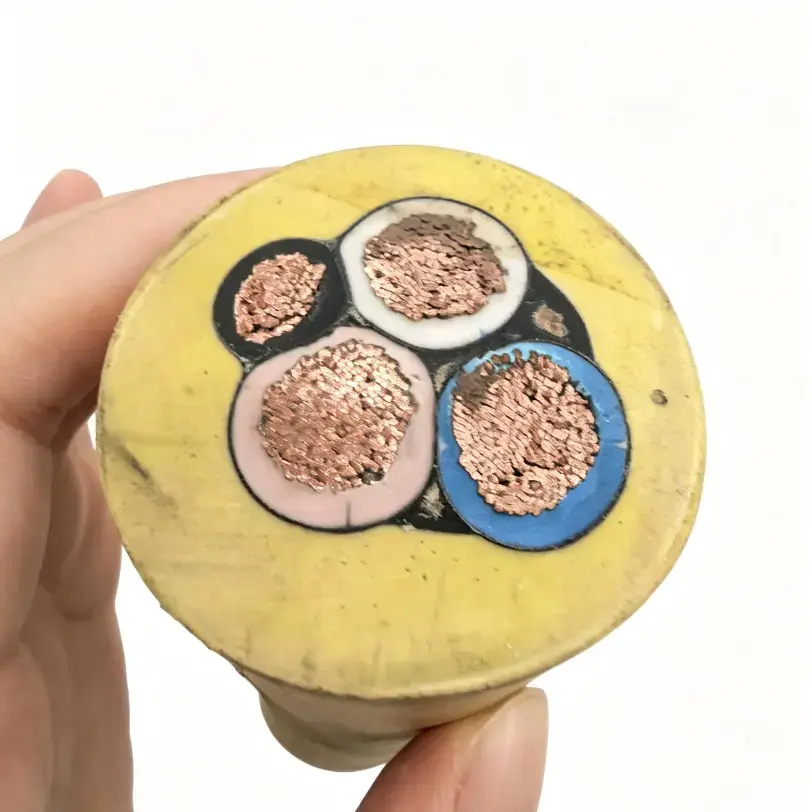

Флексибилен заштитен гумен кабел за рударство е флексибилен кабел со гумена обвивка за мобилна електрична опрема што се користи во подземното рударство. Спецификациите на испорачаниот производ упатуваат на MT/T 818.7-2009 и комбинираат повеќежичен бакарен проводник, гумена изолација за специјална намена, оклоп со плетенка од бакарна жица и гумена обвивка со висока цврстина. Конструкцијата е наменета за апликации кои вклучуваат повеќекратно свиткување, влечење, торзија и изложеност на прашина, влага и механички контакт.

Табела со спецификации на производи и технички параметри

Клучни карактеристики на изградбата

1. Флексибилен бакарен проводник

Кабелот користи повеќежичен бакарен проводник со висока чистота без кислород. Во споредба со цврстата конструкција на спроводникот, заглавениот распоред е подобро прилагоден на мобилните инсталации каде кабелот постојано се свиткува, се движи или витка за време на работата на опремата.

2. Гумена изолација и заштитна обвивка

За изолациониот слој е наведена гума за посебна намена, додека надворешната обвивка е опишана како отпорна на абење, отпорна на масло, отпорна на влечење и отпорна на удари. Овие карактеристики на материјалот се релевантни за подземните патишта каде што кабелот може да дојде во контакт со опрема, јагленова прашина, влага или хидраулично масло.

3. Штит со плетенка од бакарна жица

Во испорачаната спецификација е наведен штит со плетенка од бакарна жица со заштитна покриеност од најмалку 85%. Металниот штит може да го намали електромагнетното спојување помеѓу кабелот и блиската електрична опрема, иако вистинскиот ефект на заштитување зависи и од инсталацијата на кабелот, завршувањето на штитот и заземјувањето.

4. Комбинирани јадра за моќ и контрола

Конструкцијата може да вклучи јадра за напојување и контрола во рамките на истиот кабелски склоп. Овој аранжман е корисен кога мобилната опрема за рударство бара и електрична енергија и поврзани контролни врски, што е предмет на конфигурацијата на колото на опремата.

Услови за апликација

Флексибилен заштитен гумен кабел за рударство е наменет за подземна мобилна опрема каде електричното оптоварување е комбинирано со повторено механичко движење. Точниот модел треба да се избере според номиналниот напон, пресекот на проводникот, распоредот на јадрото, должината на кабелот, шемата на движење и условите на околината.

1. Целосно механизирана рударска опрема

Флексибилната конструкција може да се користи за мобилна опрема која работи покрај механизирани рударски страни, каде што движењето на кабелот и постојаното свиткување се дел од нормалната работа. Големината на проводникот и конфигурацијата на јадрото треба да одговараат на електричните барања на опремата.

2. Опрема за подземни патишта

Мобилната опрема што работи на подземни патишта може да бара кабел со отпорност на влечење, удар и триење. При определување на соодветната конструкција на кабелот треба да се земат предвид типот на опремата, рутата на инсталација и расположливото растојание.

3. Области со електромагнетни пречки

Онаму каде што мотори со голема моќност, конвертори на фреквенција или друга електрична опрема се инсталирани во близина на контролните или контролните кола, металниот заштитен слој може да помогне да се ограничи електромагнетното спојување. Правилното поврзување на штитот и заземјувањето остануваат важни делови од целокупната инсталација.

4. Влажни и правливи подземни услови

Гумената изолација и надворешната обвивка обезбедуваат конструкција наменета за тешки подземни средини. Вистинската еколошка соодветност треба да се провери во однос на изложеноста на вода, температурата, контактот со маслото, механичкото оптоварување и специфичните барања на рудникот.

Технички точки за избор на кабел

1. Номинален напон и пресек на проводникот

Доставената спецификација наведува номинален напон од 0,66/1,14 kV и пресеци на проводниците од 10 mm² до 150 mm². Изборот треба да го земе предвид оптоварувањето на опремата, дозволениот пад на напонот, должината на кабелот и очекуваните услови за инсталација наместо само големината на проводникот.

2. Механичко движење

За мобилната опрема за рударство, кабелот може да доживее постојано свиткување, извртување и влечење. Оттука, при евалуација на кабелот за специфичен распоред на опремата, треба заедно да се земат предвид заглавувањето на проводникот, изолацијата, обвивката и радиусот на инсталација.

3. Барања за заштита

Испорачаниот производ користи штит со плетенка од бакарна жица со наведена покриеност од ≥85%. Ако кабелот е инсталиран блиску до погони со променлива фреквенција или мотори со голема моќност, потребната поставеност на заштитната површина треба да се провери во однос на барањата на производителот на опремата и електричниот дизајн на рудникот.

4. Барања за отпорни на пламен

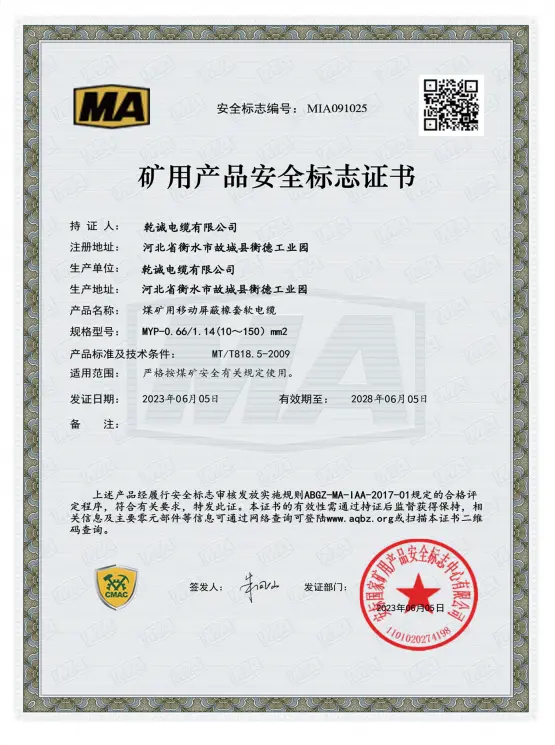

Доставените технички податоци наведуваат усогласеност со барањата за заштита од пламен на рударството MT 386 и самогаснење по отстранувањето на пламенот. Онаму каде што проектот бара специфична сертификација за безбедност на рудникот или дополнителна документација за тестирање, тие барања треба да се потврдат за точниот модел на кабел пред набавката.

Контрола на квалитет и техничка документација

За набавка на рударски кабел, техничката верификација треба да ги покрие моделот, номиналниот напон, пресекот на проводникот, распоредот на јадрото, заштитната конструкција, електричниот отпор и применливите барања за тестирање. Овие детали обезбедуваат појасна основа за избор и прифаќање на производот отколку општите описи на перформансите.

Qiancheng може да обезбеди спецификации на производот и придружна техничка документација според избраниот модел на кабел и барањата на проектот. Онаму каде што се бара сертификација, извештаи од тестови или други записи за инспекција, применливите документи треба да се потврдат за време на фазата на понуда и преглед на нарачката.

Што треба да се потврди пред да нарачате?

1. Опрема и апликација

Наведете го типот на опремата, работната средина и дали кабелот ќе се користи за фиксна или мобилна работа. Ова помага да се одреди дали флексибилната конструкција и аранжманот за заштита одговараат на вистинската инсталација.

2. Електрични барања

Потврдете го номиналниот напон, пресекот на проводникот, бројот на јадра за напојување, барањата за контролното јадро и должината на кабелот. За подолги кабли, треба да се земат предвид и падот на напонот и отпорноста на проводникот.

3. Механички услови

Информациите за фреквенцијата на влечење, насоката на свиткување, минималниот радиус на инсталација, контактот со машините и можниот удар може да помогнат да се одреди соодветната конструкција на кабелот.

4. Барања за документација

Пред производство или испорака, потврдете ги важечките стандарди за рударство, барањата за сертификација, записите за инспекција и другите технички документи што ги бара рудникот, производителот на опремата или спецификацијата на проектот.

Најчесто поставувани прашања

П1: Кои спецификации се достапни?

О: Во испорачаната спецификација се наведени моделите MYP и MYPT, со номинален напон од 0,66/1,14 kV и пресеци на проводниците од 10 mm² до 150 mm². Потребниот распоред на јадрото треба да се потврди според дизајнот на опремата и колото.

П2: Која е функцијата на заштитниот слој?

О: Кабелот користи штит со плетенка од бакарна жица со наведена заштитна покриеност од ≥85%. Штитот може да помогне да се намали електромагнетната спојка од блиската електрична опрема. Неговата вистинска ефективност зависи од целосната инсталација, вклучувајќи го завршувањето на штитот и заземјувањето.

П3: Дали кабелот може да се користи за мобилна подземна опрема?

О: Флексибилниот проводник и гумената конструкција се наменети за мобилни апликации кои вклучуваат повеќекратно свиткување, извртување и влечење. Конечниот избор треба да го земе предвид движењето на опремата, насочувањето на кабелот, напонот, големината на проводникот и условите на околината.

П4: Кои стандарди се наведени за овој кабел?

О: Информациите за производот упатуваат на MT/T 818.7-2009 за спецификацијата на рударскиот кабел и MT 386 за барањата за отпорност на пламен од рударството. Применливите стандарди и документите за сертификација треба да се потврдат според точниот модел и барањата на проектот.

П5: Кои информации се потребни за понуда?

О: Главните информации вклучуваат модел на кабел, номинален напон, пресек на проводникот, конфигурација на јадрото, потребна должина, количина, опрема за примена и услови за инсталација. Треба да се обезбедат и сите барања за сертификација или инспекциски документ специфични за проектот.

П6: Дали може да се обезбедат технички документи со кабелот?

О: Техничките спецификации и применливите придружни документи може да се обезбедат според избраниот модел и барањата на проектот. За рударски проекти, потребните сертификати и записите за тестирање треба да се потврдат пред да се финализира нарачката.
