Гумен кабел за стрижење на јаглен

Модел на производ: MCPT, MCPTJ.

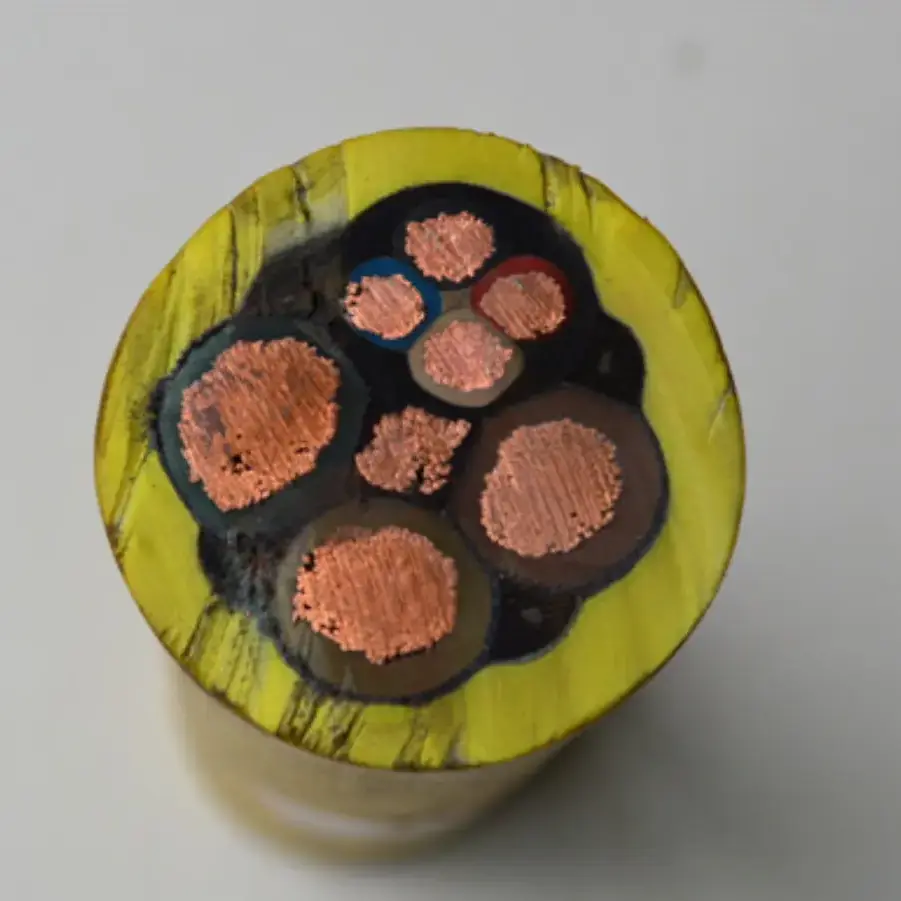

Метален заштитен кабел за стрижење јаглен Rubber Cable е флексибилен кабел за рударство со гумена обвивка за машини за стрижење јаглен. Информациите за испорачаниот производ упатуваат на MT/T 818.4-2009 и опфаќаат напојување и пренос на контролен сигнал во апликациите за подземно ископување јаглен. Неговата конструкција комбинира бакарен проводник без кислород со повеќе жици, специјална гумена изолација, оклоп со плетенка од бакарна жица и надворешна обвивка од гума со висока цврстина за работни услови кои вклучуваат повеќекратно движење, влечење и виткање.

Табела со спецификации, димензии и технички параметри на производот

Апликативни сценарија

1. Целосно механизирани рударски лица во големи и средни подземни рудници за јаглен

Гумениот кабел за стрижење јаглен со метален заштитен кабел може да се користи за напојување и контролни врски поврзани со стрижење јаглен и друга мобилна опрема за рударство. Неговиот флексибилен проводник и конструкцијата обложена со гума се наменети за инсталации каде што кабелот постојано се поместува за време на работата на опремата.

2. Рудници за јаглен со висок гас и опасен излив

Подземните рудници со специфични барања за контрола на гас или експлозија имаат потреба од конструкции од кабел што одговараат на важечките прописи за безбедност на рударството. Изборот на каблите треба да ја земе предвид класификацијата на рудникот, напонот на опремата, барањата за отпорност на пламен и сертификатите или документите за тестирање потребни за прифаќање на проектот.

3. Мобилни врски помеѓу подземни трафостаници и стрижења за јаглен

Поврзувањата помеѓу мобилните трафостаници и стрижечите на јаглен може да вклучуваат релативно долги кабли заедно со постојано влечење, виткање и извртување. Флексибилната спроводничка конструкција е наменета за ваков тип на мобилно напојување, додека инсталацијата треба да остане во наведените механички граници.

4. Влажни подземни површини со прскање со вода и механички удар

Спреј со вода, прашина и опаѓачки гази може да наметнат дополнителни механички и еколошки барања на обвивката на кабелот. Наведената гумена обвивка со висока јачина обезбедува отпорност на абење, масло, удар и влечење, што ја прави состојбата на обвивката важна грижа за подземните инсталации изложени на овие услови.

5. Системи за реконструкција и автоматизирано рударство во рудникот за јаглен

За рударски проекти кои вклучуваат опрема со променлива фреквенција, кола за следење или други електрични контролни системи, металниот заштитен слој може да помогне да се намали ефектот на електромагнетните пречки врз контролните и сигналните кола. Заштитниот аранжман и конфигурацијата на контролното јадро треба да се усогласат со поврзаната опрема и методот на заземјување.

Решени практични проблеми во индустријата

1. Електромагнетни пречки околу опремата за рударство со висока моќност

Електричната опрема со висока моќност може да генерира електромагнетни пречки што влијае на блиските кола за следење и контрола. Металниот штит со плетенка од бакарна жица обезбедува дефиниран заштитен слој, при што доставената спецификација покажува стапка на покриеност од ≥90%. Исто така, треба да се земат предвид заземјувањето на кабелот и условите за монтирање кога се оценуваат севкупните перформанси на заштитната заштита.

2. Механички стрес од постојано влечење и свиткување

Каблите за стрижење јаглен се изложени на движење за време на работата на опремата, што може да предизвика повторен механички стрес на проводникот, изолацијата и обвивката. Флексибилниот бакарен проводник со повеќе жици и гумената конструкција се наменети да го приспособат овој тип на движење. Вистинските перформанси на свиткување треба да се проценат со користење на применливиот метод на тестирање и барањата за инсталација наместо неподдржано тврдење за фиксен век на циклус.

3. Барања за ретардант на пламен за подземно рударство

Перформансите на отпорни на пламен се важен дел од изборот на кабли во подземните рудници за јаглен. Доставените технички податоци упатуваат на MT 386 за класата за отпорност на пламен. За специфичен проект за рудник, потребната безбедносна сертификација и документација за тестирање треба да се потврди во однос на вистинскиот модел на кабел и апликација.

4. Заштита на обвивка во влажни и механички тешки услови

Прскање со вода, прашина, удар со гази и постојано влечење може да придонесат за абење на обвивката за време на подземната работа. Наведената надворешна обвивка е опишана како отпорна на абење, отпорна на масло, отпорна на удари и отпорна на влечење, обезбедувајќи заштита за структурата на кабелот под соодветните работни услови.

5. Барања за контрола и следење

Некои конфигурации на кабли комбинираат јадра за напојување со контролни јадра за да се приспособат на електричните и мониторинг барањата на опремата за рударство. Онаму каде што се потребни функции за следење или заштита, вистинската поставеност на јадрото и методот на поврзување треба да се потврдат кај производителот на опремата или кај дизајнерот на електричниот систем.

6. Верификација на технички параметри и рударска документација

Проектите за рударство може да бараат верификација на стандардите за кабли, електричните параметри, перформансите на отпорност на пламен и документацијата поврзана со безбедноста. Спецификациите на производот, извештаите за тестирање и применливите сертификати треба да одговараат на вистинскиот модел, рејтингот на напонот и конфигурацијата на кабелот доставени за проектот.

Сеопфатни предности на производот

1. Производ што може да се следи и информации за инспекција

Qiancheng може да обезбеди идентификација на производот и релевантна документација за производство или инспекција според барањата на проектот. За рударски проекти кои се предмет на формална проверка или прифаќање, документацијата треба да се провери според вистинскиот модел на кабел, спецификација и производна серија.

2. Контролирана конструкција на кабел

Проводникот, гумената изолација, металната заштита и надворешната обвивка придонесуваат за електричните и механичките карактеристики на кабелот. Одржувањето на контролата над овие фази на производство помага да се одржи готовиот кабел конзистентен со наведената конструкција. Предметите за електрична и механичка инспекција може да се подредат според важечките барања на производот.

3. Градежништво приспособено на мобилна опрема за рударство

Комбинацијата од бакарен проводник со повеќе жици, гумена изолација, плетен метален штит и гумена обвивка со висока цврстина одговара на неколку барања поврзани со мобилната опрема за ископ на јаглен. Тие вклучуваат повторено движење, механички контакт, електрична заштита и изложеност на околината под земја.

4. Спецификации на повеќе напон и проводник

Испорачаната палета на производи опфаќа пресеци на проводници од 25mm² до 150mm² и номинални напони од 0,66/1,14kV и 1,9/3,3kV. Конфигурациите на јадрото и контролното јадро може да се изберат според поврзувањето на опремата и моделот на кабелот. Деталите за понудата и производството може да се потврдат од потребниот напон, големината на проводникот, структурата на јадрото, должината и условите за инсталација.

5. Техничка документација за рударски проекти

Во зависност од барањата на проектот, техничките документи може да вклучуваат спецификации на производот, евиденција за инспекција, извештаи од тестови и применливи сертификати за безбедност на рударството. За извозни нарачки или формално прифаќање на рудникот, списокот со потребни документи треба да се потврди пред производството, така што доставените документи одговараат на конечната спецификација на кабелот.

Прашања и одговори

1. Со кој стандард е усогласен вашиот гумен кабел за стрижење јаглен со метален заштитен?

Доставените информации за производот упатуваат на MT/T 818.4-2009 за моделите MCPT и MCPTJ. Применливиот стандард, документацијата за сертификација и тест треба да се потврди според бараниот напон и конфигурација на кабелот.

2. Кои големини на проводници и оценки за напон се достапни?

Доставената спецификација опфаќа пресеци на проводниците од 25mm² до 150mm² и номинални напони од 0,66/1,14kV и 1,9/3,3kV. Комбинациите на јадрото и контролното јадро може да се изберат според барањата на опремата и колото.

3. Каде обично се користи овој кабел за рударство?

Наменет е за подземна опрема за ископување јаглен и поврзана моќ или контролни врски, особено инсталации кои вклучуваат постојано влечење, виткање, извртување, влага, прашина и механички удари.

4. Која е функцијата на металниот заштитен слој?

Штитот со плетенка од бакарна жица обезбедува електромагнетна заштита околу јадрата на кабелот. Доставената техничка спецификација укажува на заштитна покриеност од ≥90%. Правилното заземјување и инсталација се исто така релевантни за ефективноста на системот за заштита.

5. Како треба да се процени кабелот за постојано свиткување?

Бакарниот проводник со повеќе жици и гумената конструкција се наменети за флексибилни мобилни апликации. Радиусот на свиткување, фреквенцијата на движење, методот на влечење и условите за инсталација треба да се проверат според важечките спецификации на производот и барањата за тестирање.

6. Дали може да се обезбедат технички документи за рударски проекти?

Техничките спецификации, записите за инспекција и применливите документи за сертификација или тест може да се дискутираат според барањата на проектот. За извозни нарачки или формално прифаќање на рудникот, потребната документација треба да се потврди пред да се изврши нарачката.
